Installieren der Netzschalterbaugruppe

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

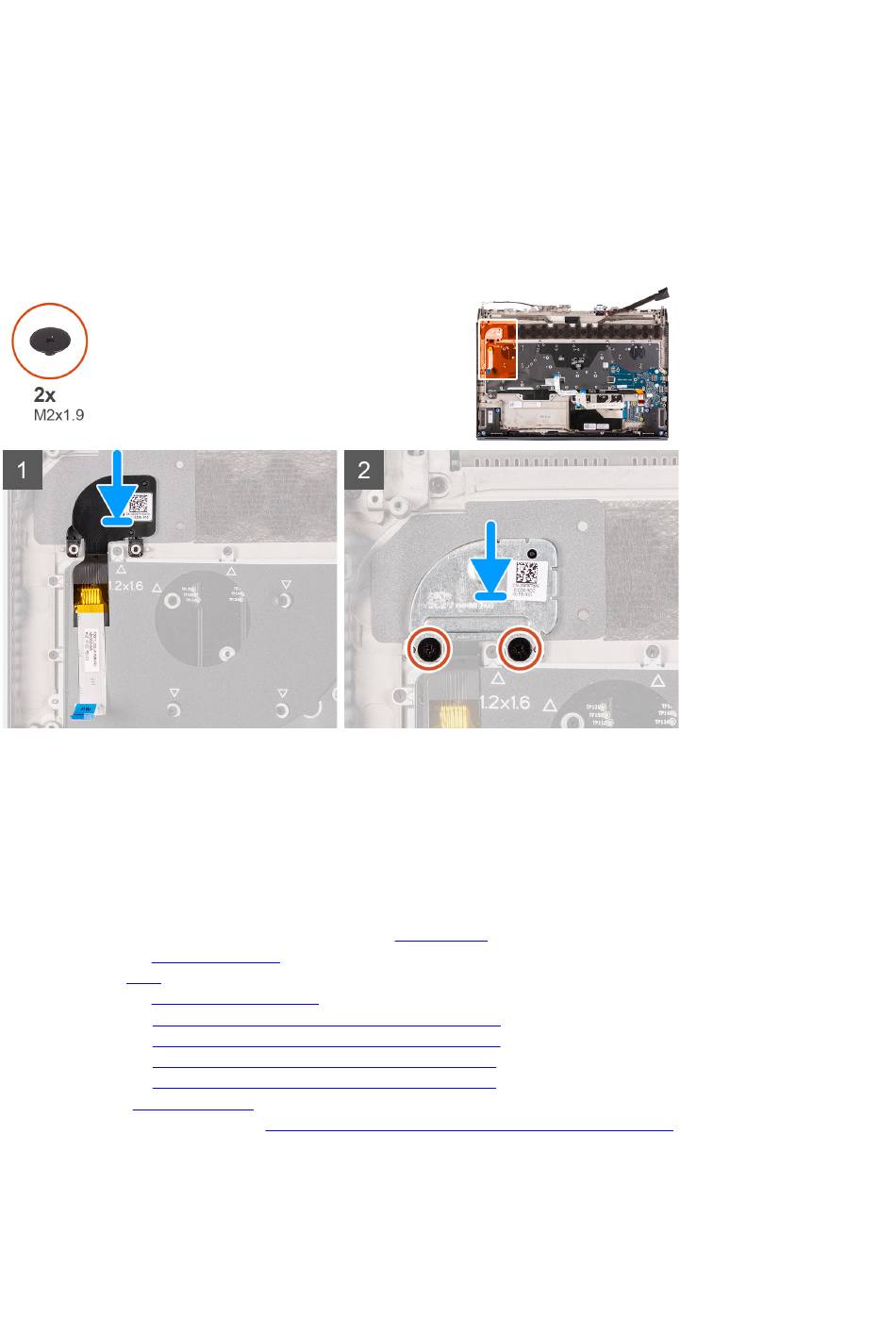

Die nachfolgende Abbildung zeigt die Position der Netzschalterbaugruppe und bietet eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Positionieren Sie die Netzschalterbaugruppe zusammen mit dem Kabel im Steckplatz auf der Handballenstützenbaugruppe.
2. Platzieren Sie die Netzschalterhalterung auf der Netzschalterbaugruppe.
3. Bringen Sie die zwei Schrauben (M2x1,9) zur Befestigung der Netzschalterhalterung an der Handballenstützenbaugruppe
wieder an.
Nächste Schritte
1. Befolgen Sie die Schritte 3 bis 22 beim Installieren der Systemplatine.
2. Installieren Sie die rechte
3. Bauen Sie den Akku ein.
4. Installieren Sie die hintere
5. Installieren Sie das 2280-Solid-State-Laufwerk in M.2-Steckplatz
6. Installieren Sie das 2230-Solid-State-Laufwerk in M.2-Steckplatz
7. Installieren Sie das 2280-Solid-State-Laufwerk in M.2-Steckplatz
8. Installieren Sie das 2230-Solid-State-Laufwerk in M.2-Steckplatz
9. Bringen Sie die Bodenabdeckung
10. Folgen Sie den Anweisungen unter
64
E/A-Platine.
E/A-Abdeckung.
an.
Nach der Arbeit an Komponenten im Inneren des
zwei, sofern installiert.
zwei, sofern installiert.
eins, sofern installiert.
eins, sofern installiert.
Computers.
