Schritte

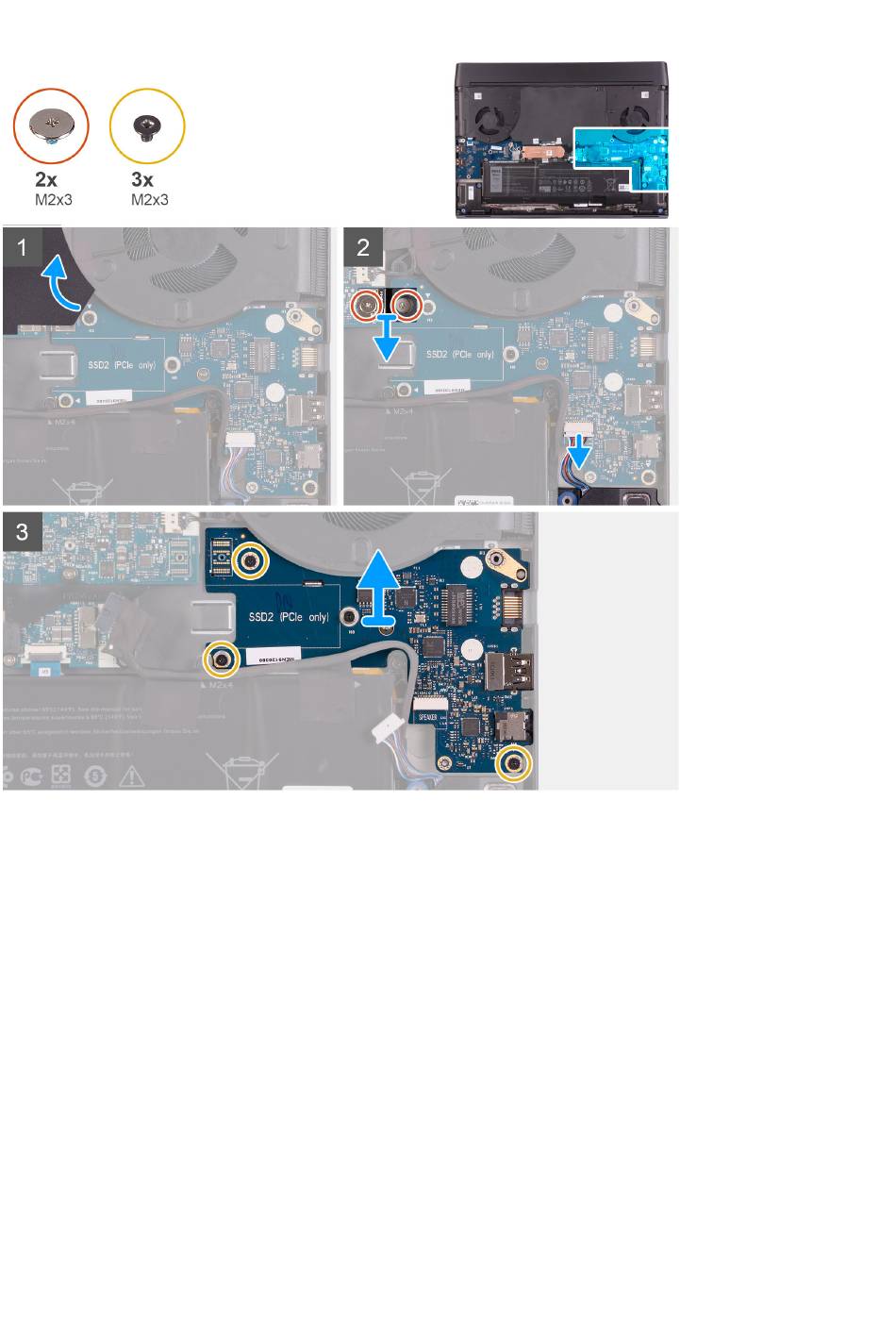

1. Heben Sie die Schutzfolie an, welche die Systemplatine und die rechte E/A-Platine abdeckt.
2. Entfernen Sie die zwei Schrauben (M2x3), mit denen das Kabel der rechten E/A-Platine für die Verbindung der rechten
E/A-Platine mit der Systemplatine befestigt ist.
3. Heben Sie das Kabel der rechten E/A-Platine von der rechten E/A-Platine und der Systemplatine.
4. Trennen Sie das Lautsprecherkabel von der rechten E/A-Platine.
5. Entfernen Sie die drei Schrauben (M2x3), mit denen die rechte E/A-Platine an der Handballenstützenbaugruppe befestigt ist.
6. Heben Sie die rechte E/A-Platine aus der Handballenstützenbaugruppe.

Installieren der rechten E/A-Platine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgende Abbildung zeigt die Position der rechten E/A-Platine und bietet eine visuelle Darstellung des
Installationsverfahrens.
