Installieren Des 2230-Solid-State-Laufwerks Im M.2-Steckplatz Drei - Dell Alienware m17 R4 Servicehandbuch

ANMERKUNG: Eine Kühlabdeckung ist nur vorhanden, wenn die Kapazität des Solid-State-Laufwerks 512 GB oder höher
ist.
2. Entfernen Sie die Solid-State-Laufwerk-Kühlabdeckung vom M.2-2230-Solid-State-Laufwerk.
3. Heben Sie das M.2-2230-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der linken E/A-Platine.

Installieren des 2230-Solid-State-Laufwerks im M.2-Steckplatz drei

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Der M.2-Steckplatz drei unterstützt nur 2230-Solid-State-Laufwerke.
ANMERKUNG: Für eine optimale Wärmeabgabe ist eine Kühlabdeckung erforderlich, wenn die Kapazität des Solid-State-
Laufwerks 512 GB oder höher ist. Wenn nach dem Kauf des Computers ein Solid-State-Laufwerk mit einer höheren
Konfiguration installiert wird, wenden Sie sich an den Dell Support, um eine Kühlabdeckung zu erwerben.

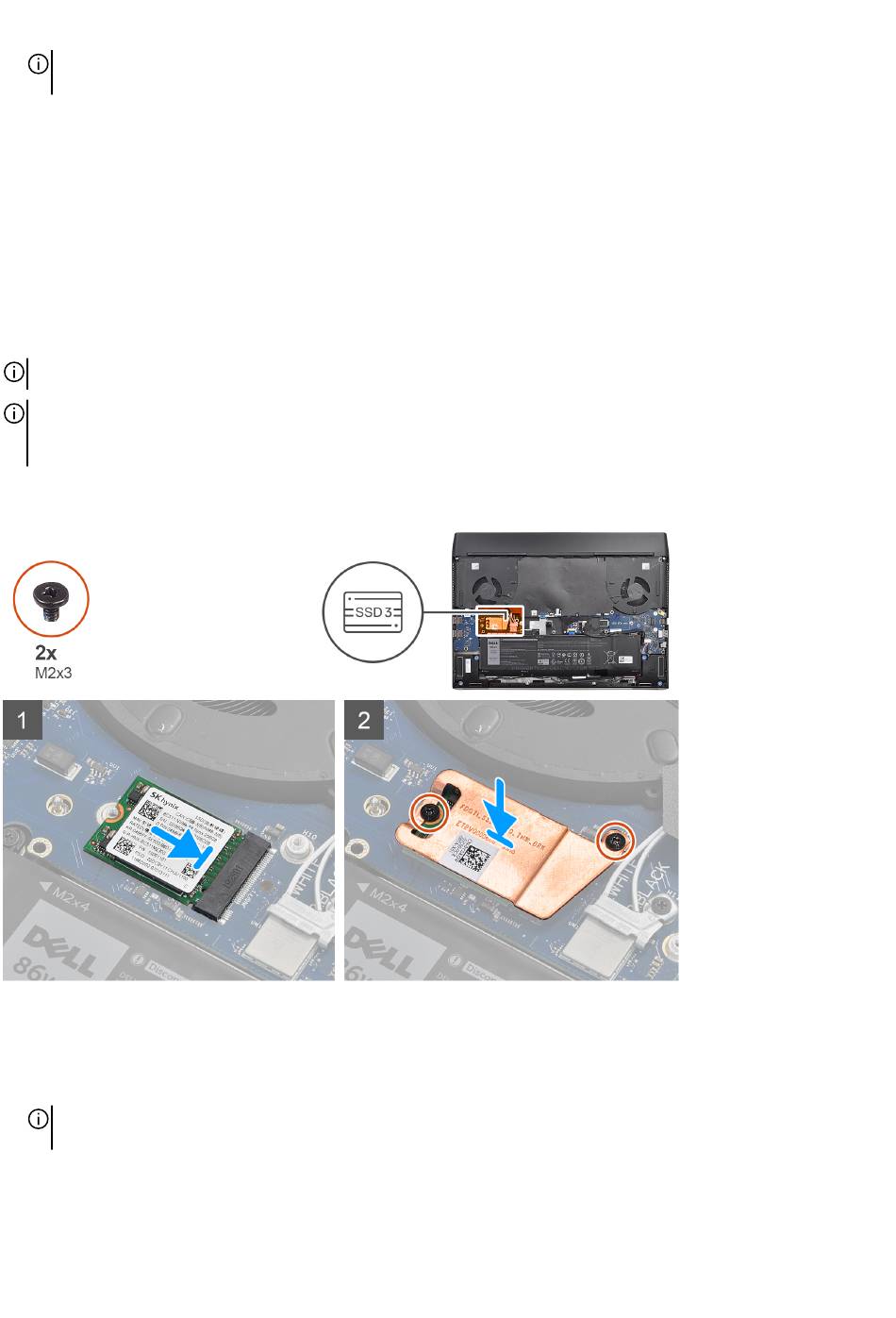

Die folgende Abbildung zeigt die Position des 2230-Solid-State-Laufwerks, das in M.2-Steckplatz drei installiert wird, und stellt das
Installationsverfahren bildlich dar.
Schritte
1. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der linken E/A-Platine
aus.
2. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der linken E/A-Platine.
ANMERKUNG: Der nächste Schritt ist nur anwendbar, wenn die Kapazität des Solid-State-Laufwerks 512 GB oder höher
ist.
3. Setzen Sie die Solid-State-Laufwerk-Kühlabdeckung auf das M.2-2230-Solid-State-Laufwerk.
4. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung des M.2-2230-Solid-State-Laufwerks und der Solid-State-Laufwerk-
Kühlabdeckung an der linken E/A-Platine wieder an.
