Schritte
1. Bringen Sie die Schutzfolie auf der Systemplatine an.
2. Schieben Sie die E/A-Abdeckung in die Handballenstützenbaugruppe, bis sie einrastet.
ANMERKUNG: Um eine Beschädigung des Computers zu vermeiden, muss sichergestellt werden, dass das Tron-
Beleuchtungskabel nicht eingeklemmt ist und dass die Schutzfolie auf der Systemplatine angebracht wurde, bevor die
hintere E/A-Abdeckung einrastet.

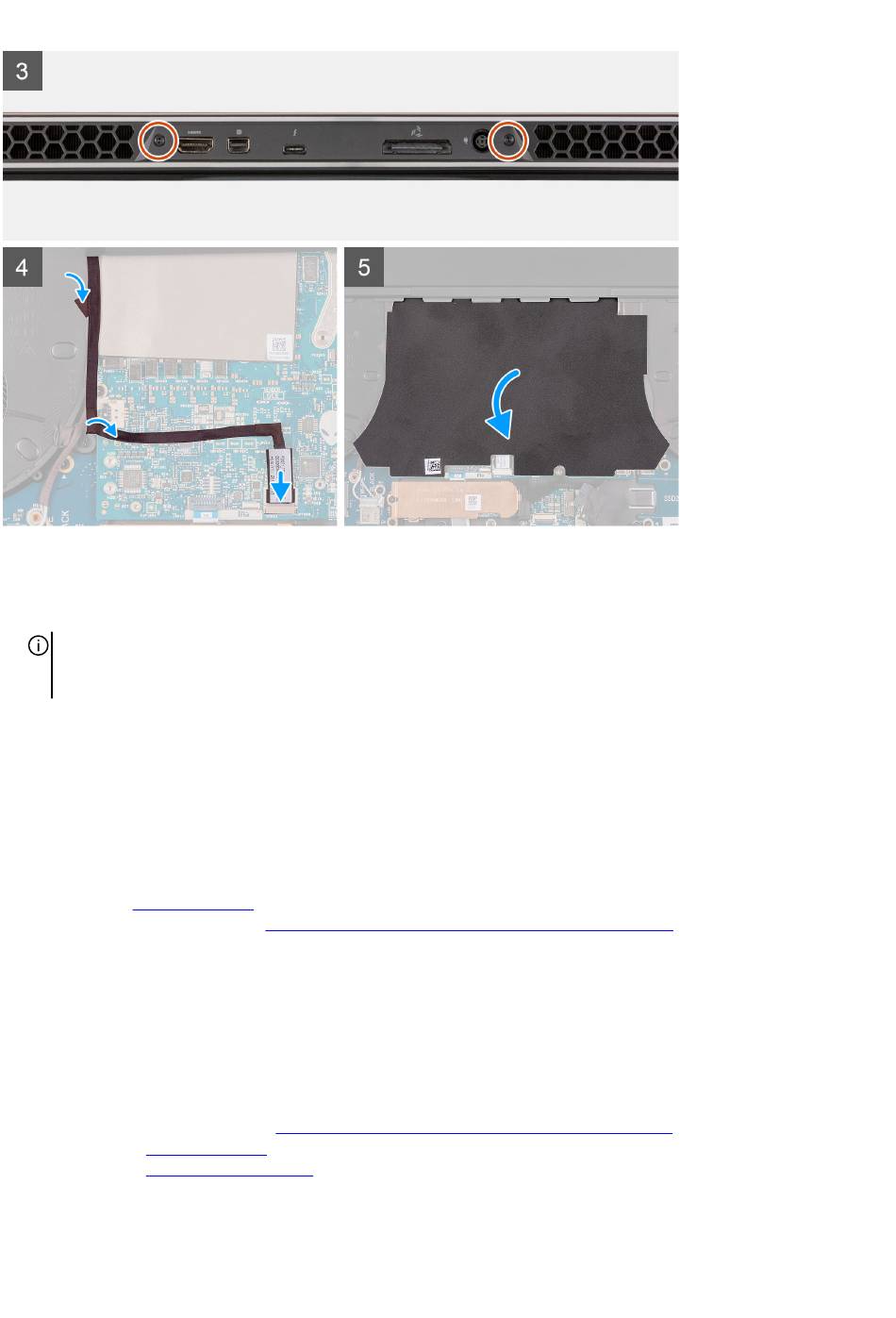

3. Bringen Sie die zwei Schrauben (M2x4,5) zur Befestigung der hinteren E/A-Abdeckung an der Handballenstützenbaugruppe
wieder an.
4. Bringen Sie die zwei Schrauben (M2,5x5) zur Befestigung der hinteren E/A-Abdeckung an der Handballenstützenbaugruppe
wieder an.
5. Verbinden Sie das Tron-Beleuchtungskabel mit der Systemplatine.
6. Verlegen Sie das Tron-Beleuchtungskabel und befestigen Sie es unter der Schutzfolie an der Systemplatine.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Folgen Sie den Anweisungen unter

Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die hintere
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
E/A-Abdeckung.
Computers.
Computers.
