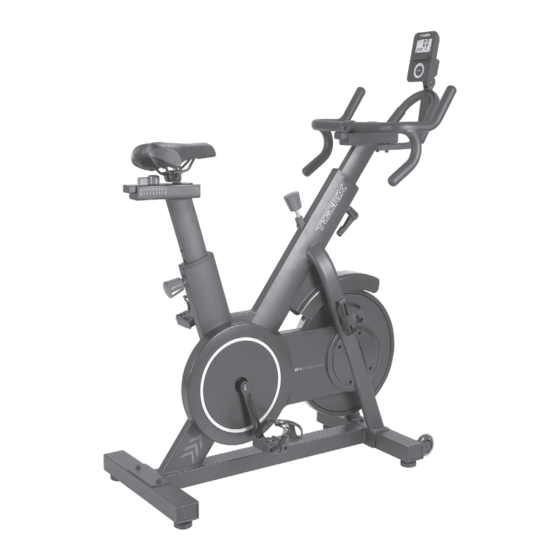

Inhaltszusammenfassung für TOORX SRX SPEED MAG

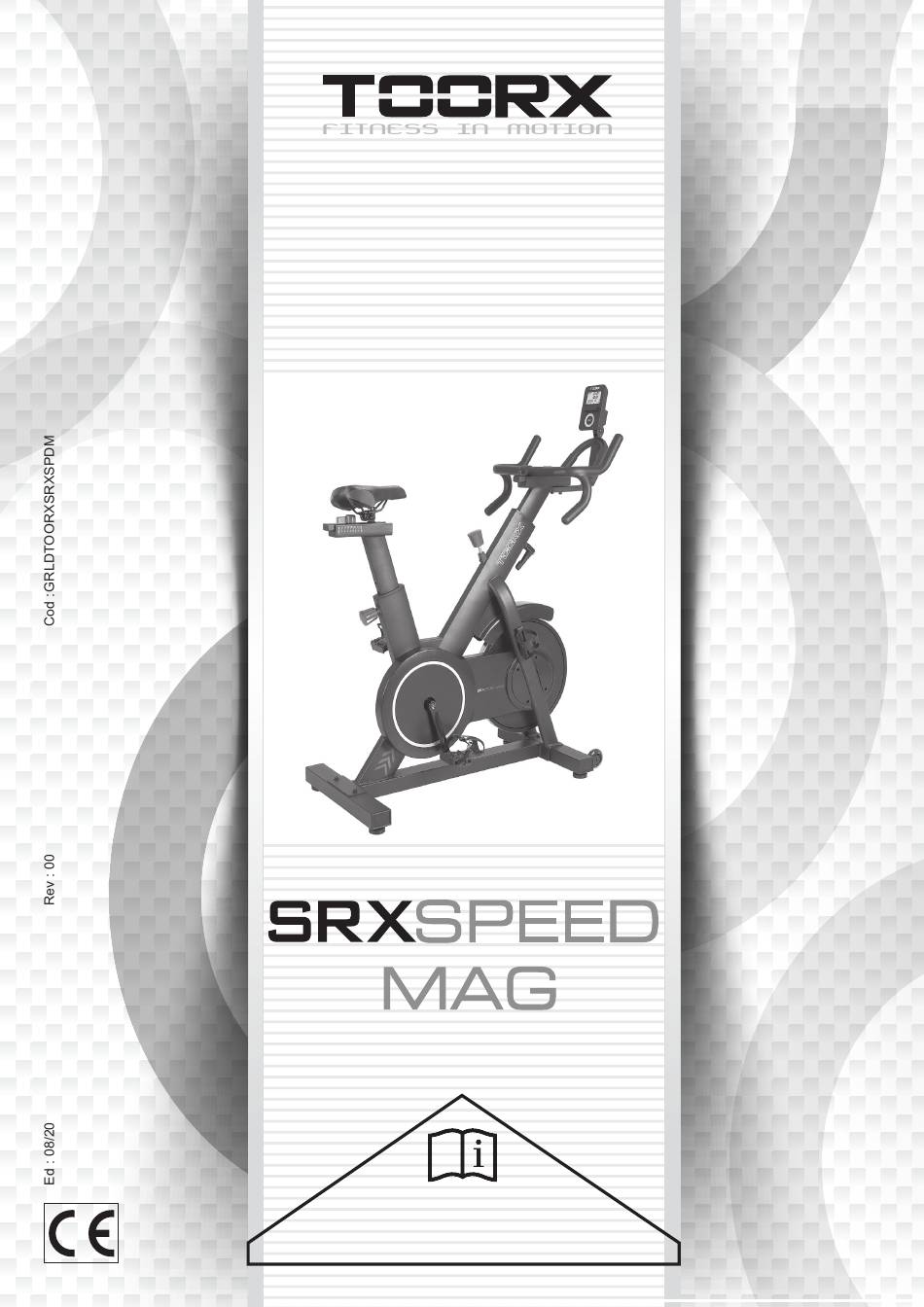

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Übersichtszeichnung
ÜBERSICHTSZEICHNUNG... - Seite 3 MONTAGEZUBEHÖR...
-
Seite 4: Parts List
PARTS LIST Description Qty. Description Qty. Computer Rubber Paste 2×29×19 Computer Holder Fixed Plate of Horizontal saddle tube Bolt M5*20 Saddle Tube Grommet Φ12.5 36L/R Pedal Knob M16 Bolt M8*35*S6 Washer d8*φ16*1.5 Main Frame Bolt Φ7.8*30*M6*15*S5 Cap Nut M8*H16*S13 Foam Grip φ27*3*120 Bearing 608ZZ Roller Φ71*Φ19*24 End cap φ28*17... - Seite 5 Description Qty. Description Qty. Bolt Nut M10 Limiter bushing 89L/R Crank Bolt M5*5*S2.5 Cover Knob Washer d20 Sensor Bearing 6004-RZ Bushing Φ25*Φ21*4 Bolt M6*10*S10 Nylon nut M10*H9.5*S17 Wave washer d20*Φ26*0.3 Bolt M6*52*Φ10*2.5 Bolt ST4.2*16*Φ8 Washer d10*φ20*2 Inner Cover U seat 30*10*1.5 Bolt ST4.2*8 Nylon nut M6*H6*S10 Belt...
- Seite 6 MONTAGEANLEITUNG SCHRITT 1: A. Schrauben Sie mit dem Inbusschl ü ssel (A) die Schrauben (14), die Federscheiben (15) und die Unterlegscheiben (16) aus dem vorderen Standfuß (45) und dem hinteren Standfuß (48) heraus. B. Montieren Sie mit dem Inbusschl ü ssel (A), den Schrauben (14), den Federscheiben (15) und den Unterlegscheiben (16) den vorderen Standfuß...
- Seite 7 SCHRITT 2: A. Ziehen Sie die Griffschraube (37) aus dem Grundrahmen (38), jedoch nicht vollständig. Stecken Sie die Sattelstütze (35) in den Grundrahmen (38), gleichen Sie die Höhe mit dem Loch für die Griffschraube (37) ab, und sichern Sie die Sattelstütze (35) dann mit der Griffschraube (37) am Grundrahmen (38). B.
- Seite 8 SCHRITT 3: A. Schrauben Sie mit dem Inbusschl ü ssel (A) die Schrauben (14), die Federscheiben (15) und die Unterlegscheiben (16) aus der Halterung für den Griffbügel (18). B. Verbinden Sie das Kabel 1 (11) und das Kabel 2 (19) miteinander. C.
- Seite 9 SCHRITT 4: A. Schrauben Sie mit dem Maulschlüssel (B) die Schrauben (13), die Federscheiben (83) und die Unterlegscheiben (73) aus der horizontalen Griffbügelbefestigung (84). B. Die horizontale Griffbügelbefestigung (84) an der Montageplatte (85) befestigen dabei Löcher miteinander abgleichen. Dann horizontale Griffbügelbefestigung (84) an der Halterung für den Griffbügel ( mit der Griffschraube (68) und den Unterlegscheiben (73) sichern.
- Seite 10 SCHRITT 5: A. Die 4 Schrauben (3) am Computer (1) mit dem Maulschlüssel (B) lösen. B. Das Kabel (1a) mit dem Kabel 1 (11) verbinden. C. Den Computer (1) mit den 4 Schrauben (3) und dem Maulschlüssel (B) an der Computerhalterung (2) montieren.
- Seite 11 SCHRITT 6: A. Mit dem Maulschlüssel (B) die Schrauben (57) aus dem Grundrahmen (38) schrauben. B. Den Flaschenhalter (106) mit den Schrauben (57) und dem Maulschlüssel (B) am Grundrahmen (106) befestigen.
-
Seite 12: Bewegen Des Geräts
BEWEGEN DES GERÄTS Zum Bewegen des Geräts den dem Griffbügel (17) nach unten drücken, bis die Transporträder am vorderen Standfuß (45) den Boden berühren. Mit den Rädern auf dem Boden können Sie das Gerät dann leicht zum gewünschten Ort transportieren. EINSTELLUNG 1. -
Seite 13: Einstellung Des Gleichgewichts
2. EINSTELLUNG DES GLEICHGEWICHTS Wenn das Gerät auf einem unebenen Boden steht, bitte die beiden Stützfüßchen (47) wie auf der Abbildung dargestellt entsprechend einstellen. 3. EINSTELLEN DES SATTELS Drehen Sie die Griffschraube (37) gegen den Uhrzeigersinn, um die Höhe des Sattels einstellen zu können. - Seite 14 BEDIENUNGSANLEITUNG FÜR DEN TRAININGSCOMPUTER MIT HERZFREQUENZMESSUNG TASTEN 1. MODE (MODUS) Drücken Sie auf diese Taste, um die Funktionen auszuwählen. FUNKTIONEN 1. SPEED (GESCHWINDIGKEIT) Anzeige der aktuellen Geschwindigkeit. Anzeigebereich: 0,0 - 99,9 km/h. Falls M (Meilen) angezeigt werden, gilt der folgende Anzeigebereich: 0,0 - 99,9 Meilen/h. Max. Messsignal: 1500 rpm.
- Seite 15 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
