Inhaltszusammenfassung für TOORX SRX60 EVO

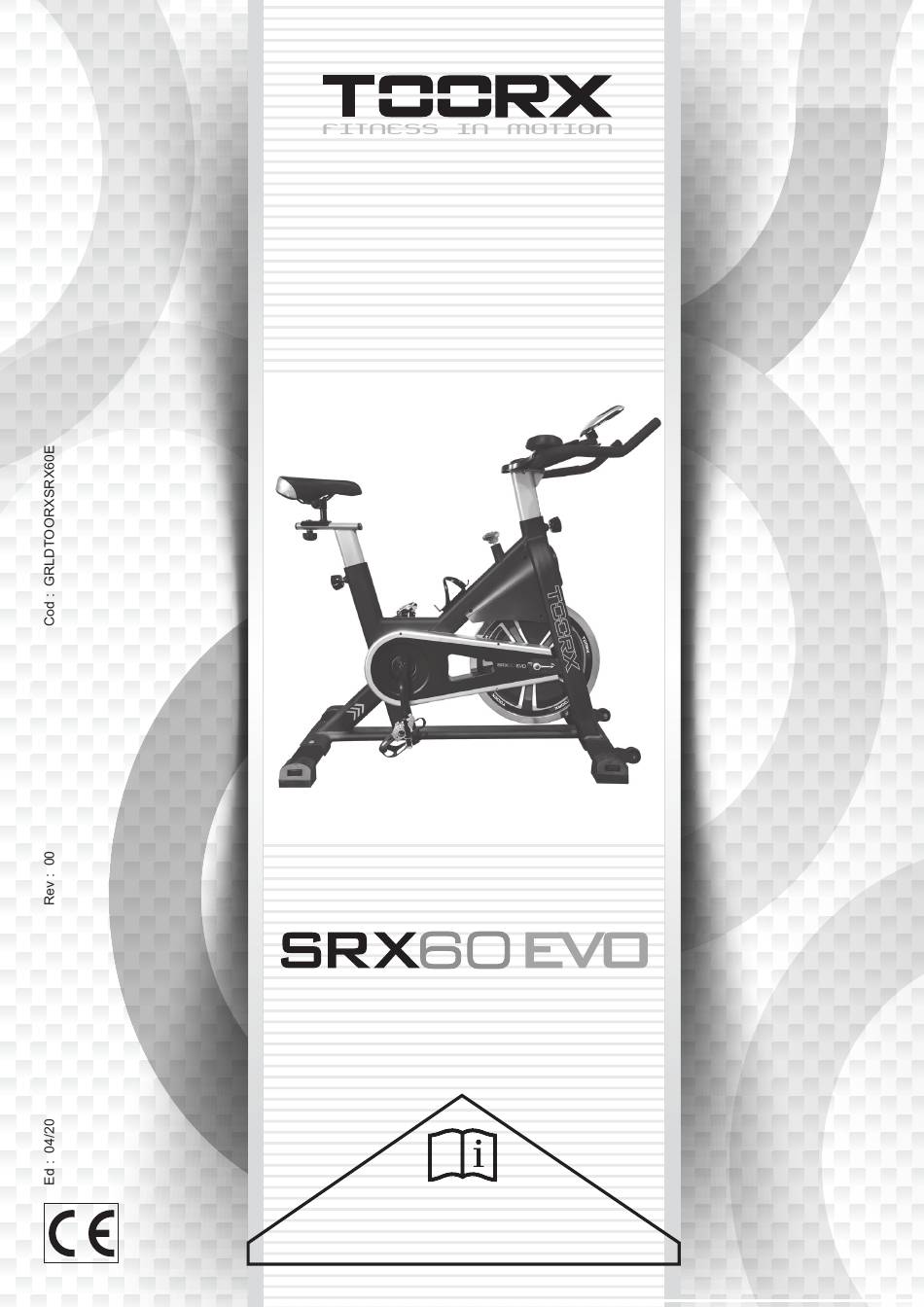

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 ÜBERSICHTSZEICHNUNG...
- Seite 3 PART NO. DESCRIPTION Computer 1 PC Computer holder 1 PC Handlebar 1 PC Hexagon screw M8 4 PCS Spring washer φ8 4 PCS I-pad holder 1 PC Brake knob 1 PC Hexagon nut M8 1 PC Brake cover 1 PC Screw M5 1 PC Brake nylon bushing...
- Seite 4 PART NO. DESCRIPTION Pedal(R +L) 1 SET Crank plug 2 PCS Flange nut M10 2 PCS Crank(R+L) 1 SET Crank bushing 1 PC Hexagon nut 2 PCS Bearing 2 PCS Bushing 1 PC End cap 4 PCS Hexagon nut M10 2 PCS Rear tube 1 PC...
- Seite 5 PART NO. DESCRIPTION Frame 1 PC Screw M5 2 PCS Brake pad 1 PC Hexagon nut M5 2 PCS Nylon cap M5 2 PCS Screw 1 PC Brake shrapnel 1 PC Hand pulse tablet 2 PCS Cable 1 PC Flange nut M12 2 PCS Hand pulse cable 4 PCS...
- Seite 6 MONTAGEANLEITUNG SCHRITT 1 Befestigen Sie den hinteren Standfuß (38) mit zwei Schrauben (54) und dem Inbusschlüssel (79) am Grundrahmen (55). Befestigen Sie dann den vorderen Standfuß (53) ebenso wie den hinteren am Grundrahmen.
- Seite 7 SCHRITT 2 Setzen Sie die Sattelstütze (25) in den Grundrahmen ein, und stellen Sie dann mit der Griffschraube (70) die Höhe ein. Befestigen Sie die Sattelschiene (20) mit der Schraube (22), der Unterlegscheibe (15) und der Griffschraube (24) an der Sattelstütze. Montieren Sie dann den Sattel (21) mit dem Schraubenschlüssel (80) an der Sattelschiene.
- Seite 8 SCHRITT 3 Setzen Sie die Griffsäule (79) in den Grundrahmen ein, und stellen Sie mit der Griffschraube (70) die Höhe ein. Montieren Sie den Griffbügel (3) mit Federscheiben (5), Inbusschrauben (4) und dem Inbusschlüssel (79) an der Griffsäule. Befestigen Sie die Armauflagen (73) mit den Schrauben (76) am Griffbügel, und montieren Sie dann den iPad-Halter mit einer Schraube (10) am Griffbügel.
- Seite 9 SCHRITT 4 Die Pedale (28L und 28R) sind mit den Buchstaben „L“ und „R“ für links und rechts gekennzeichnet. Befestigen Sie sie an den zugehörigen Kurbeln. Die rechte Kurbel befindet sich in Sitzrichtung an der rechten Seite des Fahrrads. Hinweis: Das rechte Pedal muss im Uhrzeigersinn, das linke gegen den Uhrzeigersinn angeschraubt werden.
-
Seite 10: Funktionen Der Tasten
BEDIENUNGSANLEITUNG FÜR DAS TRAININGSDISPLAY TECHNISCHE ANGABEN: TIME (ZEIT/DAUER) (TMR) ................00:00 - 99:59 SPEED (GESCHWINDIGKEIT) (SPD)…………………………………0,0 - 99,9 km/h (ML/h) DISTANCE (STRECKE) (DIST)……………………………………………0,00 - 99,99 km (ML) CALORIES (KALORIEN) (CAL)………………………… …………………..0,0 - 999,9 kcal ※ODOMETER (ODO)…………………………………………………0 - 9999 km (ML) ※PULSE (HERZFREQUENZ) (PUL)…………………………………………40 - 240 BPM FUNKTIONEN DER TASTEN: MODE (MODUS): Mit dieser Taste kann die gewünschte Funktion angewählt und aufgerufen werden. - Seite 11 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
