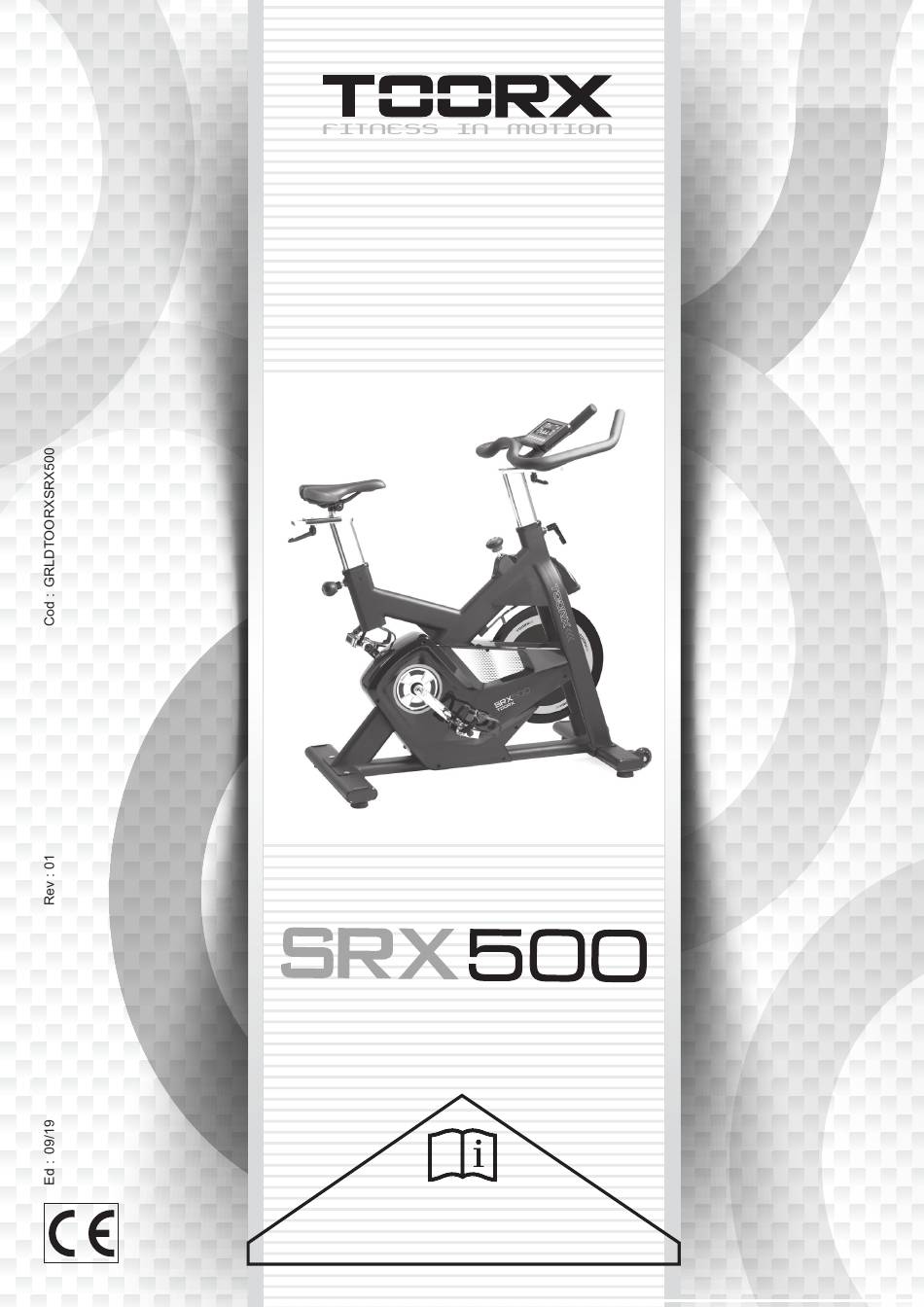

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Explosionszeichnung
EXPLOSIONSZEICHNUNG... - Seite 6 MONTAGEANLEITUNG SCHRITT 1 Die hintere Stange (3) mit zwei Sätzen Hutmuttern (13) mithilfe des Sechskantschlüssels (82) am Grundrahmen (1) befestigen. Die vordere Stange (2) ebenso wie die hintere am Grundrahmen befestigen.
- Seite 7 SCHRITT 2 Die Sattelstütze (4) mit der Griffschraube (81) zur Höheneinstellung in den Grundrahmen einsetzen. Die Sattelschiene (8) mit Unterlegscheibe (34) und Griffschraube (33) am Sattel befestigen. Sattel Sattelschiene setzen Schraubenschlüssel (81) befestigen.
- Seite 8 SCHRITT 3 Die Pedale (28L und 28R) sind mit den Buchstaben „L“ und „R“ für links und rechts gekennzeichnet. Befestigen Sie sie mit dem Schraubenschlüssel (81) an den zugehörigen Kurbeln (25L und 25R). Die rechte Kurbel befindet sich in Sitzrichtung an der rechten Seite des Fahrrads.
- Seite 9 SCHRITT 4 Die iPad-Halterung (79) am Griffbügel (6) mit Schrauben (78) befestigen, den Computer (7) in die iPad-Halterung einsetzen und den Griffb ü gel mit Unterlegscheibe (34) und Griffschraube (33) an der Griffsäule (5) befestigen. Dann den Griffbügel mit der Griffschraube (31) am Grundrahmen anbringen. Den Sensorstecker (53) in den Sensoranschluss des Computers stecken.
