BEDIENUNGSANLEITUNG
iConsole App Manual
www.toorx.it/iconsole

Werbung

loading

Inhaltszusammenfassung für TOORX BRX 300 ERGO

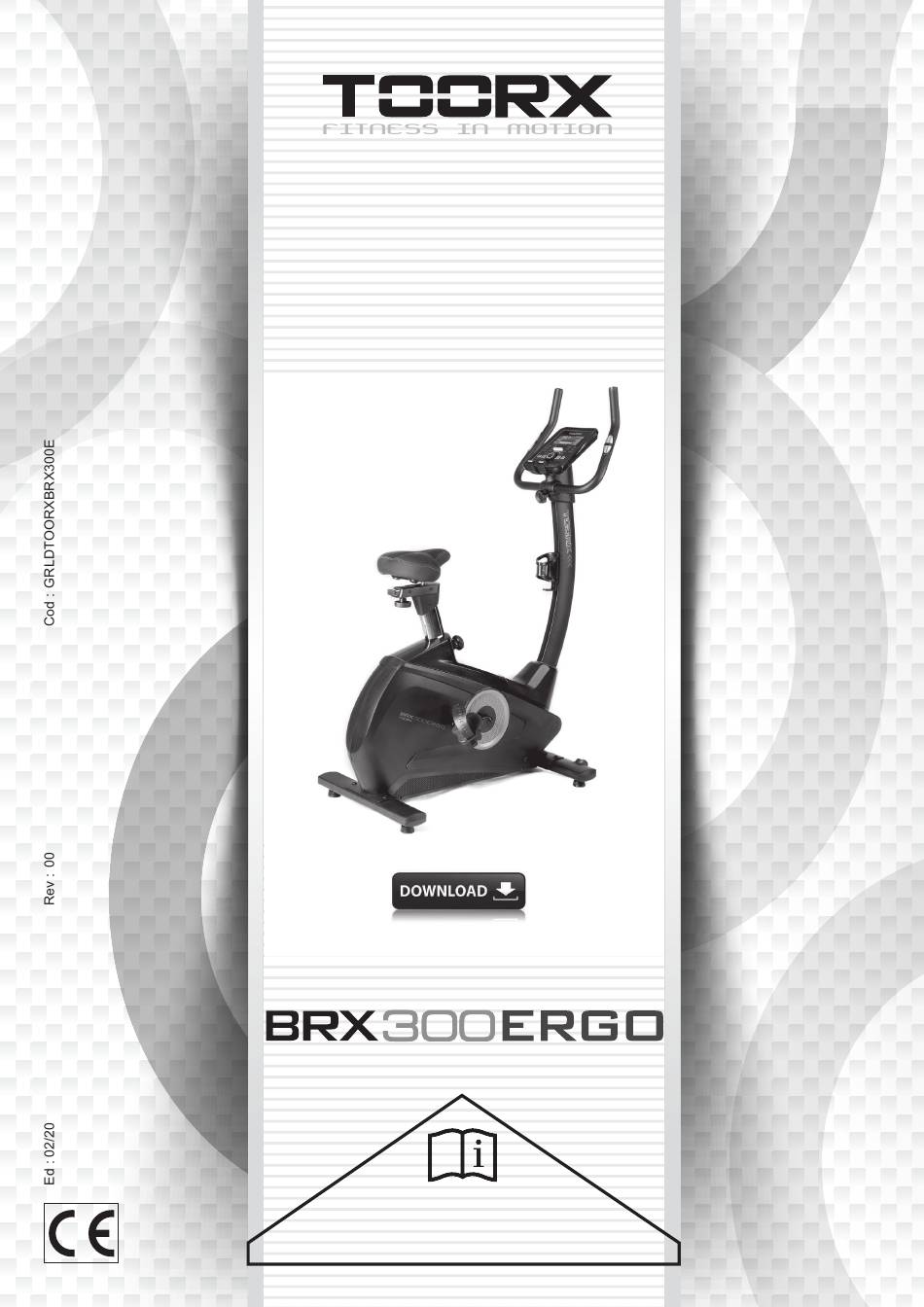

  • Seite 1 BEDIENUNGSANLEITUNG iConsole App Manual www.toorx.it/iconsole...
  • Seite 2 Hinweise für die Phase vor dem Zusammenbau Die Verpackung öffnen. Überprüfen, ob alle Teile vorhanden sind. Anhand der Teileliste überprüfen, ob die angegebene Anzahl der einzelnen, für einen ordnungsgemäßen Zusammenbau erforderlichen Teile vorhanden sind. Sollten Teile fehlen, wenden Sie sich bitte an Ihren Händler. LEGEN SIE DAS WERKZEUG BEREIT BEZEICHNUNG GRÖSSE...
  • Seite 3 BEZEICHNUNG GRÖSSE MENGE 5 × 80 × 80S (mit einem L-Inbusschlüssel Kreuz) L-Inbusschlüssel 6×40×120 Gabelschlüssel t 4,0 × 32 × 110 BEREITEN SIE IHREN ARBEITSBEREICH VOR Stellen Sie sicher, dass eine ausreichend große, freie Fläche zur Verfügung steht, um das Gerät ordnungsgemäß...

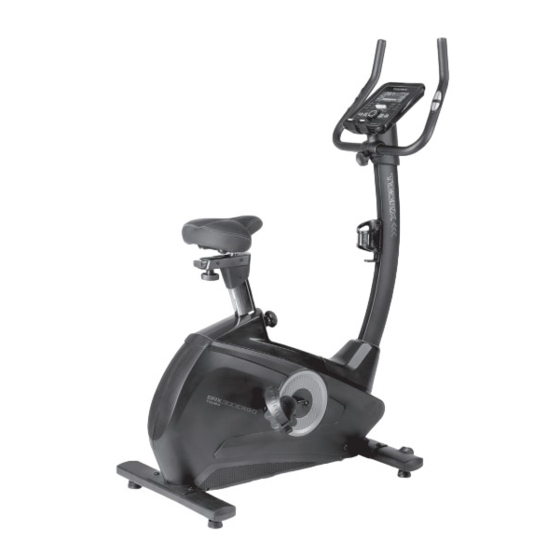

  • Seite 4 Beschreibung des Gerätes Konsole Griffstange Flasche Sitz Bolze Pedal Vorderer Standfuß ü Technische Angaben cken-Stabilisator ABMESSUNGEN Einsatzbereit: 1090 x 560 x 1490 mm ÜBERSETZUNGSVERHÄLTNIS UP (HOCH) & DOWN (RUNTER) 9 Ebenen, 270 mm Distanz FRONT (VOR) & BACK (ZURÜCK) 70 mm Abstände *WIR BEHALTEN UNS DAS RECHT VOR, DAS GERÄT OHNE VORHERIGE ANKÜNDIGUNG ABZUÄNDERN.
  • Seite 5 MONTAGEANLEITUNG Schritt 1: Den vorderen Standfuß (2) am Hauptrahmen (1) mit den Federscheiben (28), den flachen Unterlegscheiben (27) und den C.K.S. Inbusschrauben mit halbem Gewinde (26) befestigen. Schritt 2: Den hinteren Standfuß (3) am Hauptrahmen (1) mit den Federscheiben (28), den flachen Unterlegscheiben (27) und den C.K.S.
  • Seite 6 Schritt 3: Die Griffschraube lösen und die Sattelstütze (4) am Grundrahmen befestigen. Dann die Griffschraube anziehen. Schritt 4: 1.Den Sattel (5) mit der Hülse (25) und der Griffschraube (23) an der Sattelstütze (4) montieren, nicht zu fest anziehen. 2.Die Position des Sattels (5) richtig einstellen. Dann die linke Zierabdeckung (16) und die rechte Zierdeckung (17) mit den Flachkopf-Kreuzschlitzschrauben mit Vollgewinde (29) an der Sattelstütze (4) montieren.
  • Seite 7 der Griffsäule (13) vom Grundrahmen (1) nehmen. Dann am oberen Teil der Griffsäule (6) befestigen. 2.Das Motor-Kommunikationskabel (10) mit dem Kommunikationskabel der Konsole (9) verbinden. 3.Die Griffsäule (6) mit flachen Unterlegscheiben (34), Federscheiben (27), C.K.S. Inbusschrauben mit Vollgewinde (35), flachen Unterlegscheiben (28) Federscheiben (27), C.K.S.
  • Seite 8 Schritt 7: 1.Das Kommunikationskabel (9) an der Rückseite der Konsole anschließen. Das Anschlusskabel für die Pulsmessung (11) am Ausgang der Konsole (12) anschließen. 2.Die Konsole (8) am oberen Teil der Griffsäule mit den C.K.S. Kreuzschlitzschrauben(24) mit Vollgewinde (6) befestigen. 3.Durchgehende Griffbügelabdeckung links (14) und Griffbügelabdeckung rechts (15 ) aus dem Griffbügel heraus (7).
  • Seite 9 Schritt 9: Flaschenhalter (20) oberen Teil Griffsäule Flachkopf-Kreuzschlitzschrauben mit Vollgewinde (37) montieren. Trainingstipps: 1. Der Benutzer muss die Füße komplett in das Pedal schieben und den Magnetwiderstand entsprechend einstellen. 2. Da das Gerät mit 2 Schwungrädern arbeitet und über ein großes Trägheitsmoment verfügt, sollte der Benutzer, wenn er aus einer hohen Geschwindigkeit heraus anhalten will, den Schweregrad und die Geschwindigkeit verringern, um Schmerzen in den Beinen aufgrund des Trägheitsmoments des rechten und linken Pedal zu vermeiden 3,Das Gerät...
  • Seite 10 Explosionszeichnung für die Montage...
  • Seite 11 Part list NAME DESCRIPTION Main frame Front stabilizer Rear stabilizer Saddle post Saddle Upper Upright post Handlebars Console Console communication wire Motor communication wire Handle pulse connection wire Console outset Upright post cover Arm cover left Arm cover right Saddle cover(L) Saddle cover(R) Pedal(L) Pedal(R)
  • Seite 12 Φ215.4/Φ30 One-way EMS flywheel set Hex locking nut Φ10 Flat washer Allen C.K.S. full thread screw M10×20 Allen C.K.S. half thread screw M10×55×20 Philips pan head full thread screw M4×16 Saddle locking piece Crank cover Hex flange full thread screw 5/16-18UNC-1"...
  • Seite 13 Hexagon countersunk head full tooth M10×25 screw Adjust the screw connection strap Φ13×Φ8.5×8.4 Powder metallurgy set Cross groove countersunk head full M5×20 tooth screw Brake cable Hexagon socket pan head full tooth M10×38 screw Hex nut Philips C.K.S. self-tapping screw ST4×16 Power communication wire Magnetic sensor...
  • Seite 14 Halbzeichnung für die Montage...
  • Seite 15 Part list NAME DESCRIPTION Main frame Front stabilizer Rear stabilizer Saddle post Saddle Upper upright post Handlebar post Console Console communication wire Motor communication wire Handle pulse connection wire Console outlet wire Upright post cover Handlebar cover(L) Handlebar cover(R) Saddle cover(L) Saddle cover(R) Pedal(L) Pedal(R)
  • Seite 16 KONSOLE DISPLAYFUNKTIONEN: FUNKTION BESCHREIBUNG TIME (ZEIT) .Während des Trainings angezeigte Trainingszeit. .Bereich 0:00 - 99:59 SPEED .Während des Trainings angezeigte Trainingsgeschwindigkeit. (GESCHWINDIG .Bereich 0.0 ~ 99.9 KEIT) DISTANCE .Während des Trainings angezeigte zurückgelegte Strecke. (STRECKE) .Bereich 0.0 ~ 99.99 CALORIES .Während des Trainings verbrannte Kalorien.
  • Seite 17: Bedienung

    TASTEN: FUNKTION BESCHREIBUNG JOGGLE ‧ Erhöhen des Widerstands WHEEL Up JOGGLE ‧ WHEEL Verringern des Widerstands DOWN ‧ Modus Bestätigen einer Einstellung oder Auswahl. ‧ Wird diese Taste für 2 Sekunden gedrückt gehalten, schalten sich Computer startet dann erneut Reset Benutzereinstellungen.
  • Seite 18 1. Durch Drücken der AUF- oder AB-Tasten wählen Sie das Trainingsprogramm, Manuell auswählen und mit der Modus-Taste bestätigen. 2. Durch Drücken der AUF- oder AB-Tasten können Sie ZEIT, DISTANZ, KALORIEN, PULS voreinstellen und durch Drücken der MODUS-Taste bestätigen. 3. Um mit dem Training zu beginnen, die START/STOPP-Taste drücken. Um den Schwierigkeitsgrad anzupassen die AUF- oder AB-Taste drücken.
  • Seite 19 1. Durch Drücken der AUF- oder AB-Taste das Trainingsprogramm wählen, den Sport-Modus auswählen und mit der Mode-Taste bestätigen. 2. Durch Drücken der AUF- oder AB-Taste die ZEIT einstellen. 3. Um mit dem Training zu beginnen, die START/STOPP-Taste drücken. Um den Schwierigkeitsgrad anzupassen die AUF- oder AB-Taste drücken.
  • Seite 20 Um eine Trainingspause einzulegen, die START/STOPP-Taste drücken. Um zum Hauptmenü zurückzukehren, die RESET-Taste drücken. RECOVERY (ERHOLUNG) 1. Nachdem Sie für eine bestimmte Zeit trainiert haben, die Handgriffe weiterhin umgreifen und die Taste „ERHOLUNG“ drücken. Alle Funktionsanzeigen mit Ausnahme der "ZEIT"-Anzeige werden ausgeschaltet, sie zählt nun von 00:60 bis 00:00 rückwärts.
  • Seite 21 USB-Ladegerät Diese Konsole bietet nur einen USB-Anschluss für die Tablett- oder Handyladefunktion. iConsole Auf dem Tablet Bluetooth einstellen und nach dem Display suchen, dann auf verbinden drücken. Die iconsole+ App am Tablet starten und auf verbinden drücken, um das Training mit dem Tablet zu beginnen.
  • Seite 22 Programmprofil: BEGINNER 1 BEGINNER 2 BEGINNER 3 BEGINNER 4 ADVANCE 4 ADVANCE1 ADVANCE 2 ADVANCE 3 SPORTY 1 SPORTY 2 SPORTY 3 SPORTY 4...
  • Seite 23 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
