Inhaltszusammenfassung für TOORX BRXR95 COMFORT

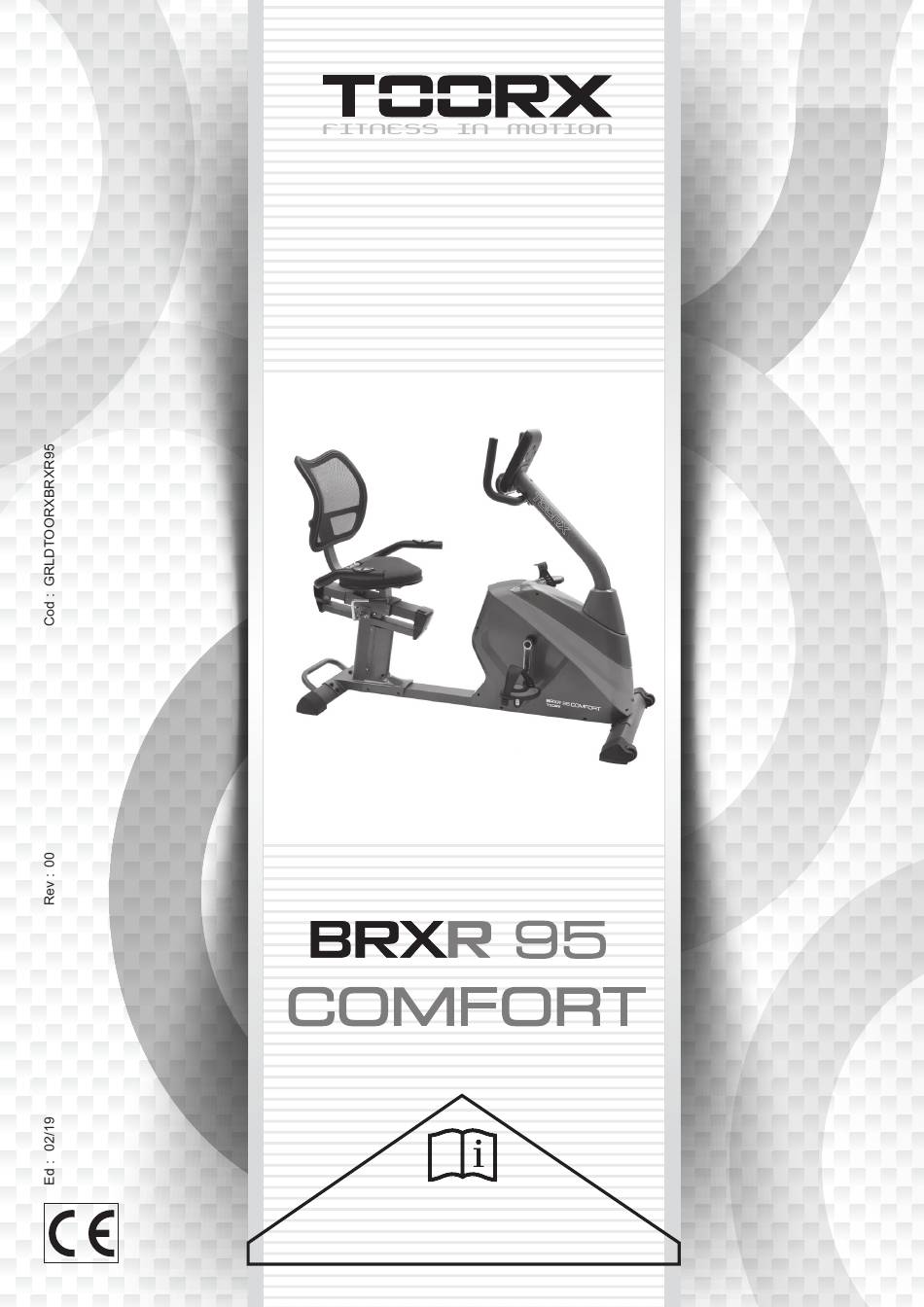

- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Äußere Übersichtszeichnung:...
- Seite 3 Innere Übersichtszeichnung:...
-
Seite 4: Parts List
Parts List Description Description Crash pad Φ22*Φ18*16*Φ4 Computer Bolt M5*10*Φ8 Washer d4*Φ9*1 Bolt ST4.2*19*φ8 Handle pulse wire 2 Trunk wire 1 Rectangular bush J50*100*60 Handlebar post join Supporting shoe for seat Bolt ST3*6*Φ5.6 Handlebar Arc washer d8*Ф20*2*R30 Stator for handlebar Spring washer d8 Rubber blanket 51*44*9.7 Eccentric gear Φ25*30... - Seite 5 Bolt ST4*19*Φ7 Rear bottom tube Washer d6*Φ12*1 Right end cap of rear bottom tube Foot pad Handle pulse Round end cap Φ25*16 Adapter Slideway Assembly Of Saddle Frame Description Description Square end cap J50*25*14 Nylon nut M8*H7.5*S13 Seat Idler connecting rod Bolt M6*40 Wave washer Back cushion...
- Seite 6 Washer d17 Sensor holder Bearing 6203-2RS Sensor Spacer Φ22*Φ18*4 Electronic tension wire Nylon nut M6*H6*S10 Flywheel shaft Spacer Φ15*Φ10.2*9 Belt plate Axis Wave washer d10*Φ13.5*0.3 Magnet Φ15*7 Nut M10*1*H5*S17 M6*16*S10 Nut M10*1*H8*S15 Bolt Spring Φ2*Φ12*54*N15 Small belt pulley...
- Seite 7 Bauteile und Werkzeuge:...
- Seite 8 Schritt 1: Das Verpackungsrohr (68), die Schrauben (16) und die Unterlegscheiben (17) mit dem Schraubenschlüssel (65) vom Grundrahmen (13) abmontieren. Bitte für den nächsten Gebrauch aufbewahren.
- Seite 9 Schritt 2: #8 d8 8PCS #65 S13-14-15 1PC Die Schrauben (16), Federscheiben (8) und Unterlegscheiben (17) mit dem...
- Seite 10 Schraubenschlüssel (65) abnehmen, dann die vordere untere Führung (15) und die hintere untere Führung (26) mit dem Schraubenschlüssel (65), den Schrauben (16), den Federscheiben (8) und den Scheiben (17) am Grundrahmen (13) befestigen. Schritt 3: a. Die Schrauben (9), Federscheiben (8) und Bogenscheiben (7) mit dem Schraubenschlüssel (66) vom Grundrahmen (13) abmontieren.
- Seite 11 b. Abdeckung der Griffsäulenverbindung (10) auf die Griffsäulenverbindung (5) stecken, Verbindungskabel 1(4) und Verbindungskabel 2(12) gut verbinden. Das Herzfrequenzkabel 2(3) und Herzfrequenzkabel 1(22) gut verbinden. c. Die Griffsäulenverbindung (5) mit Schrauben (9), Federscheiben (8) und Bogenscheiben (7) am Grundrahmen (13) anbringen. Die Abdeckung der Griffsäulenverbindung (10) schließen.
- Seite 12 a. Das Pedal (14L/R) mit dem Schraubenschlüssel (65) am Grundrahmen (13) anbringen. b. Die Schrauben (43), Federscheiben (41) und Bogenunterlegscheiben (46) mit einem Schraubenschlüssel (67) von der justierten Griffsäule (47) abnehmen und dann die justierte Griffsäule (47) mit Schrauben (43), Federscheiben (41) und Bogenunterlegscheiben (46) an der justierten Welle (44) befestigen.
- Seite 13 Schritt 5: a. Schrauben (69), Federscheiben (8) und Unterlegscheiben (17) mit einem Schraubenschlüssel (66) aus dem Stützschuh für den Sitz (35) abmontieren und dann die Baugruppe des Sattelrahmens (60) mit einem Schraubenschlüssel (66), einer Schraube (69), Federscheiben (8) und einer Scheibe (17) am Stützschuh für den Sitz (35) befestigen. b.
- Seite 14 und den Scheiben (17) an der Baugruppe des Sattelrahmens (60) befestigen. Schritt 6: #51 M8*H16*S13 2PCS #55 M8*47*20*H5 2PCS #17 d8*§ ¶ 2 0*2 2PCS #40 d6*§ ¶ 1 2*1.2 4PCS #63 M6*40 4PCS #41 d6 4PCS #8 d8 2PCS a.
- Seite 15 Schraubenschlüssel (65) vom hinteren Polster (64) abmontieren. Dann das hintere Polster (64) mit einem Schraubenschlüssel (65), Schrauben (63), Federscheiben (41) und Unterlegscheiben (40) an der Baugruppe des Sattelrahmens (60) befestigen. b. Den Griffbügel (49) mit einem Schraubenschlüssel (65), Schrauben (55), Scheiben (17), Federscheiben (8), Muttern (51) und Abdeckplatte (54) an der Baugruppe des Sattelrahmens (60) befestigen.
- Seite 16 b. Die Schrauben (2) von der Rückseite des Computers (1) entnehmen, dann den Computer (1) mit einem Schraubenschlüssel (65) und Schrauben (2) an der Halterung der Lenkstange (5) verbinden. c. Die Schrauben (9), Federscheiben (8) und die Bogenscheibe (7) mit einem Schraubenschlüssel (66) von der Halterung der Lenkstange (5) entnehmen und dann den Lenker (6) mit der Schraube (9), Federscheiben (8) und Bogenscheibe (7) an der Halterung der Lenkstange (5) befestigen.
- Seite 17 Der Sitz kann in horizontaler Richtung bewegt werden, wenn am Lenker (47) gezogen wird und der Fuß auf das Pedal tritt.
- Seite 18 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
