BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TOORX SRX80 EVO

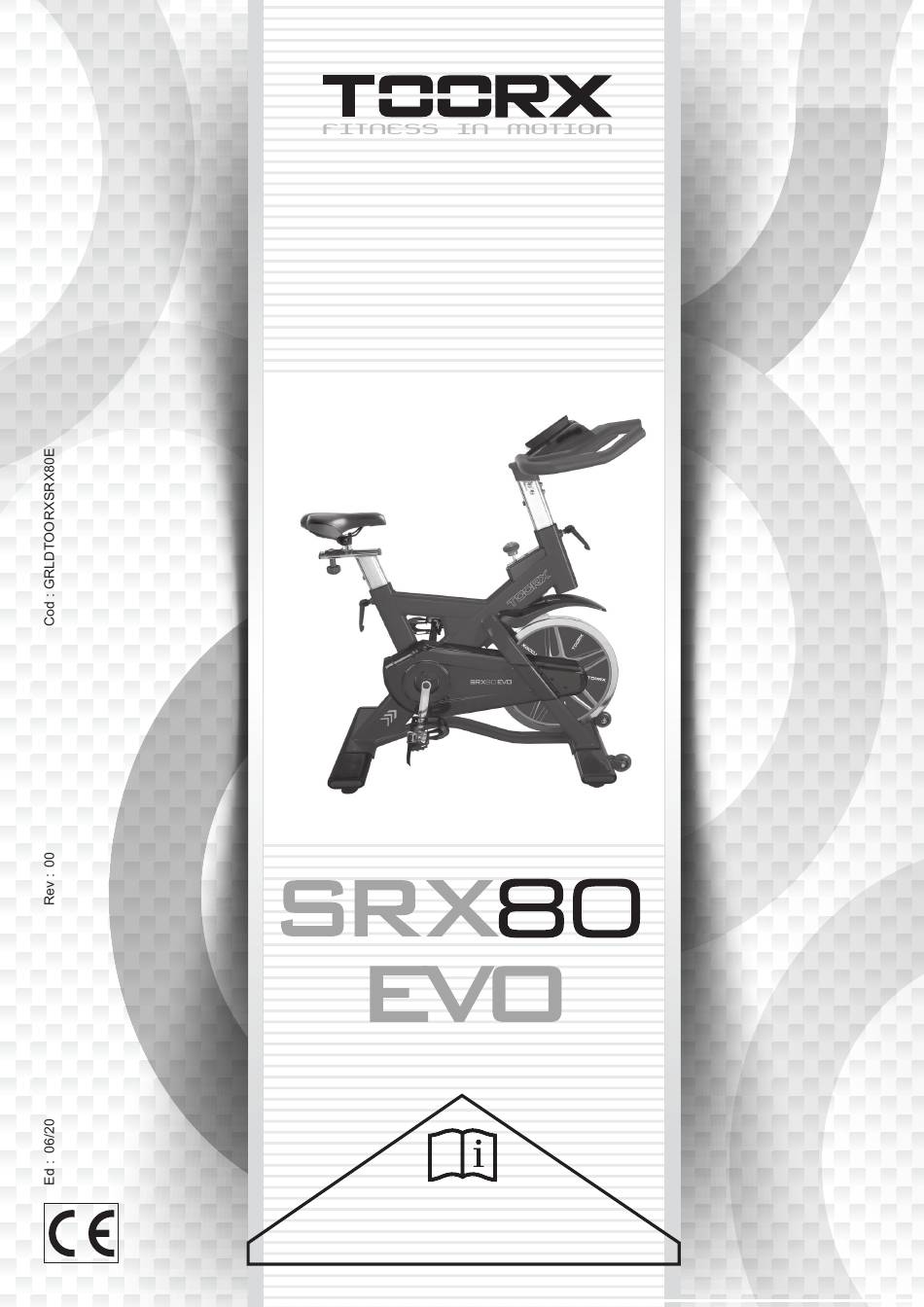

  • Seite 1 BEDIENUNGSANLEITUNG...
  • Seite 2: Übersichtszeichnung

    ÜBERSICHTSZEICHNUNG...
  • Seite 3: Parts List

    PARTS LIST PART NO. DESCRIPTION Computer 1 PC Bottle cage 1 PC Carriage bolt 1 PC Handlebar 1 PC Brake knob 1 PC Brake trim cover 1 PC Hexagon nut M8 2 PCS Brake rod φ10x290 1 PC Bushing plastic 1 PC Square nut 1 PC...
  • Seite 4 27(L+R) Crank (L+R) 1 SET 28(L+R) Pedal(L+R) 1 SET Crank plug 2 PCS Flange nut M10 2 PCS Bushing 1 PC Crank plug 2 PCS Hexagon nut M10 4 PCS Foot pad 4 PCS Rear tube 1 PC Bearing6004 2 PCS Washer 2 PCS Chain Cover (inner)
  • Seite 5 Adjust φ12 2 PCS Washer 1 PC Hexagon nut M12 3 PCS Flywheel axle 1 PC Flywheel 1 PC Bearing 6203 3 PCS Washer 2 PCS Drive pipe φ12x145 1 PC Screw M5x8 2 PCS Brake pad 1 PC Flywheel trim cover 1 PC Handlebar post 1 PC...
  • Seite 6 MONTAGEANLEITUNG SCHRITT 1 Befestigen Sie den hinteren Standfuß (35) mit zwei Schrauben (26) am Grundrahmen (52). Befestigen Sie dann den vorderen Standfuß (47) wie den hinteren am Grundrahmen.
  • Seite 7 SCHRITT 2 Setzen Sie die Sattelstütze (17) in den Grundrahmen (52) ein, und stellen Sie mit der Griffschraube (41) die Höhe ein. Setzen Sie den Sattel (15) auf die Sattelschiene (16) und befestigen Sie ihn. Montieren Sie die Sattelschiene mit einer Schraube (3), einer Unterlegscheibe (18) und dem Griff (19) an der Sattelstütze.
  • Seite 8 SCHRITT 3 Die Pedale (28L und 28R) sind mit den Buchstaben „L“ und „R“ für links und rechts gekennzeichnet. Befestigen Sie sie an den zugehörigen Kurbeln. Die rechte Kurbel befindet sich in Sitzrichtung an der rechten Seite des Fahrrads. Hinweis: Das rechte Pedal muss im Uhrzeigersinn, das linke gegen den Uhrzeigersinn angeschraubt werden.
  • Seite 9 SCHRITT 4 Setzen Sie den Griffbügel (67) in den Grundrahmen ein, und stellen Sie mit dem L-förmigen Hebel (41) die Höhe ein. Setzen Sie den Computer (1) auf den Griffbügel (4), und befestigen Sie den Griffbü gel mit Unterlegscheiben (71) und dem L-förmigen Hebel an der Griffsäule. Stecken Sie dann den Sensorstecker (14) in den Sensoranschluss am Computer.
  • Seite 10: Einsetzen Und Herausnehmen Der Batterien

    TRAININGSCOMPUTER - BEDIENUNGSANLEITUNG VORDERANSICHT EINSETZEN UND HERAUSNEHMEN DER BATTERIEN 1. Nehmen Sie die Batterieabdeckung ab und setzen Sie eine CR 2032 3 V-Batterie in das Batteriefach an der Rückseite des Computers (siehe nachfolgende Darstellungen). 2. Überprüfen, ob die Batterie richtig eingesetzt ist und die Feder ordnungsgemäß...
  • Seite 11: Beschreibung Der Tasten

    BESCHREIBUNG DER TASTEN ENTER: 1. Durch Drücken dieser Taste wird der Einstellmodus aufgerufen. Normal→Zeit→Strecke→Kal→Ziel-HF 2. Durch Drücken dieser Taste werden die eingestellten Werte bestätigt. 3. Durch Drücken der Taste für 3 Sekunden werden alle Werte auf 0 zurückgesetzt. HOCH/ERHÖHEN: Durch Drücken dieser Taste können die Werte der folgenden Funktionen erhöht werden.
  • Seite 12 STRECKE (DIST): Wenn die Funktion DIS (STRECKE) aktiviert ist, auf ENTER drücken und dann mit der HOCH- und der RUNTER-Taste den gewünschten Wert einstellen. Aufwärts zählen: Wenn keine Strecke eingestellt wird, zeigt das Display die zurückgelegte Strecke in km oder Meilen an (von 0.1 bis 999.0) Countdown: Wenn eine Trainingsstrecke zwischen 1.0 und 999 km oder Meilen eingestellt wird, zeigt das Display den Countdown ab dem eingestellten Wert bis 0 an.
  • Seite 13 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
