TOORX SRX SPEED MAG Bedienungsanleitung Seite 7

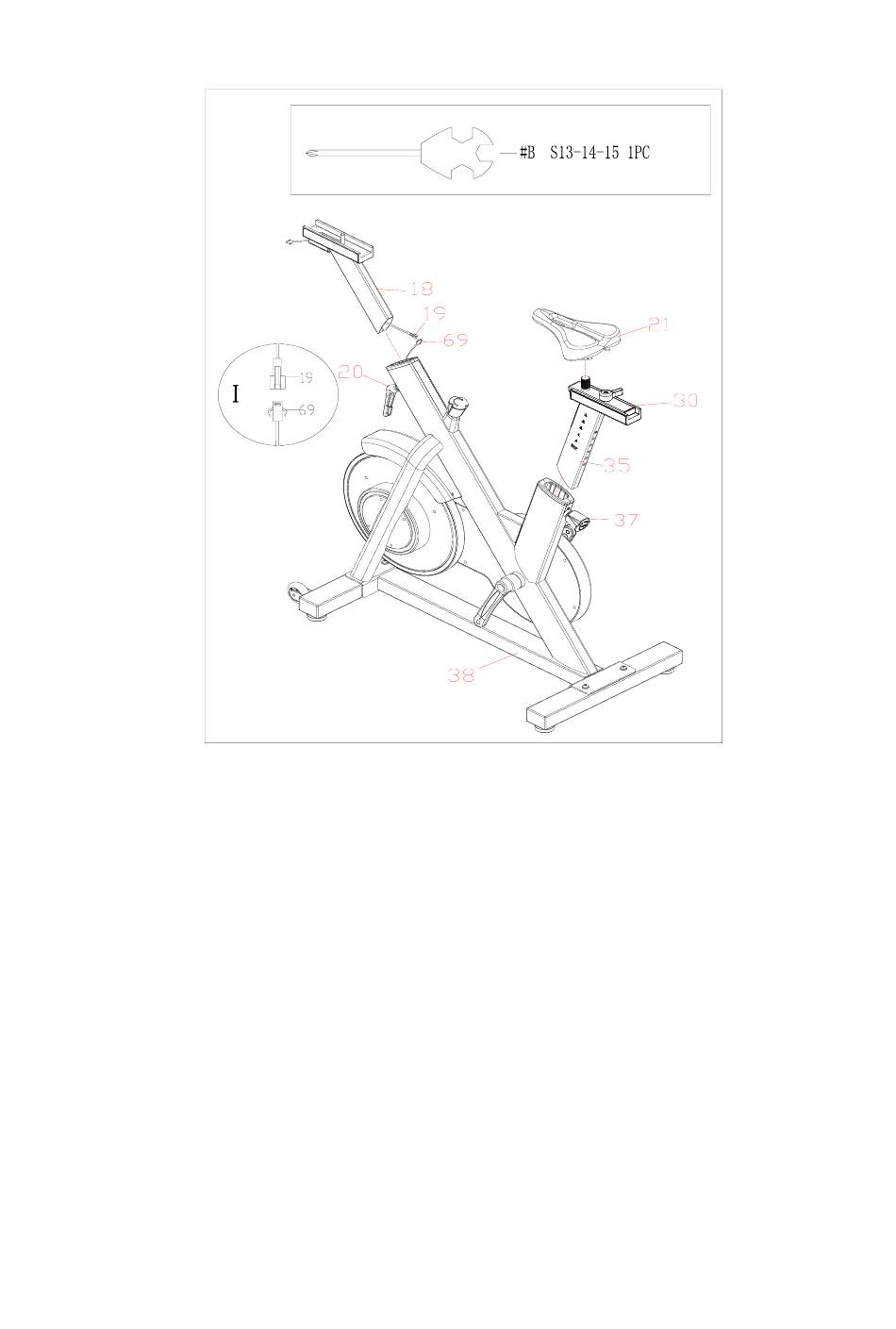

SCHRITT 2:
A. Ziehen Sie die Griffschraube (37) aus dem Grundrahmen (38), jedoch nicht
vollständig. Stecken Sie die Sattelstütze (35) in den Grundrahmen (38),
gleichen Sie die Höhe mit dem Loch für die Griffschraube (37) ab, und sichern
Sie die Sattelstütze (35) dann mit der Griffschraube (37) am Grundrahmen (38).
B. Setzen Sie den Sattel (21) auf die Sattelhalterung (30) und befestigen Sie ihn
mit dem Maulschlüssel (B).
C. Verbinden Sie das Kabel 2 (19) und das Sensorkabel (69) miteinander.
D. Ziehen Sie den L-förmigen Griff (20) aus dem Grundrahmen (38), jedoch
nicht vollständig. Stecken Sie die Halterung für den Griffbügel (18) in den
Grundrahmen (38), gleichen Sie die Höhe mit dem Loch des L-förmigen Griffs
(20) ab, und fixieren Sie dann die Halterung des Griffbügels (18) mit dem
L-förmigen Griff (20) im Grundrahmen (38).
8
