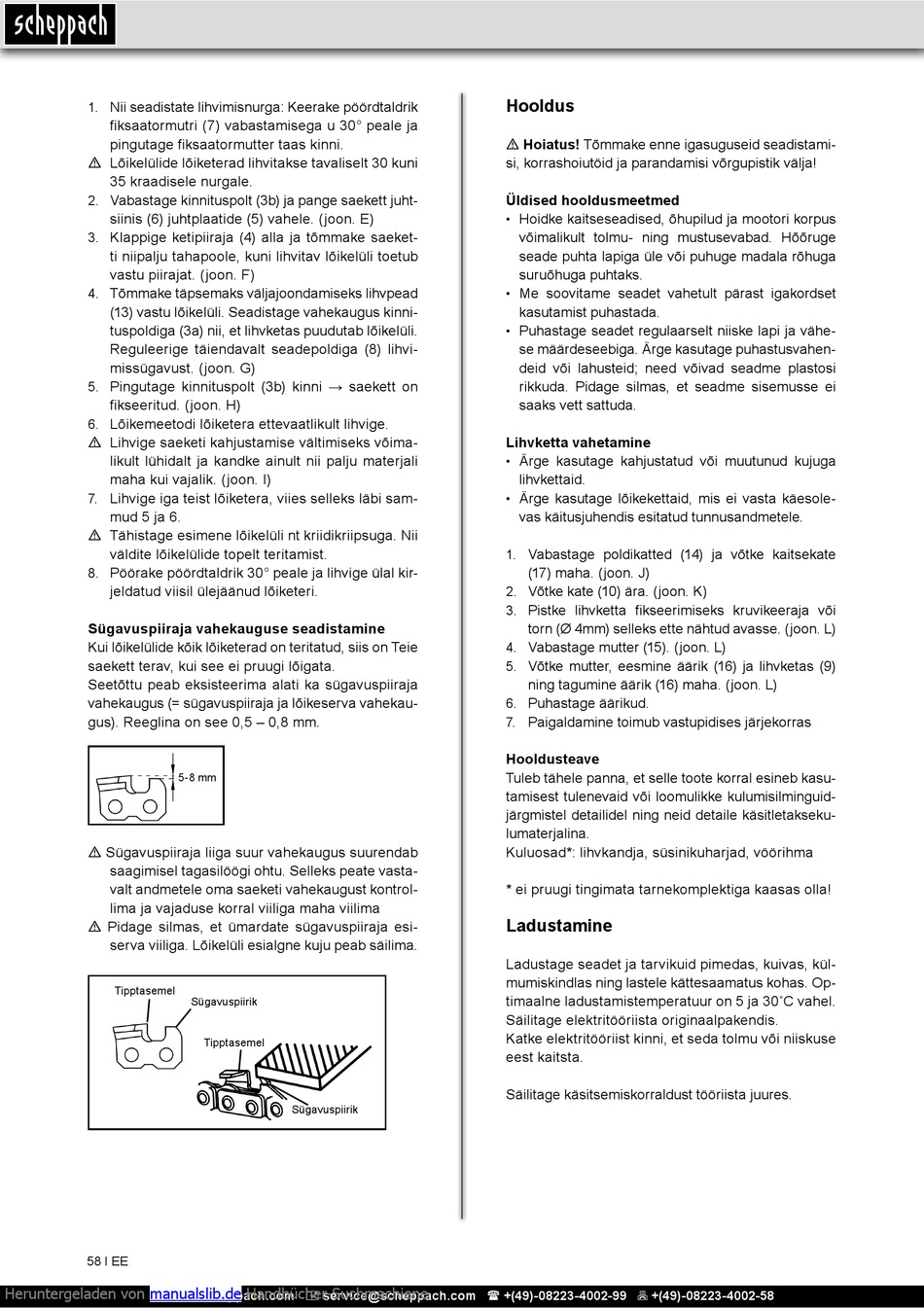

Scheppach KS1200 Originalbetriebsanleitung Seite 58

Nii seadistate lihvimisnurga: Keerake pöördtaldrik
1.
fiksaatormutri (7) vabastamisega u 30° peale ja
pingutage fiksaatormutter taas kinni.
m Lõikelülide lõiketerad lihvitakse tavaliselt 30 kuni
35 kraadisele nurgale.
Vabastage kinnituspolt (3b) ja pange saekett juht-
2.
siinis (6) juhtplaatide (5) vahele. (joon. E)
Klappige ketipiiraja (4) alla ja tõmmake saeket-
3.
ti niipalju tahapoole, kuni lihvitav lõikelüli toetub
vastu piirajat. (joon. F)
Tõmmake täpsemaks väljajoondamiseks lihvpead
4.
(13) vastu lõikelüli. Seadistage vahekaugus kinni-
tuspoldiga (3a) nii, et lihvketas puudutab lõikelüli.
Reguleerige täiendavalt seadepoldiga (8) lihvi-
missügavust. (joon. G)
5. Pingutage kinnituspolt (3b) kinni → saekett on
fikseeritud. (joon. H)
Lõikemeetodi lõiketera ettevaatlikult lihvige.
6.
m Lihvige saeketi kahjustamise vältimiseks võima-
likult lühidalt ja kandke ainult nii palju materjali
maha kui vajalik. (joon. I)
7. Lihvige iga teist lõiketera, viies selleks läbi sam-
mud 5 ja 6.
m Tähistage esimene lõikelüli nt kriidikriipsuga. Nii
väldite lõikelülide topelt teritamist.
Pöörake pöördtaldrik 30° peale ja lihvige ülal kir-
8.
jeldatud viisil ülejäänud lõiketeri.
Sügavuspiiraja vahekauguse seadistamine
Kui lõikelülide kõik lõiketerad on teritatud, siis on Teie
saekett terav, kui see ei pruugi lõigata.
Seetõttu peab eksisteerima alati ka sügavuspiiraja
vahekaugus (= sügavuspiiraja ja lõikeserva vahekau-
gus). Reeglina on see 0,5 – 0,8 mm.
5-8 mm
m Sügavuspiiraja liiga suur vahekaugus suurendab
saagimisel tagasilöögi ohtu. Selleks peate vasta-
valt andmetele oma saeketi vahekaugust kontrol-
lima ja vajaduse korral viiliga maha viilima
m Pidage silmas, et ümardate sügavuspiiraja esi-
serva viiliga. Lõikelüli esialgne kuju peab säilima.
Tipptasemel
58 І EE
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Sügavuspiirik
Tipptasemel
Sügavuspiirik
Handbücher-Suchmachiene
Hooldus
m Hoiatus! Tõmmake enne igasuguseid seadistami-
si, korrashoiutöid ja parandamisi võrgupistik välja!
Üldised hooldusmeetmed
Hoidke kaitseseadised, õhupilud ja mootori korpus
•
võimalikult tolmu- ning mustusevabad. Hõõruge
seade puhta lapiga üle või puhuge madala rõhuga
suruõhuga puhtaks.
Me soovitame seadet vahetult pärast igakordset
•
kasutamist puhastada.
Puhastage seadet regulaarselt niiske lapi ja vähe-
•
se määrdeseebiga. Ärge kasutage puhastusvahen-
deid või lahusteid; need võivad seadme plastosi
rikkuda. Pidage silmas, et seadme sisemusse ei
saaks vett sattuda.
Lihvketta vahetamine
Ärge kasutage kahjustatud või muutunud kujuga
•
lihvkettaid.
• Ärge kasutage lõikekettaid, mis ei vasta käesole-
vas käitusjuhendis esitatud tunnusandmetele.
Vabastage poldikatted (14) ja võtke kaitsekate
1.
(17) maha. (joon. J)
Võtke kate (10) ära. (joon. K)
2.
Pistke lihvketta fikseerimiseks kruvikeeraja või
3.
torn (Ø 4mm) selleks ette nähtud avasse. (joon. L)
Vabastage mutter (15). (joon. L)
4.
Võtke mutter, eesmine äärik (16) ja lihvketas (9)
5.
ning tagumine äärik (16) maha. (joon. L)
Puhastage äärikud.
6.
Paigaldamine toimub vastupidises järjekorras
7.
Hooldusteave
Tuleb tähele panna, et selle toote korral esineb kasu-
tamisest tulenevaid või loomulikke kulumisilminguid-
järgmistel detailidel ning neid detaile käsitletakseku-
lumaterjalina.
Kuluosad*: lihvkandja, süsinikuharjad, vöörihma
* ei pruugi tingimata tarnekomplektiga kaasas olla!
Ladustamine
Ladustage seadet ja tarvikuid pimedas, kuivas, kül-
mumiskindlas ning lastele kättesaamatus kohas. Op-
timaalne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse
eest kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
