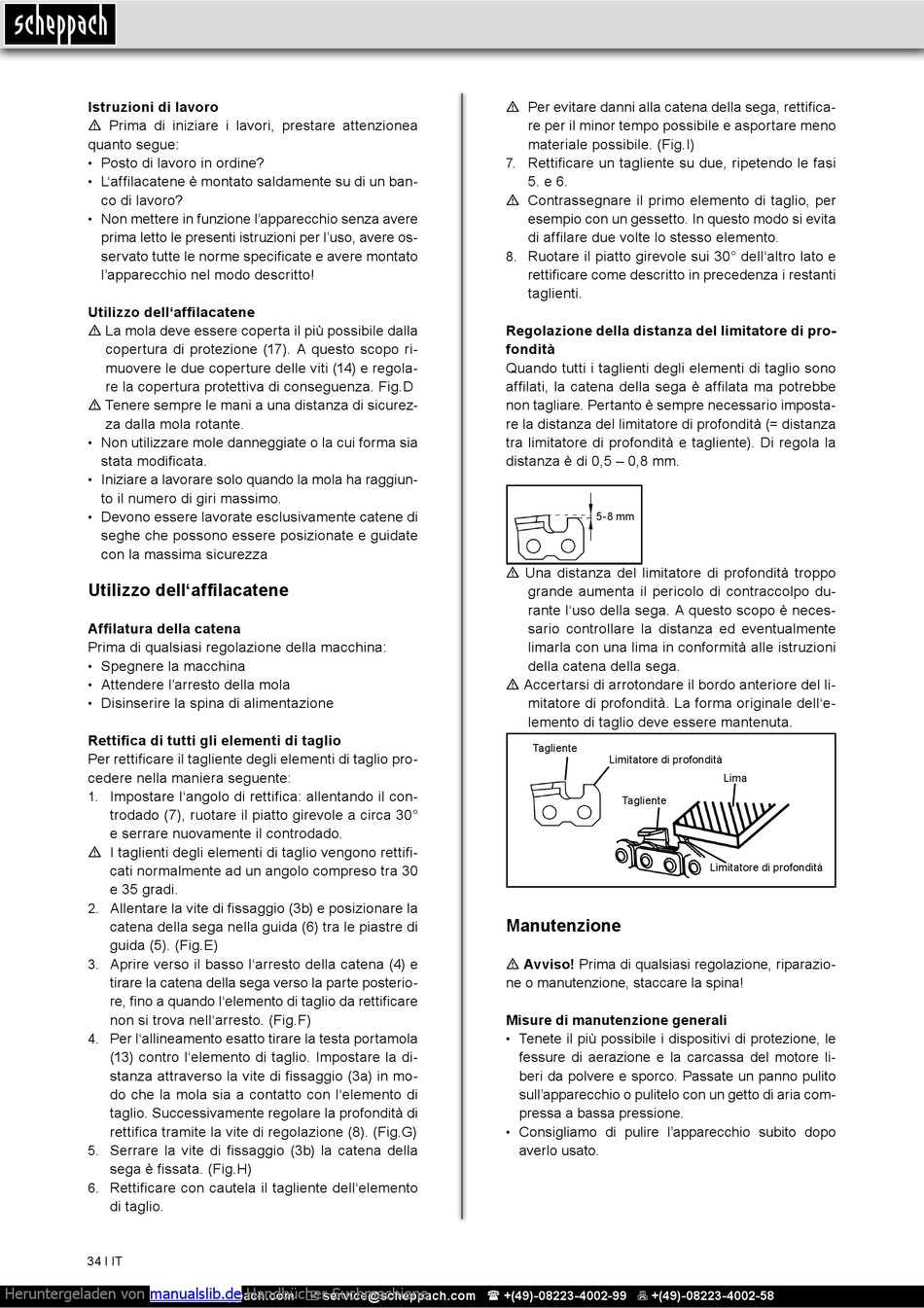

Istruzioni di lavoro
m Prima di iniziare i lavori, prestare attenzionea
quanto segue:
Posto di lavoro in ordine?
•
L'affilacatene è montato saldamente su di un ban-
•
co di lavoro?
Non mettere in funzione l'apparecchio senza avere
•
prima letto le presenti istruzioni per l'uso, avere os-
servato tutte le norme specificate e avere montato
l'apparecchio nel modo descritto!

Utilizzo dell'affilacatene

m La mola deve essere coperta il più possibile dalla
copertura di protezione (17). A questo scopo ri-
muovere le due coperture delle viti (14) e regola-
re la copertura protettiva di conseguenza. Fig.D
m Tenere sempre le mani a una distanza di sicurez-
za dalla mola rotante.
Non utilizzare mole danneggiate o la cui forma sia
•
stata modificata.
Iniziare a lavorare solo quando la mola ha raggiun-
•
to il numero di giri massimo.
• Devono essere lavorate esclusivamente catene di
seghe che possono essere posizionate e guidate
con la massima sicurezza
Utilizzo dell'affilacatene
Affilatura della catena
Prima di qualsiasi regolazione della macchina:
Spegnere la macchina
•
Attendere l'arresto della mola
•
Disinserire la spina di alimentazione
•
Rettifica di tutti gli elementi di taglio
Per rettificare il tagliente degli elementi di taglio pro-
cedere nella maniera seguente:
Impostare l'angolo di rettifica: allentando il con-
1.
trodado (7), ruotare il piatto girevole a circa 30°
e serrare nuovamente il controdado.
m I taglienti degli elementi di taglio vengono rettifi-
cati normalmente ad un angolo compreso tra 30
e 35 gradi.
Allentare la vite di fissaggio (3b) e posizionare la
2.
catena della sega nella guida (6) tra le piastre di
guida (5). (Fig.E)
Aprire verso il basso l'arresto della catena (4) e
3.
tirare la catena della sega verso la parte posterio-
re, fino a quando l'elemento di taglio da rettificare
non si trova nell'arresto. (Fig.F)
Per l'allineamento esatto tirare la testa portamola
4.
(13) contro l'elemento di taglio. Impostare la di-
stanza attraverso la vite di fissaggio (3a) in mo-
do che la mola sia a contatto con l'elemento di
taglio. Successivamente regolare la profondità di
rettifica tramite la vite di regolazione (8). (Fig.G)
Serrare la vite di fissaggio (3b) la catena della
5.
sega è fissata. (Fig.H)
Rettificare con cautela il tagliente dell'elemento
6.
di taglio.
34 І IT
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Handbücher-Suchmachiene
m Per evitare danni alla catena della sega, rettifica-
re per il minor tempo possibile e asportare meno
materiale possibile. (Fig.I)
Rettificare un tagliente su due, ripetendo le fasi
7.
5. e 6.
m Contrassegnare il primo elemento di taglio, per
esempio con un gessetto. In questo modo si evita
di affilare due volte lo stesso elemento.
8. Ruotare il piatto girevole sui 30° dell'altro lato e
rettificare come descritto in precedenza i restanti
taglienti.
Regolazione della distanza del limitatore di pro-
fondità
Quando tutti i taglienti degli elementi di taglio sono
affilati, la catena della sega è affilata ma potrebbe
non tagliare. Pertanto è sempre necessario imposta-
re la distanza del limitatore di profondità (= distanza
tra limitatore di profondità e tagliente). Di regola la
distanza è di 0,5 – 0,8 mm.
5-8 mm
m Una distanza del limitatore di profondità troppo
grande aumenta il pericolo di contraccolpo du-
rante l'uso della sega. A questo scopo è neces-
sario controllare la distanza ed eventualmente
limarla con una lima in conformità alle istruzioni
della catena della sega.
m Accertarsi di arrotondare il bordo anteriore del li-
mitatore di profondità. La forma originale dell'e-
lemento di taglio deve essere mantenuta.
Tagliente
Limitatore di profondità
Tagliente

Manutenzione

m Avviso! Prima di qualsiasi regolazione, riparazio-
ne o manutenzione, staccare la spina!
Misure di manutenzione generali
Tenete il più possibile i dispositivi di protezione, le
•
fessure di aerazione e la carcassa del motore li-
beri da polvere e sporco. Passate un panno pulito
sull'apparecchio o pulitelo con un getto di aria com-
pressa a bassa pressione.
• Consigliamo di pulire l'apparecchio subito dopo
averlo usato.
