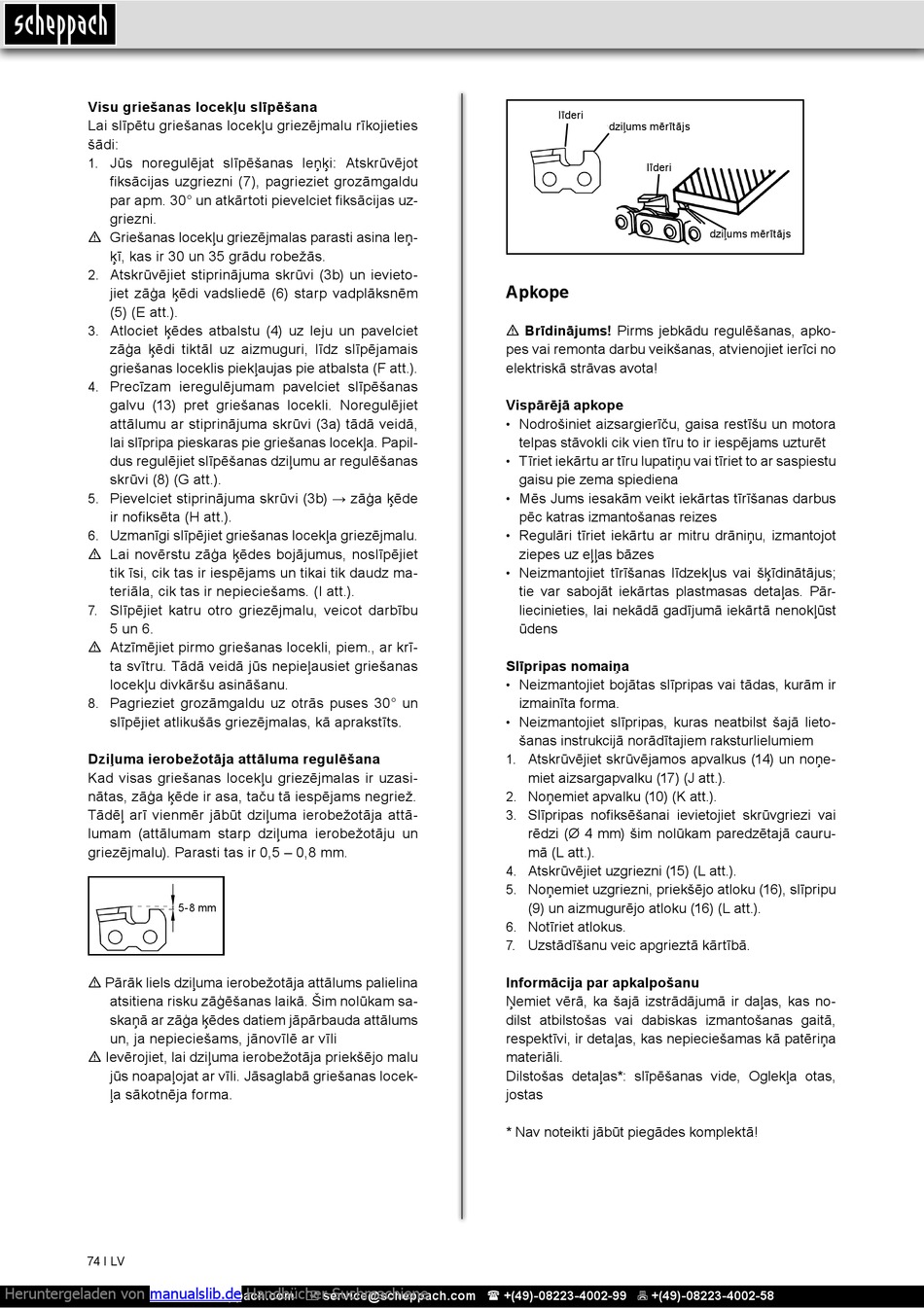

Scheppach KS1200 Originalbetriebsanleitung Seite 74

Visu griešanas locekļu slīpēšana
Lai slīpētu griešanas locekļu griezējmalu rīkojieties
šādi:
Jūs noregulējat slīpēšanas leņķi: Atskrūvējot
1.
fiksācijas uzgriezni (7), pagrieziet grozāmgaldu
par apm. 30° un atkārtoti pievelciet fiksācijas uz-
griezni.
m Griešanas locekļu griezējmalas parasti asina leņ-
ķī, kas ir 30 un 35 grādu robežās.
Atskrūvējiet stiprinājuma skrūvi (3b) un ievieto-
2.
jiet zāģa ķēdi vadsliedē (6) starp vadplāksnēm
(5) (E att.).
Atlociet ķēdes atbalstu (4) uz leju un pavelciet
3.
zāģa ķēdi tiktāl uz aizmuguri, līdz slīpējamais
griešanas loceklis piekļaujas pie atbalsta (F att.).
4. Precīzam ieregulējumam pavelciet slīpēšanas
galvu (13) pret griešanas locekli. Noregulējiet
attālumu ar stiprinājuma skrūvi (3a) tādā veidā,
lai slīpripa pieskaras pie griešanas locekļa. Papil-
dus regulējiet slīpēšanas dziļumu ar regulēšanas
skrūvi (8) (G att.).
5. Pievelciet stiprinājuma skrūvi (3b) → zāģa ķēde
ir nofiksēta (H att.).
Uzmanīgi slīpējiet griešanas locekļa griezējmalu.
6.
m Lai novērstu zāģa ķēdes bojājumus, noslīpējiet
tik īsi, cik tas ir iespējams un tikai tik daudz ma-
teriāla, cik tas ir nepieciešams. (I att.).
Slīpējiet katru otro griezējmalu, veicot darbību
7.
5 un 6.
m Atzīmējiet pirmo griešanas locekli, piem., ar krī-
ta svītru. Tādā veidā jūs nepieļausiet griešanas
locekļu divkāršu asināšanu.
Pagrieziet grozāmgaldu uz otrās puses 30° un
8.
slīpējiet atlikušās griezējmalas, kā aprakstīts.
Dziļuma ierobežotāja attāluma regulēšana
Kad visas griešanas locekļu griezējmalas ir uzasi-
nātas, zāģa ķēde ir asa, taču tā iespējams negriež.
Tādēļ arī vienmēr jābūt dziļuma ierobežotāja attā-
lumam (attālumam starp dziļuma ierobežotāju un
griezējmalu). Parasti tas ir 0,5 – 0,8 mm.
5-8 mm
m Pārāk liels dziļuma ierobežotāja attālums palielina
atsitiena risku zāģēšanas laikā. Šim nolūkam sa-
skaņā ar zāģa ķēdes datiem jāpārbauda attālums
un, ja nepieciešams, jānovīlē ar vīli
m Ievērojiet, lai dziļuma ierobežotāja priekšējo malu
jūs noapaļojat ar vīli. Jāsaglabā griešanas locek-
ļa sākotnēja forma.
74 І LV
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Handbücher-Suchmachiene
līderi
dziļums mērītājs
līderi
Apkope
m Brīdinājums! Pirms jebkādu regulēšanas, apko-
pes vai remonta darbu veikšanas, atvienojiet ierīci no
elektriskā strāvas avota!
Vispārējā apkope
Nodrošiniet aizsargierīču, gaisa restīšu un motora
•
telpas stāvokli cik vien tīru to ir iespējams uzturēt
Tīriet iekārtu ar tīru lupatiņu vai tīriet to ar saspiestu
•
gaisu pie zema spiediena
• Mēs Jums iesakām veikt iekārtas tīrīšanas darbus
pēc katras izmantošanas reizes
Regulāri tīriet iekārtu ar mitru drāniņu, izmantojot
•
ziepes uz eļļas bāzes
Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus;
•
tie var sabojāt iekārtas plastmasas detaļas. Pār-
liecinieties, lai nekādā gadījumā iekārtā nenokļūst
ūdens
Slīpripas nomaiņa
Neizmantojiet bojātas slīpripas vai tādas, kurām ir
•
izmainīta forma.
Neizmantojiet slīpripas, kuras neatbilst šajā lieto-
•
šanas instrukcijā norādītajiem raksturlielumiem
1. Atskrūvējiet skrūvējamos apvalkus (14) un noņe-
miet aizsargapvalku (17) (J att.).
Noņemiet apvalku (10) (K att.).
2.
Slīpripas nofiksēšanai ievietojiet skrūvgriezi vai
3.
rēdzi (Ø 4 mm) šim nolūkam paredzētajā cauru-
mā (L att.).
4. Atskrūvējiet uzgriezni (15) (L att.).
5. Noņemiet uzgriezni, priekšējo atloku (16), slīpripu
(9) un aizmugurējo atloku (16) (L att.).
Notīriet atlokus.
6.
Uzstādīšanu veic apgrieztā kārtībā.
7.
Informācija par apkalpošanu
Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas no-
dilst atbilstošas vai dabiskas izmantošanas gaitā,
respektīvi, ir detaļas, kas nepieciešamas kā patēriņa
materiāli.
Dilstošas detaļas*: slīpēšanas vide, Oglekļa otas,
jostas
* Nav noteikti jābūt piegādes komplektā!
dziļums mērītājs
