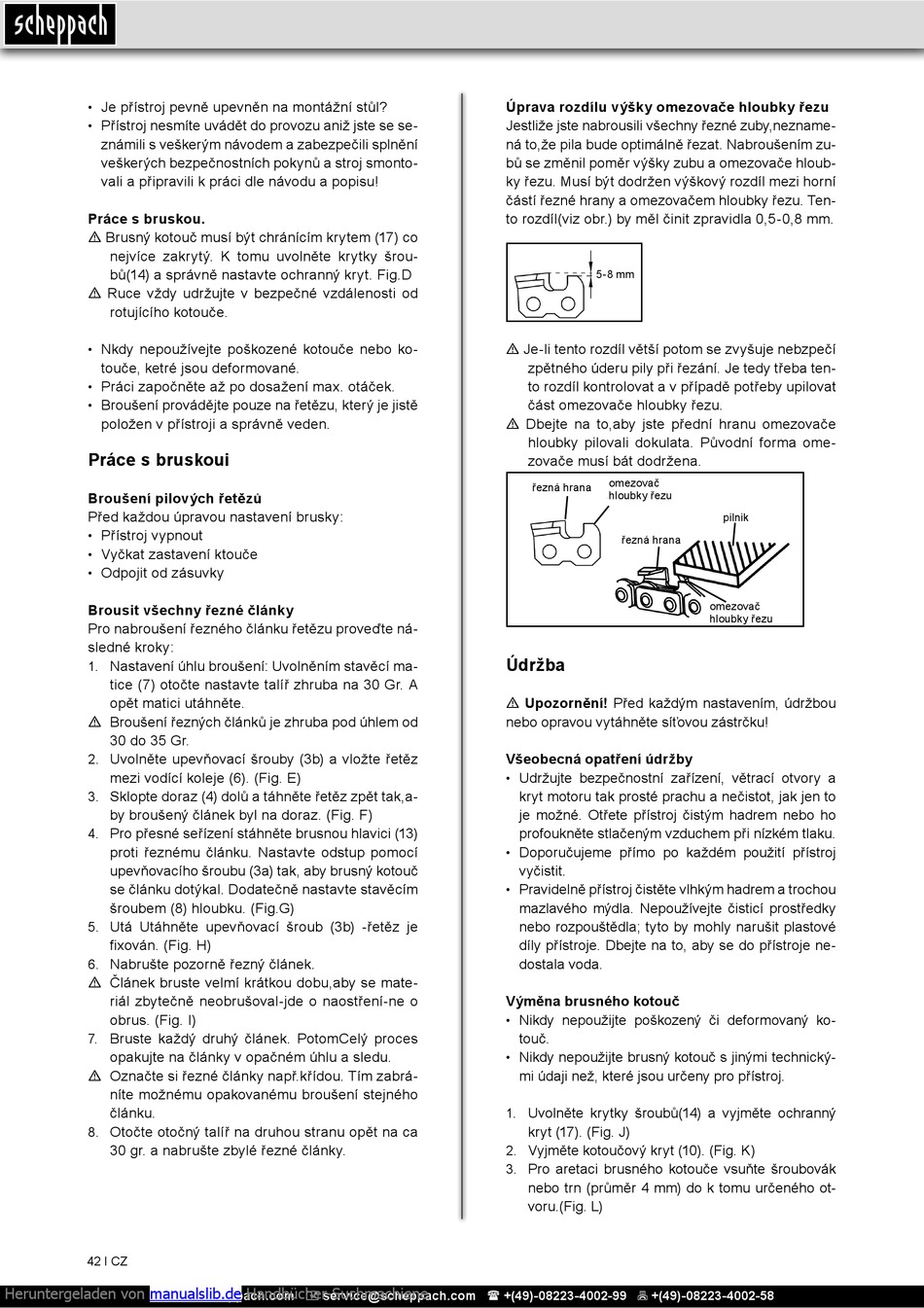

Je přístroj pevně upevněn na montážní stůl?
•
• Přístroj nesmíte uvádět do provozu aniž jste se se-
známili s veškerým návodem a zabezpečili splnění
veškerých bezpečnostních pokynů a stroj smonto-
vali a připravili k práci dle návodu a popisu!
Práce s bruskou.
m Brusný kotouč musí být chránícím krytem (17) co
nejvíce zakrytý. K tomu uvolněte krytky šrou-
bů(14) a správně nastavte ochranný kryt. Fig.D
m Ruce vždy udržujte v bezpečné vzdálenosti od
rotujícího kotouče.
Nkdy nepoužívejte poškozené kotouče nebo ko-
•
touče, ketré jsou deformované.
• Práci započněte až po dosažení max. otáček.
Broušení provádějte pouze na řetězu, který je jistě
•
položen v přístroji a správně veden.
Práce s bruskoui
Broušení pilových řetězů
Před každou úpravou nastavení brusky:
Přístroj vypnout
•
Vyčkat zastavení ktouče
•
Odpojit od zásuvky
•
Brousit všechny řezné články
Pro nabroušení řezného článku řetězu proveďte ná-
sledné kroky:
Nastavení úhlu broušení: Uvolněním stavěcí ma-
1.
tice (7) otočte nastavte talíř zhruba na 30 Gr. A
opět matici utáhněte.
m Broušení řezných článků je zhruba pod úhlem od
30 do 35 Gr.
2. Uvolněte upevňovací šrouby (3b) a vložte řetěz
mezi vodící koleje (6). (Fig. E)
Sklopte doraz (4) dolů a táhněte řetěz zpět tak,a-
3.
by broušený článek byl na doraz. (Fig. F)
Pro přesné seřízení stáhněte brusnou hlavici (13)
4.
proti řeznému článku. Nastavte odstup pomocí
upevňovacího šroubu (3a) tak, aby brusný kotouč
se článku dotýkal. Dodatečně nastavte stavěcím
šroubem (8) hloubku. (Fig.G)
Utá Utáhněte upevňovací šroub (3b) -řetěz je
5.
fixován. (Fig. H)
Nabrušte pozorně řezný článek.
6.
m Článek bruste velmí krátkou dobu,aby se mate-
riál zbytečně neobrušoval-jde o naostření-ne o
obrus. (Fig. I)
Bruste každý druhý článek. PotomCelý proces
7.
opakujte na články v opačném úhlu a sledu.
m Označte si řezné články např.křídou. Tím zabrá-
níte možnému opakovanému broušení stejného
článku.
8. Otočte otočný talíř na druhou stranu opět na ca
30 gr. a nabrušte zbylé řezné články.
42 І CZ
Heruntergeladen von manualslib.de
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Handbücher-Suchmachiene
Úprava rozdílu výšky omezovače hloubky řezu
Jestliže jste nabrousili všechny řezné zuby,nezname-
ná to,že pila bude optimálně řezat. Nabroušením zu-
bů se změnil poměr výšky zubu a omezovače hloub-
ky řezu. Musí být dodržen výškový rozdíl mezi horní
částí řezné hrany a omezovačem hloubky řezu. Ten-
to rozdíl(viz obr.) by měl činit zpravidla 0,5-0,8 mm.
5-8 mm
m Je-li tento rozdíl větší potom se zvyšuje nebzpečí
zpětného úderu pily při řezání. Je tedy třeba ten-
to rozdíl kontrolovat a v případě potřeby upilovat
část omezovače hloubky řezu.
m Dbejte na to,aby jste přední hranu omezovače
hloubky pilovali dokulata. Původní forma ome-
zovače musí bát dodržena.
omezovač
řezná hrana
hloubky řezu
řezná hrana
Údržba
m Upozornění! Před každým nastavením, údržbou
nebo opravou vytáhněte síťovou zástrčku!
Všeobecná opatření údržby
Udržujte bezpečnostní zařízení, větrací otvory a
•
kryt motoru tak prosté prachu a nečistot, jak jen to
je možné. Otřete přístroj čistým hadrem nebo ho
profoukněte stlačeným vzduchem při nízkém tlaku.
Doporučujeme přímo po každém použití přístroj
•
vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou
mazlavého mýdla. Nepoužívejte čisticí prostředky
nebo rozpouštědla; tyto by mohly narušit plastové
díly přístroje. Dbejte na to, aby se do přístroje ne-
dostala voda.
Výměna brusného kotouč
Nikdy nepoužijte poškozený či deformovaný ko-
•
touč.
Nikdy nepoužijte brusný kotouč s jinými technický-
•
mi údaji než, které jsou určeny pro přístroj.
Uvolněte krytky šroubů(14) a vyjměte ochranný
1.
kryt (17). (Fig. J)
Vyjměte kotoučový kryt (10). (Fig. K)
2.
Pro aretaci brusného kotouče vsuňte šroubovák
3.
nebo trn (průměr 4 mm) do k tomu určeného ot-
voru.(Fig. L)
pilnik
omezovač
hloubky řezu
