9
9.8.2

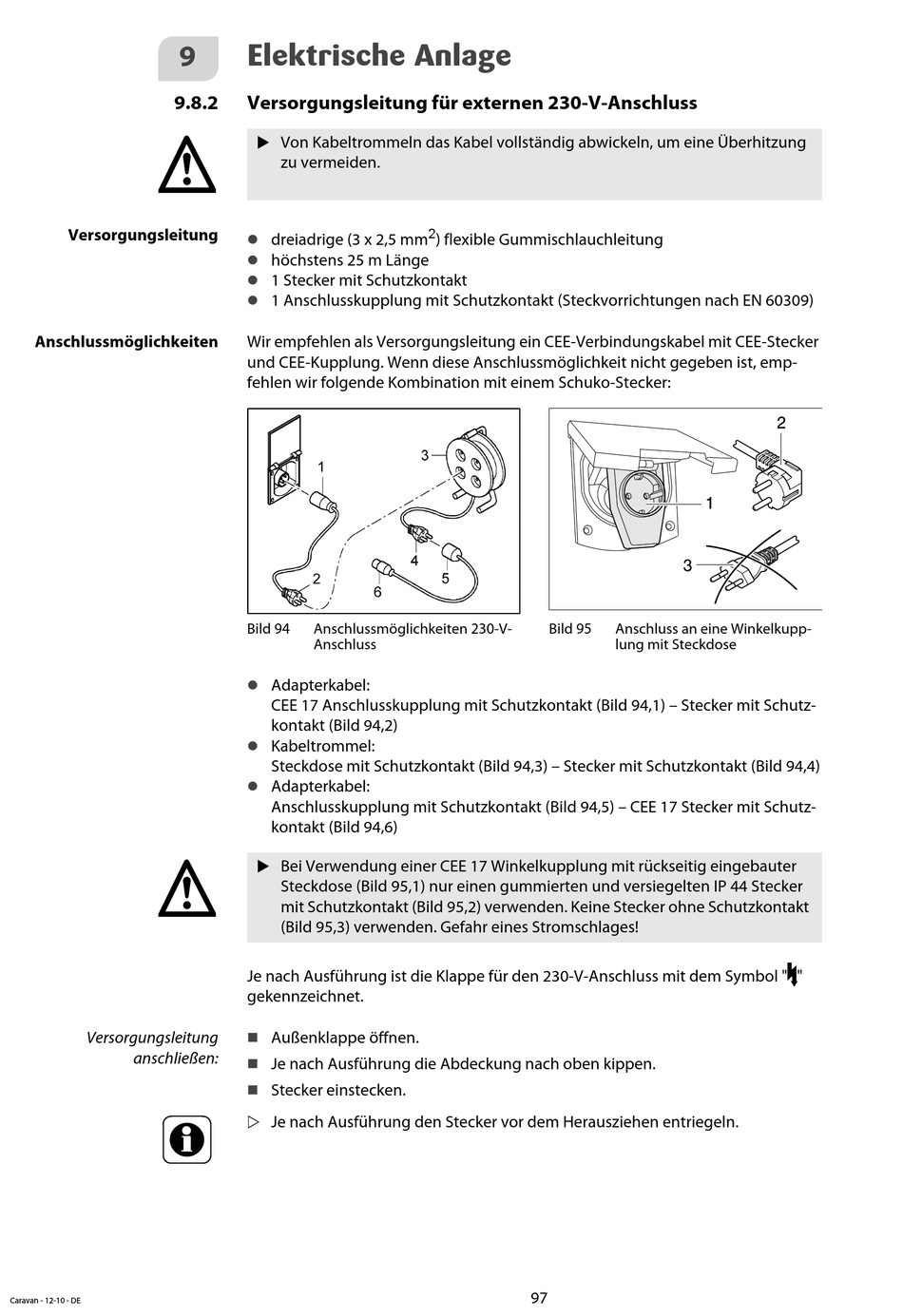

Versorgungsleitung
Anschlussmöglichkeiten
Versorgungsleitung
anschließen:
Caravan - 12-10 - DE
Elektrische Anlage
Versorgungsleitung für externen 230-V-Anschluss
Von Kabeltrommeln das Kabel vollständig abwickeln, um eine Überhitzung
zu vermeiden.
dreiadrige (3 x 2,5 mm
höchstens 25 m Länge
1 Stecker mit Schutzkontakt
1 Anschlusskupplung mit Schutzkontakt (Steckvorrichtungen nach EN 60309)
Wir empfehlen als Versorgungsleitung ein CEE-Verbindungskabel mit CEE-Stecker
und CEE-Kupplung. Wenn diese Anschlussmöglichkeit nicht gegeben ist, emp-
fehlen wir folgende Kombination mit einem Schuko-Stecker:
Bild 94
Anschlussmöglichkeiten 230-V-
Anschluss
Adapterkabel:
CEE 17 Anschlusskupplung mit Schutzkontakt (Bild 94,1) – Stecker mit Schutz-
kontakt (Bild 94,2)
Kabeltrommel:
Steckdose mit Schutzkontakt (Bild 94,3) – Stecker mit Schutzkontakt (Bild 94,4)
Adapterkabel:
Anschlusskupplung mit Schutzkontakt (Bild 94,5) – CEE 17 Stecker mit Schutz-
kontakt (Bild 94,6)
Bei Verwendung einer CEE 17 Winkelkupplung mit rückseitig eingebauter
Steckdose (Bild 95,1) nur einen gummierten und versiegelten IP 44 Stecker
mit Schutzkontakt (Bild 95,2) verwenden. Keine Stecker ohne Schutzkontakt
(Bild 95,3) verwenden. Gefahr eines Stromschlages!
Je nach Ausführung ist die Klappe für den 230-V-Anschluss mit dem Symbol " "
gekennzeichnet.
Außenklappe öffnen.
Je nach Ausführung die Abdeckung nach oben kippen.
Stecker einstecken.
Je nach Ausführung den Stecker vor dem Herausziehen entriegeln.
2
) flexible Gummischlauchleitung
Bild 95
97
Anschluss an eine Winkelkupp-
lung mit Steckdose
