Umbau zum Bettunterbau:
7.7.2
Arretieren:
Wohnen

Tische

Hängetisch mit Gelenkstützfuß

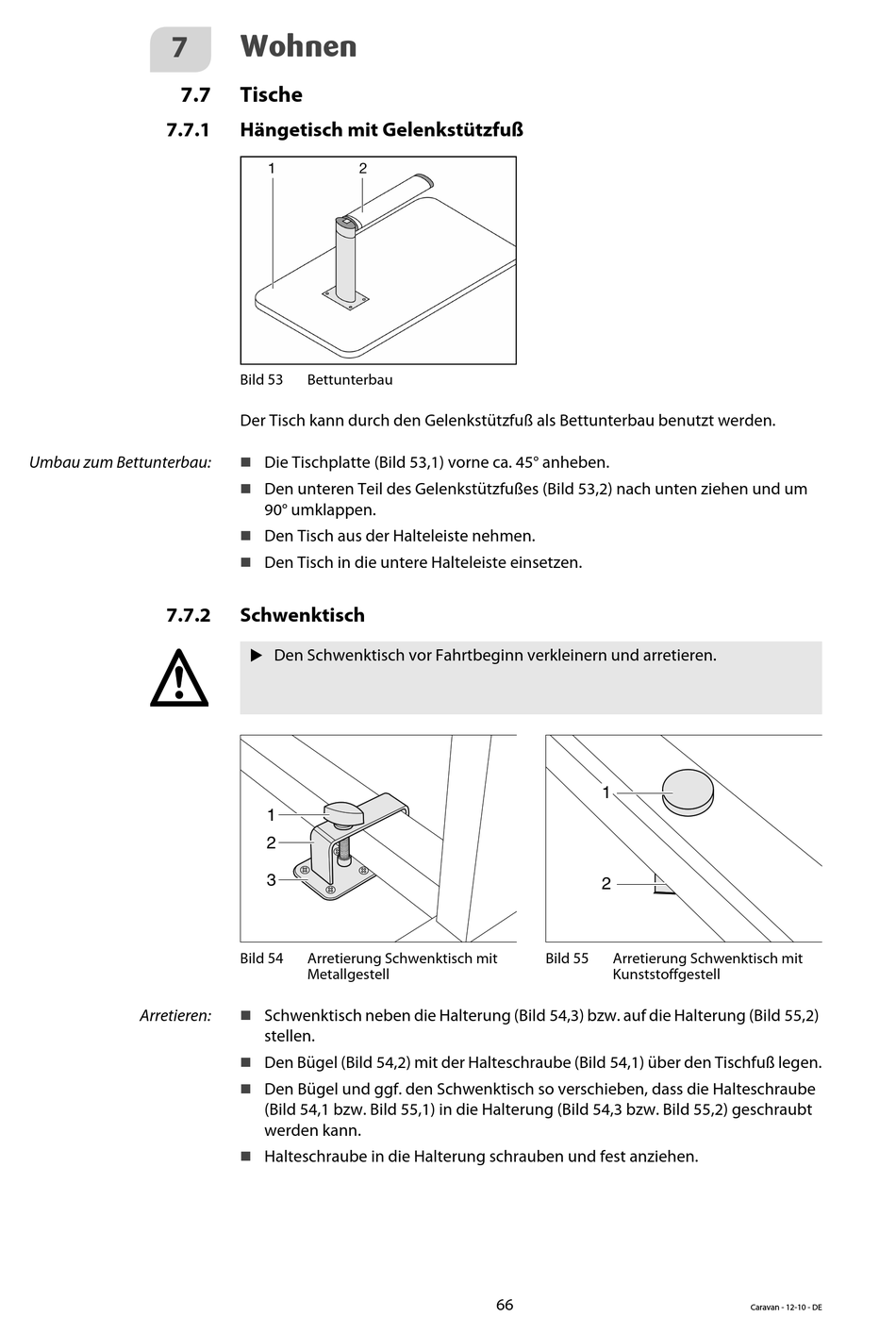

Bild 53 Bettunterbau
Der Tisch kann durch den Gelenkstützfuß als Bettunterbau benutzt werden.

Die Tischplatte (Bild 53,1) vorne ca. 45° anheben.

Den unteren Teil des Gelenkstützfußes (Bild 53,2) nach unten ziehen und um
90° umklappen.

Den Tisch aus der Halteleiste nehmen.

Den Tisch in die untere Halteleiste einsetzen.

Schwenktisch


Den Schwenktisch vor Fahrtbeginn verkleinern und arretieren.
1
2
3
Bild 54 Arretierung Schwenktisch mit
Metallgestell

Schwenktisch neben die Halterung (Bild 54,3) bzw. auf die Halterung (Bild 55,2)
stellen.

Den Bügel (Bild 54,2) mit der Halteschraube (Bild 54,1) über den Tischfuß legen.

Den Bügel und ggf. den Schwenktisch so verschieben, dass die Halteschraube
(Bild 54,1 bzw. Bild 55,1) in die Halterung (Bild 54,3 bzw. Bild 55,2) geschraubt
werden kann.

Halteschraube in die Halterung schrauben und fest anziehen.
1
2
Bild 55 Arretierung Schwenktisch mit
Kunststoffgestell
