Wohnen

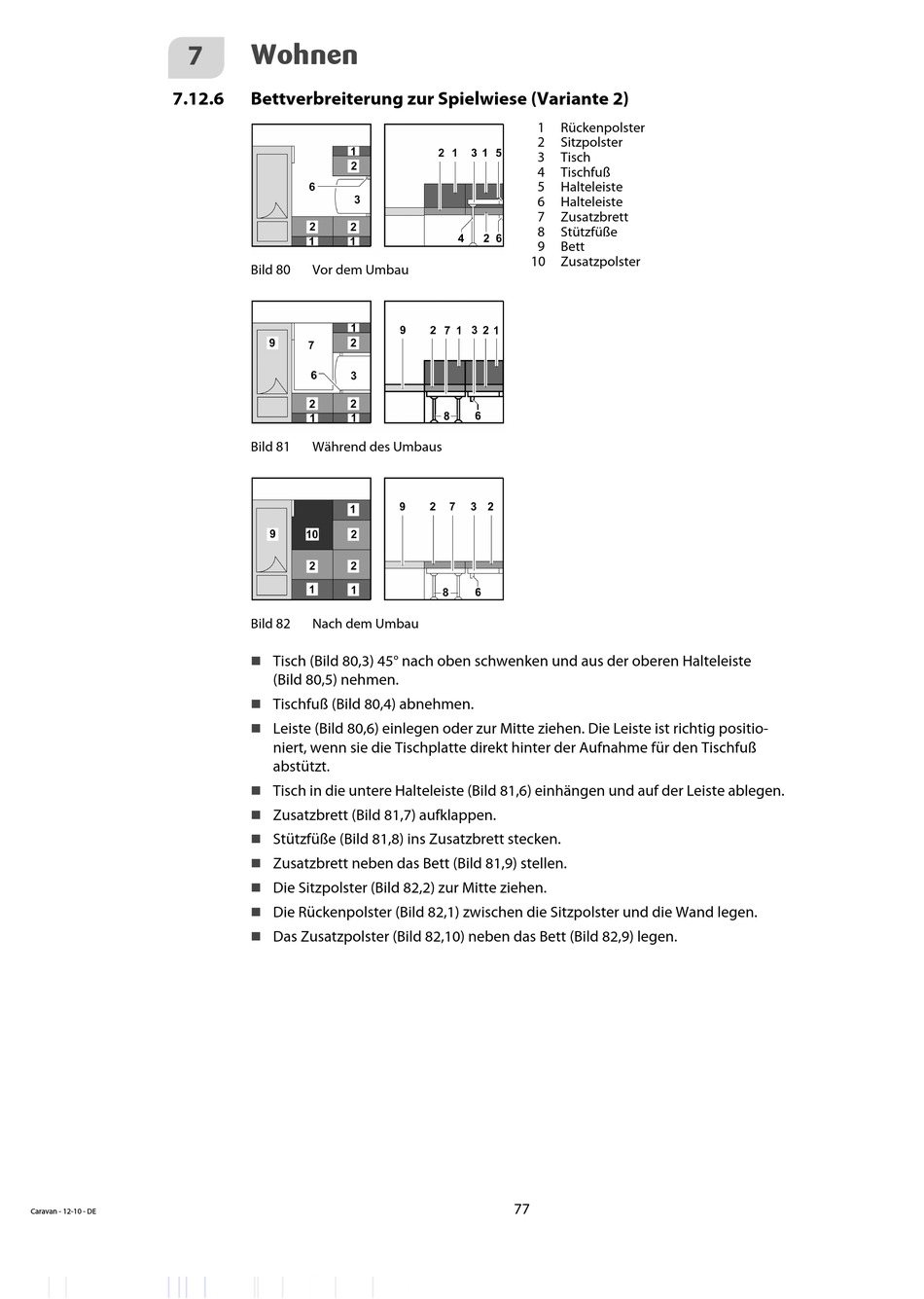

Bettverbreiterung zur Spielwiese (Variante 2)

Bild 80 Vor dem Umbau
Bild 81 Während des Umbaus
Bild 82 Nach dem Umbau

Tisch (Bild 80,3) 45° nach oben schwenken und aus der oberen Halteleiste
(Bild 80,5) nehmen.

Tischfuß (Bild 80,4) abnehmen.

Leiste (Bild 80,6) einlegen oder zur Mitte ziehen. Die Leiste ist richtig positio-
niert, wenn sie die Tischplatte direkt hinter der Aufnahme für den Tischfuß
abstützt.

Tisch in die untere Halteleiste (Bild 81,6) einhängen und auf der Leiste ablegen.

Zusatzbrett (Bild 81,7) aufklappen.

Stützfüße (Bild 81,8) ins Zusatzbrett stecken.

Zusatzbrett neben das Bett (Bild 81,9) stellen.

Die Sitzpolster (Bild 82,2) zur Mitte ziehen.

Die Rückenpolster (Bild 82,1) zwischen die Sitzpolster und die Wand legen.

Das Zusatzpolster (Bild 82,10) neben das Bett (Bild 82,9) legen.
1 Rückenpolster
2 Sitzpolster
3 Tisch
4 Tischfuß
5 Halteleiste
6 Halteleiste
7 Zusatzbrett
8 Stützfüße
9 Bett
10 Zusatzpolster
