Halogeneinbauleuchte (Flach); Halogeneinbauleuchte Mit Gehäuse - Dethleffs Caravan Bedienungsanleitung

Wartung
13
13.8.4

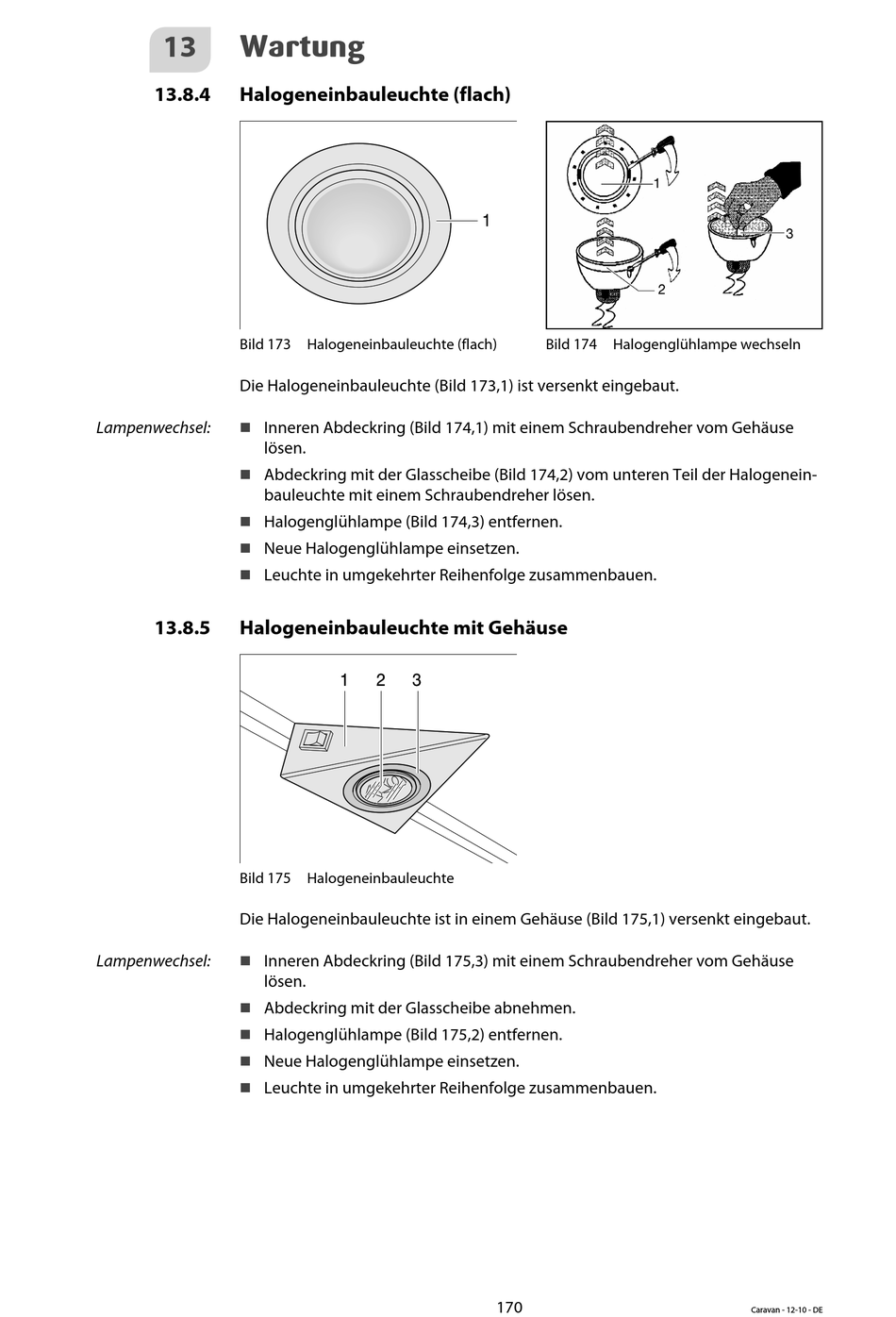

Halogeneinbauleuchte (flach)

Bild 173 Halogeneinbauleuchte (flach)
Die Halogeneinbauleuchte (Bild 173,1) ist versenkt eingebaut.

Lampenwechsel: Inneren Abdeckring (Bild 174,1) mit einem Schraubendreher vom Gehäuse
lösen.

Abdeckring mit der Glasscheibe (Bild 174,2) vom unteren Teil der Halogenein-
bauleuchte mit einem Schraubendreher lösen.

Halogenglühlampe (Bild 174,3) entfernen.

Neue Halogenglühlampe einsetzen.

Leuchte in umgekehrter Reihenfolge zusammenbauen.
13.8.5 Halogeneinbauleuchte mit Gehäuse
Bild 175 Halogeneinbauleuchte
Die Halogeneinbauleuchte ist in einem Gehäuse (Bild 175,1) versenkt eingebaut.

Lampenwechsel: Inneren Abdeckring (Bild 175,3) mit einem Schraubendreher vom Gehäuse
lösen.

Abdeckring mit der Glasscheibe abnehmen.

Halogenglühlampe (Bild 175,2) entfernen.

Neue Halogenglühlampe einsetzen.

Leuchte in umgekehrter Reihenfolge zusammenbauen.
Bild 174 Halogenglühlampe wechseln
170
Caravan - 12-10 - DE
