Vor der Fahrt
4
4.4.2

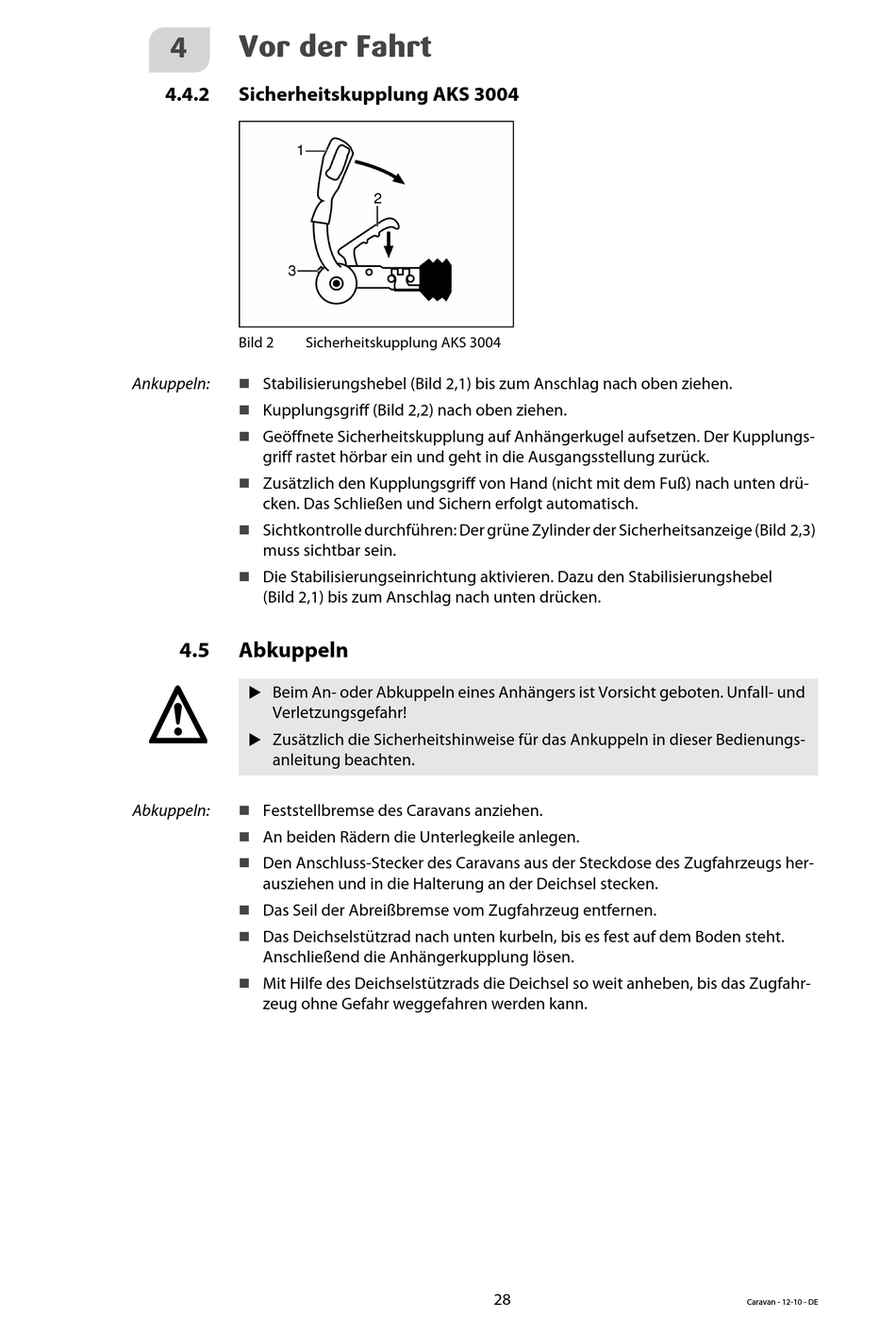

Sicherheitskupplung AKS 3004
Bild 2
Ankuppeln:
Stabilisierungshebel (Bild 2,1) bis zum Anschlag nach oben ziehen.
Kupplungsgriff (Bild 2,2) nach oben ziehen.
Geöffnete Sicherheitskupplung auf Anhängerkugel aufsetzen. Der Kupplungs-
griff rastet hörbar ein und geht in die Ausgangsstellung zurück.
Zusätzlich den Kupplungsgriff von Hand (nicht mit dem Fuß) nach unten drü-
cken. Das Schließen und Sichern erfolgt automatisch.
Sichtkontrolle durchführen: Der grüne Zylinder der Sicherheitsanzeige (Bild 2,3)
muss sichtbar sein.
Die Stabilisierungseinrichtung aktivieren. Dazu den Stabilisierungshebel
(Bild 2,1) bis zum Anschlag nach unten drücken.
4.5
Abkuppeln
Beim An- oder Abkuppeln eines Anhängers ist Vorsicht geboten. Unfall- und
Verletzungsgefahr!
Zusätzlich die Sicherheitshinweise für das Ankuppeln in dieser Bedienungs-
anleitung beachten.
Abkuppeln:
Feststellbremse des Caravans anziehen.
An beiden Rädern die Unterlegkeile anlegen.
Den Anschluss-Stecker des Caravans aus der Steckdose des Zugfahrzeugs her-
ausziehen und in die Halterung an der Deichsel stecken.
Das Seil der Abreißbremse vom Zugfahrzeug entfernen.
Das Deichselstützrad nach unten kurbeln, bis es fest auf dem Boden steht.
Anschließend die Anhängerkupplung lösen.
Mit Hilfe des Deichselstützrads die Deichsel so weit anheben, bis das Zugfahr-
zeug ohne Gefahr weggefahren werden kann.
Sicherheitskupplung AKS 3004
28
Caravan - 12-10 - DE
