7
Fernsehkonsole schwenken:
Flachbildschirm mit
Gelenkarm
Flachbildschirm mit
Gelenkarm positionieren:
Flachbildschirm mit
Schwenkarm
Flachbildschirm mit
Schwenkarm positionieren:
Caravan - 12-10 - DE
Wohnen
Entriegelungsknopf (Bild 59,1) ziehen und Flachbildschirm (Bild 59,2) in die
gewünschte Position schwenken.
Rändelschraube (Bild 59,3) lösen.
Gewünschte Neigung des Flachbildschirms einstellen und Rändelschraube
wieder festdrehen.

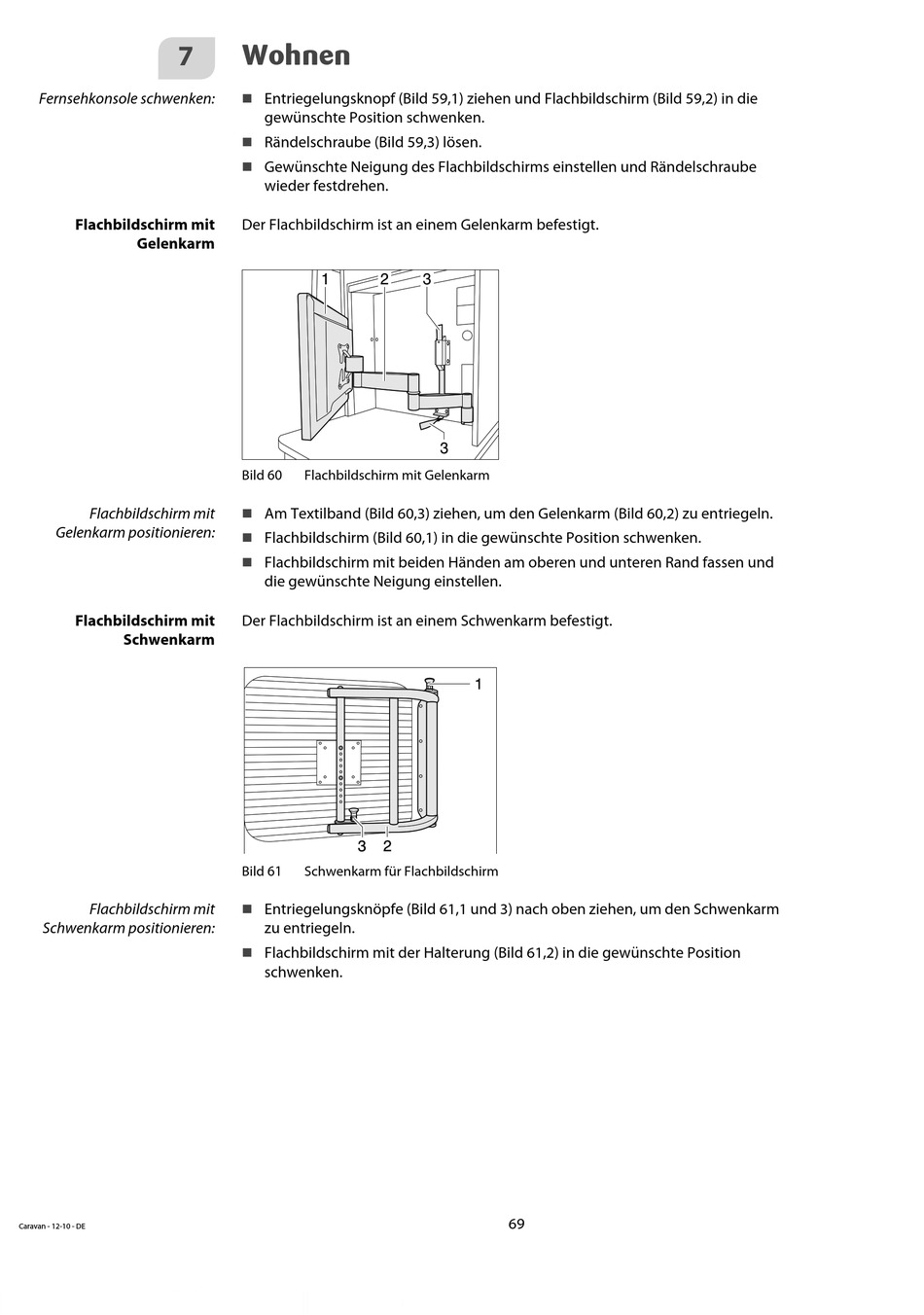

Der Flachbildschirm ist an einem Gelenkarm befestigt.
Bild 60
Flachbildschirm mit Gelenkarm
Am Textilband (Bild 60,3) ziehen, um den Gelenkarm (Bild 60,2) zu entriegeln.
Flachbildschirm (Bild 60,1) in die gewünschte Position schwenken.
Flachbildschirm mit beiden Händen am oberen und unteren Rand fassen und
die gewünschte Neigung einstellen.
Der Flachbildschirm ist an einem Schwenkarm befestigt.
Bild 61
Schwenkarm für Flachbildschirm
Entriegelungsknöpfe (Bild 61,1 und 3) nach oben ziehen, um den Schwenkarm
zu entriegeln.
Flachbildschirm mit der Halterung (Bild 61,2) in die gewünschte Position
schwenken.
69
