10
Gasbetrieb
Einschalten:
Ausschalten:
230-V-Elektrobetrieb
Einschalten:
Einbaugeräte
Der Boiler wird ausschließlich mit Gas betrieben.
Boiler
ruma
230V~

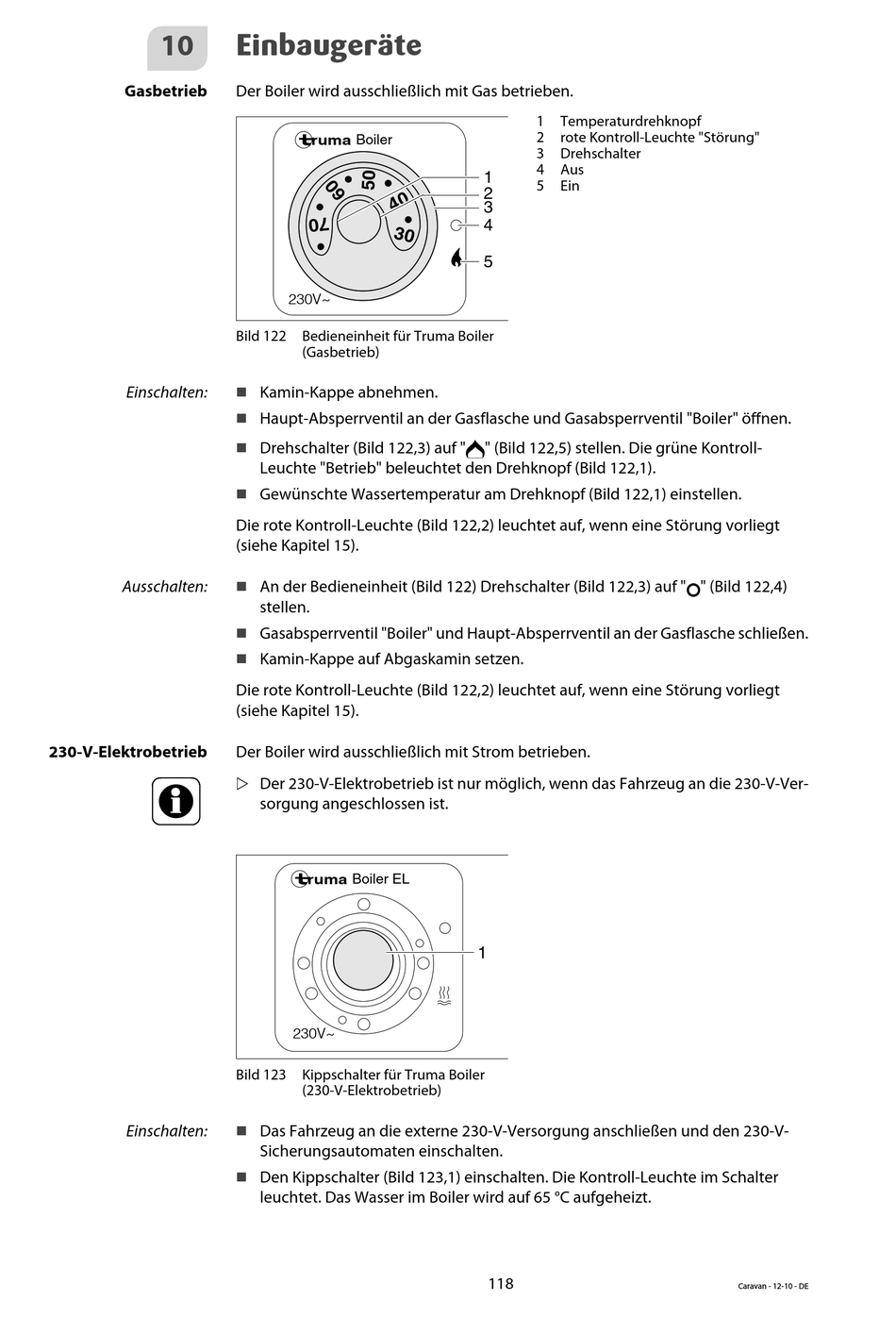

Bild 122 Bedieneinheit für Truma Boiler
(Gasbetrieb)
Kamin-Kappe abnehmen.
Haupt-Absperrventil an der Gasflasche und Gasabsperrventil "Boiler" öffnen.
Drehschalter (Bild 122,3) auf "
Leuchte "Betrieb" beleuchtet den Drehknopf (Bild 122,1).
Gewünschte Wassertemperatur am Drehknopf (Bild 122,1) einstellen.
Die rote Kontroll-Leuchte (Bild 122,2) leuchtet auf, wenn eine Störung vorliegt
(siehe Kapitel 15).
An der Bedieneinheit (Bild 122) Drehschalter (Bild 122,3) auf " " (Bild 122,4)
stellen.
Gasabsperrventil "Boiler" und Haupt-Absperrventil an der Gasflasche schließen.
Kamin-Kappe auf Abgaskamin setzen.
Die rote Kontroll-Leuchte (Bild 122,2) leuchtet auf, wenn eine Störung vorliegt
(siehe Kapitel 15).
Der Boiler wird ausschließlich mit Strom betrieben.
Der 230-V-Elektrobetrieb ist nur möglich, wenn das Fahrzeug an die 230-V-Ver-
sorgung angeschlossen ist.
ruma
Boiler EL
230V~
Bild 123 Kippschalter für Truma Boiler
(230-V-Elektrobetrieb)
Das Fahrzeug an die externe 230-V-Versorgung anschließen und den 230-V-
Sicherungsautomaten einschalten.
Den Kippschalter (Bild 123,1) einschalten. Die Kontroll-Leuchte im Schalter
leuchtet. Das Wasser im Boiler wird auf 65 °C aufgeheizt.
1
Temperaturdrehknopf
2
rote Kontroll-Leuchte "Störung"
3
Drehschalter
4
Aus
1
5
Ein
2
3
4
5
" (Bild 122,5) stellen. Die grüne Kontroll-
1
118
Caravan - 12-10 - DE
