4
Halterung im TV-Schrank
Flachbildschirm verstauen:
Halterung mit Gelenkarm
Flachbildschirm verstauen:
Halterung mit Schwenkarm
Flachbildschirm verstauen:

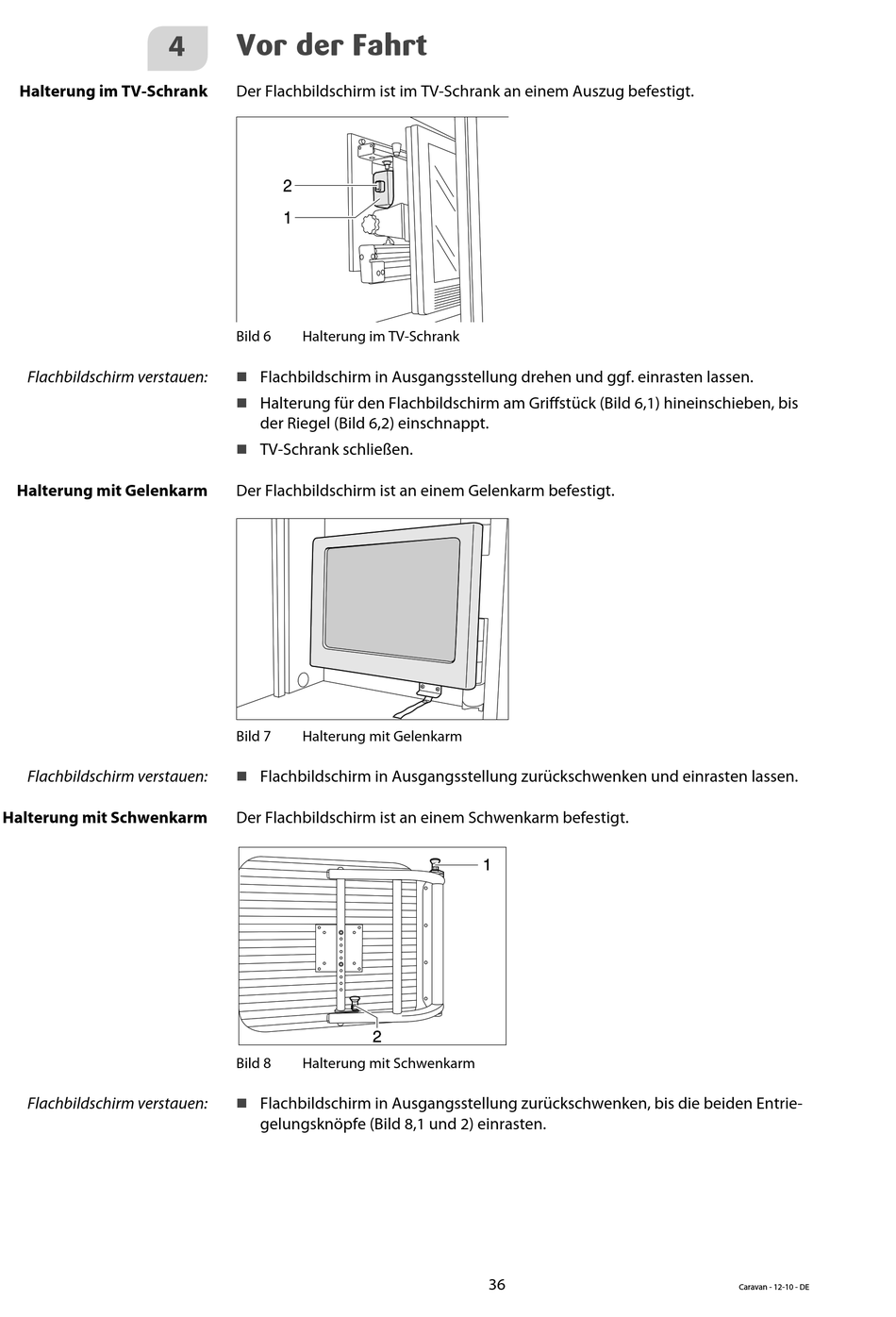

Vor der Fahrt
Der Flachbildschirm ist im TV-Schrank an einem Auszug befestigt.
Bild 6
Halterung im TV-Schrank
Flachbildschirm in Ausgangsstellung drehen und ggf. einrasten lassen.
Halterung für den Flachbildschirm am Griffstück (Bild 6,1) hineinschieben, bis
der Riegel (Bild 6,2) einschnappt.
TV-Schrank schließen.
Der Flachbildschirm ist an einem Gelenkarm befestigt.
Bild 7
Halterung mit Gelenkarm
Flachbildschirm in Ausgangsstellung zurückschwenken und einrasten lassen.
Der Flachbildschirm ist an einem Schwenkarm befestigt.
Bild 8
Halterung mit Schwenkarm
Flachbildschirm in Ausgangsstellung zurückschwenken, bis die beiden Entrie-
gelungsknöpfe (Bild 8,1 und 2) einrasten.
36
Caravan - 12-10 - DE
