13
13.4.3
Stabilisierungs-einrichtung
(seitliche Reibebeläge)
kontrollieren
13.5
Caravan - 12-10 - DE
Wartung
WS 3000 D

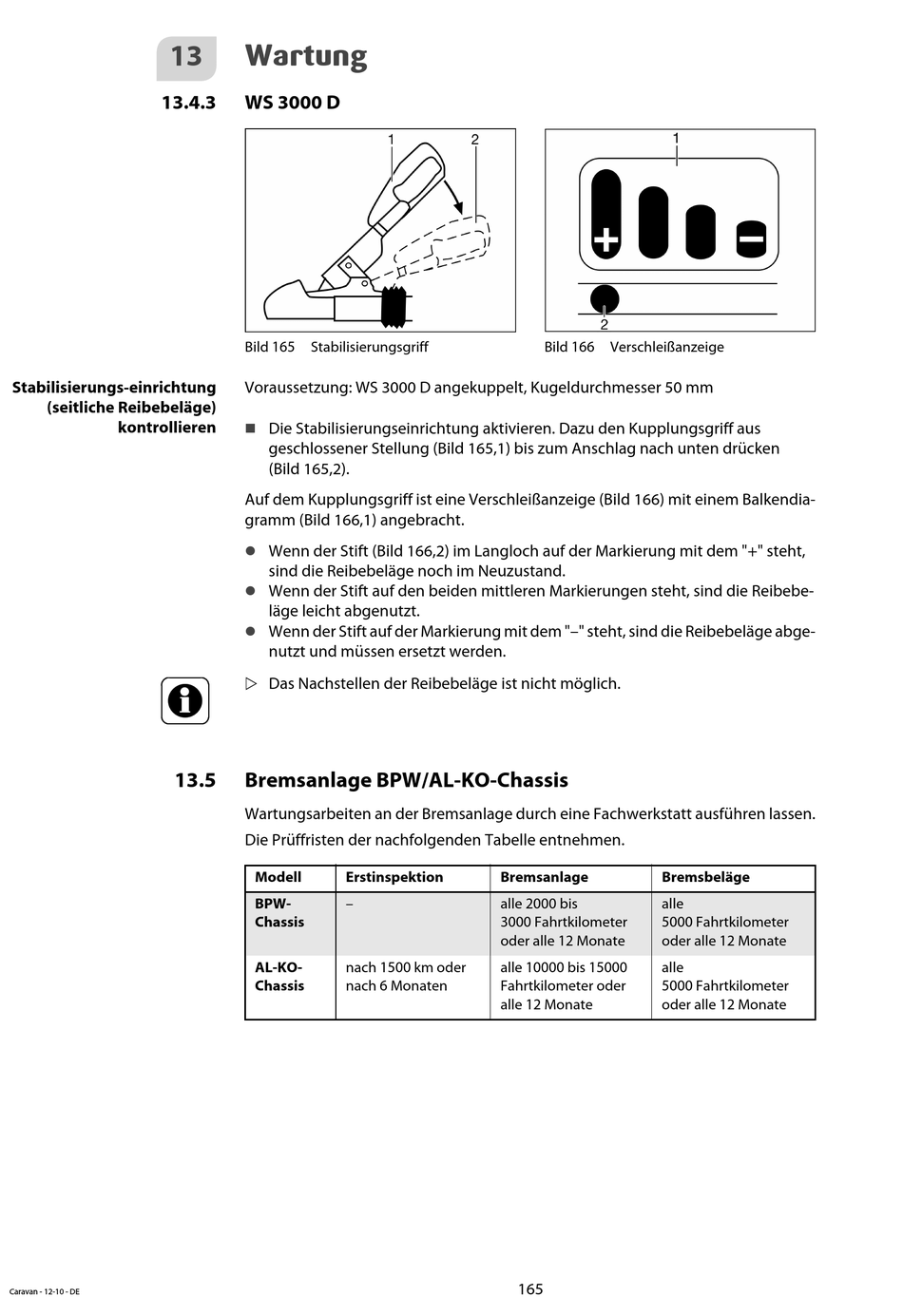

Bild 165 Stabilisierungsgriff
Voraussetzung: WS 3000 D angekuppelt, Kugeldurchmesser 50 mm
Die Stabilisierungseinrichtung aktivieren. Dazu den Kupplungsgriff aus
geschlossener Stellung (Bild 165,1) bis zum Anschlag nach unten drücken
(Bild 165,2).
Auf dem Kupplungsgriff ist eine Verschleißanzeige (Bild 166) mit einem Balkendia-
gramm (Bild 166,1) angebracht.
Wenn der Stift (Bild 166,2) im Langloch auf der Markierung mit dem "+" steht,
sind die Reibebeläge noch im Neuzustand.
Wenn der Stift auf den beiden mittleren Markierungen steht, sind die Reibebe-
läge leicht abgenutzt.
Wenn der Stift auf der Markierung mit dem "–" steht, sind die Reibebeläge abge-
nutzt und müssen ersetzt werden.
Das Nachstellen der Reibebeläge ist nicht möglich.
Bremsanlage BPW/AL-KO-Chassis
Wartungsarbeiten an der Bremsanlage durch eine Fachwerkstatt ausführen lassen.
Die Prüffristen der nachfolgenden Tabelle entnehmen.
Modell
Erstinspektion
BPW-
–
Chassis
AL-KO-
nach 1500 km oder
Chassis
nach 6 Monaten
Bild 166 Verschleißanzeige
Bremsanlage
Bremsbeläge
alle 2000 bis
alle
3000 Fahrtkilometer
5000 Fahrtkilometer
oder alle 12 Monate
oder alle 12 Monate
alle 10000 bis 15000
alle
Fahrtkilometer oder
5000 Fahrtkilometer
alle 12 Monate
oder alle 12 Monate
