4.6 Parametrierung der DP-Kommunikation
Bild 4-8
4.6.3
Äquidistanter Master zyklischer Anteil TDX
Vorgehen
Nachdem für alle DP‑Slave die Synchronisation auf den äquidistanten DP‑Zyklus aktiviert wurde,
muss der Zeitbedarf des zyklischen Anteils der DP‑Kommunikation neu berechnet werden.
Die Berechnung wird automatisch vom DP‑Master bei jeder Aktivierung des äquidistanten
Buszyklus ausgeführt. Dies geschieht im folgenden Dialog durch Ab‑/Anwahl des Optionsfeldes
"Äquidistanten Buszyklus aktivieren".

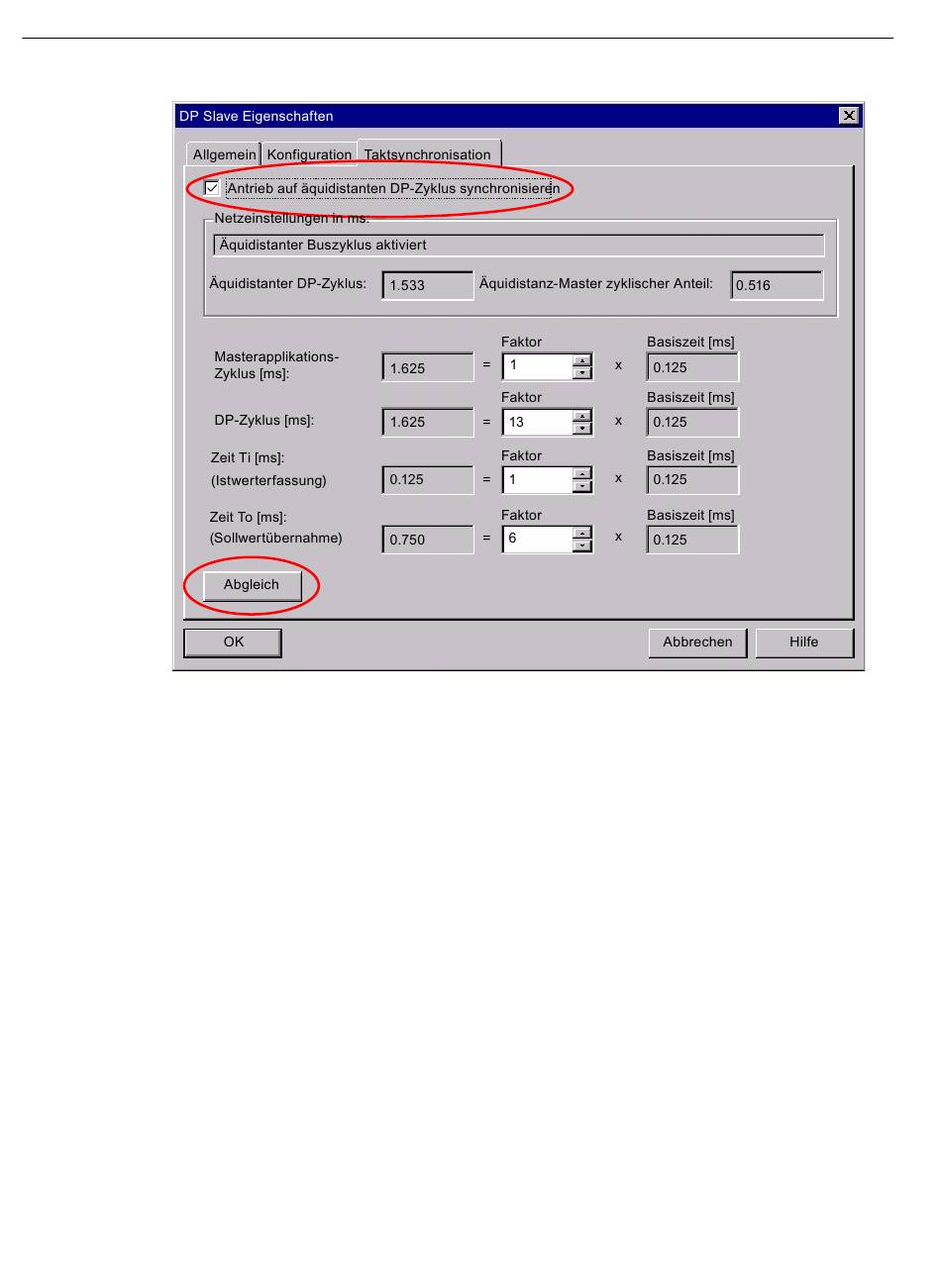

Dialog: Fortsetzung
Dialogmaske: DP Slave Eigenschaften
Register: Allgemein
64
Dialog "DP Slave Eigenschaften"
Gruppe: Teilnehmer/Mastersystem
Schaltfläche: PROFIBUS...
Dialogmaske: Eigenschaften - PROFIBUS Schnittstelle ADI4 ...
