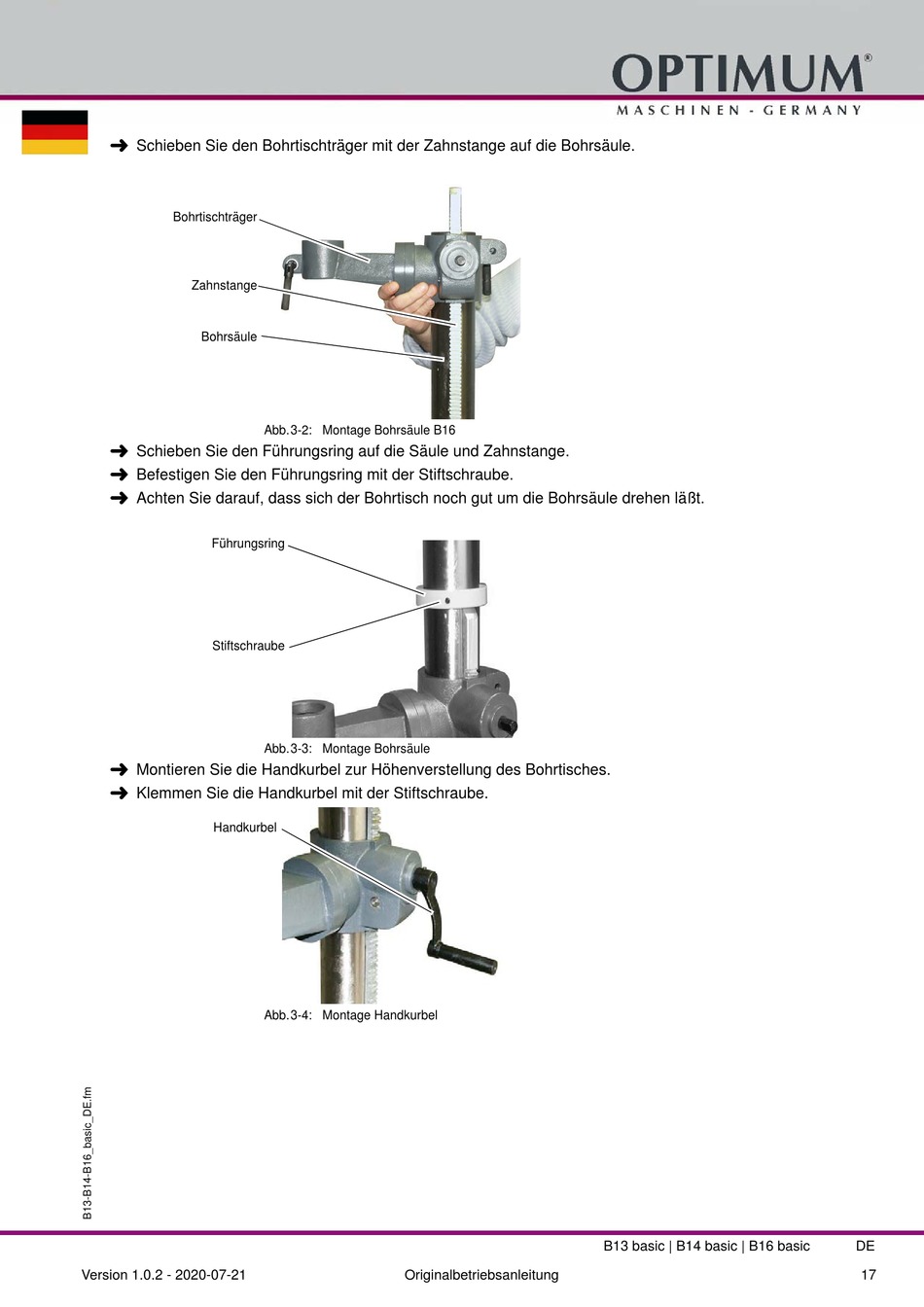

Schieben Sie den Bohrtischträger mit der Zahnstange auf die Bohrsäule.
Bohrtischträger
Zahnstange
Bohrsäule
Schieben Sie den Führungsring auf die Säule und Zahnstange.
Befestigen Sie den Führungsring mit der Stiftschraube.
Achten Sie darauf, dass sich der Bohrtisch noch gut um die Bohrsäule drehen läßt.
Führungsring
Stiftschraube
Montieren Sie die Handkurbel zur Höhenverstellung des Bohrtisches.
Klemmen Sie die Handkurbel mit der Stiftschraube.
Handkurbel
Version 1.0.2 - 2020-07-21
Abb.3-2: Montage Bohrsäule B16
Abb.3-3: Montage Bohrsäule
Abb.3-4: Montage Handkurbel
Originalbetriebsanleitung
B13 basic | B14 basic | B16 basic
DE
17
