I
NTELLISYS

3.2 - Integrierter QPA-Regler

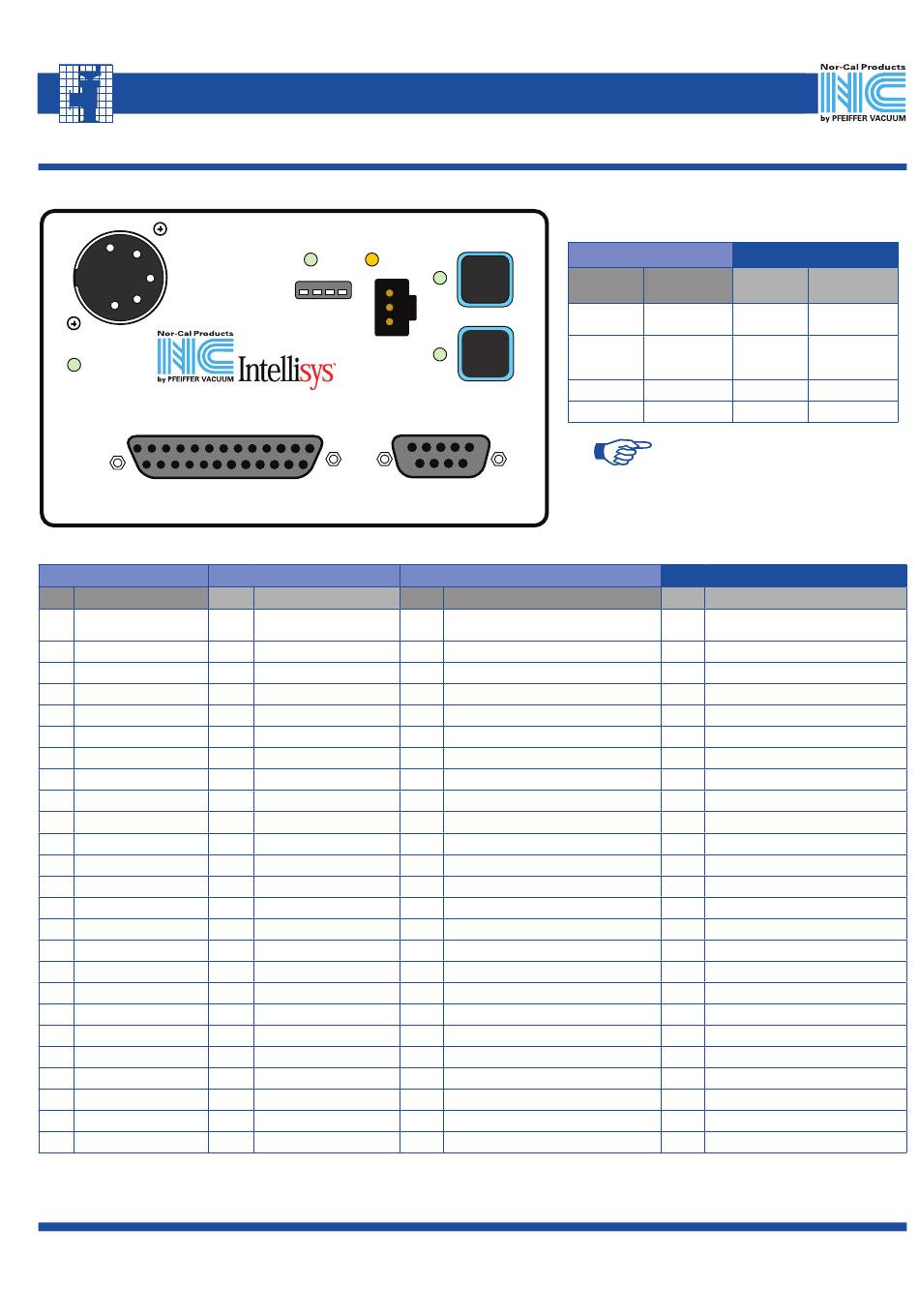

ABBILDUNG 3.2 – INTEGRIERTER QPA-REGLER
POWER
IQ + SERIES
AD AP TIV E P R E S S U R E C O N TR O L L E R
AUXILIARY
STROMVERSORGUNG
PIN
FUNKTION
1
+24 VDC
Eingangsspannung
2
Rückleiter
3
Erde
1
4
N-C Net Hoch
2
5
N-C Net Niedrig
2
Mit Erdungsanschluss der Stromversorgung verbinden
1
N-C Net ist ein urheberrechtlich geschütztes Kommunikationsprotokoll. Verbinden Sie diese Pins ausschließlich mit zugelasse-
2
nen Artikeln von Nor-Cal.
+1-800-824-4166 oder +1-530-842-4457 • ncsales @ n-c.com • www.n-c.com
A
DAPTIVE
Ctrl
Fault
SW1
SVC
PORT
TABELLE 3.2 – INTEGRIERTER QPA-REGLER
SERVICE PORT
PIN
FUNKTION
1
Nur autorisierte Techniker
2
Nur autorisierte Techniker
3
Nur autorisierte Techniker
D
RUCKREGLER
O P E N
DeviceNet
5-polig
XLR 5-polig
C L O S E
DB-25
DB-9
GAUGE
AUXILIARY
PIN
FUNKTION
1
Gehäusemasse
2
RS232 Tx (Daten von IQ+ an Host)
3
RS232 Rx (Daten von Host an IQ+)
4
Analoger CDG1-Ausgang
5
Analogmasse
6
Analoger Ventil-Ausgang
7
Digitalmasse / Gemeinsame RS-232-Masse
8
\Analoge Sollwert-Steuerung - Eingang\
9
Analoger Sollwert + Eingang
10
Analoger Sollwert - Eingang
11
Magnetspule 0 Rückl. (optional)
12
Magnetspule 1 Rückl. (optional)
13
\CDG2 - Eingang\
14
\Ventilinitialisierung freigeben - Eingang\
15
\Positionssteuerung - Eingang\
16
Analoger CDG2-Ausgang
17
Analogmasse
18
\Ventil schließen - Eingang\
19
\Ventil öffnen - Eingang\
20
\Fehlerstatus - Ausgang\
21
Magnetspule 24V Ausgang (optional)
22
\Ventil geöffnet - Ausgang\
23
\Ventil geschlossen - Ausgang\
24
TTL Gemeinsamer Ausgang
25
Gehäusemasse
TABELLE 3.2.1 - INTEGRIERTER QPA-REGLER -
ANSCHLUSSLISTE
REGLERANSCHLUSS
AUSFÜH-
ANSCHLUSS-
AUSFÜH-
RUNG
TYP
RUNG
Stecker
DeviceNet
Micro 5-polig
Stecker
Neutrix NC5FX
5-polig XLR
(oder gleichw.)
Buchse
DB-25
Buchse
DB-9
HINWEIS:
• Siehe Abschnitt 5 für Einzelheiten zum
Schalter SW1 und zu den Drucktasten
OPEN und CLOSE.
• Siehe Abschnitt 7 für die Funktion der
digitalen I/O-Pins am Auxiliary Port.
PIN
1
CDG1 +
2
+ 15 VDC CDG Versorgung (optional)
3
- 15 VDC CDG Versorgung (optional)
4
reserviert
5
CDG2 +
6
CDG2 -
7
reserviert
8
CDG1 -
9
CDG-Rückleiter (optional)
77-00041 © Nor-Cal Products, Inc. REV A-B
KABELANSCHLUSS
ANSCHLUSS-
TYP
Buchse
Buchse
Stecker
Stecker
GAUGE
FUNKTION
