9.3 Gaseinstellung nach der
Düsendruckmethode
Nur erforderlich nach Anpassung an Erd-
gas 2LL oder nach Umstellung auf Flüssig-
gas 3PB Versiegelung sichtbar entfernen!
(wegkratzen)
Gaseinstellung wie folgt vornehmen:
•
Verschlußschraube im Düsendruck-
Meßstutzen (5) herausschrauben und
Gas-Druckmeßgerät mit einer Auflösung
von mindestens 0,1 mbar am Düsen-
druck-Meßstutzen (5) anschließen.
•
Kessel in Betrieb nehmen, entsprechend
Kapitel 8 Betriebsbereitstellung auf
Seite 22.
Hinweis: Es ist unbedingt auf die ein-
wandfreie Befüllung der Kesselanlage
mit Wasser zu achten.
(Bei Kesseln mit Compaktregler VRC...
ist bei hohen Außentemperaturen der
Betriebsarten-Wahlschalter auf
Symbol zu stellen).
•
Düsendruck mit dem Tabellenwert
(Tabelle 9.1 Düsendruckwerte auf Seite
25) vergleichen.
•
Düsendruck (falls erforderlich) an der
Schraube (1) einregulieren.
26
– Linksdrehen:
Düsendruck niedriger - weniger Gas
+ Rechtsdrehen:
Düsendruck höher - mehr Gas
•
Kessel außer Betrieb nehmen.
•
Gasabsperrhahn in der Hauptgaszulei-
tung des Kessels schließen.
•
Gas-Druckmeßgerät abnehmen.
•
Schraube im Düsendruck-Meßstutzen
(5) einschrauben und dicht zudrehen.
•
Bei Kesseln mit Compaktregler VRC...
diesen in Grundstellung bringen. Siehe
Bedienungsanleitung des VRC - Set...
2

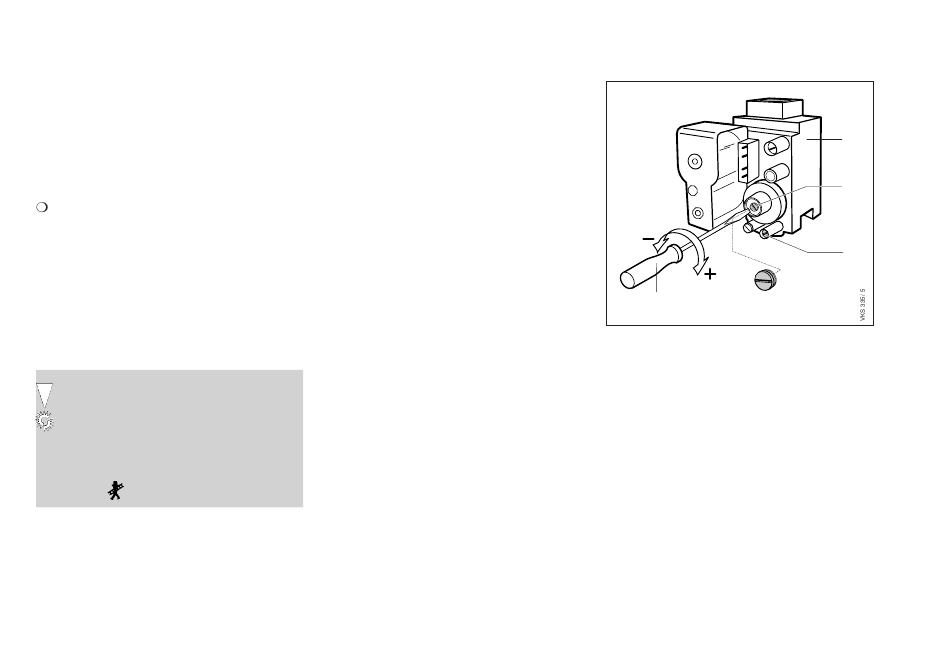

Abb. 9.1 Gaseinstellung-Düsendruck
1 Schraube für Gaseinstellung
2 Schraubendreher
4 Gasregelblock
5 Düsendruck-Meßstutzen
4
1
5
