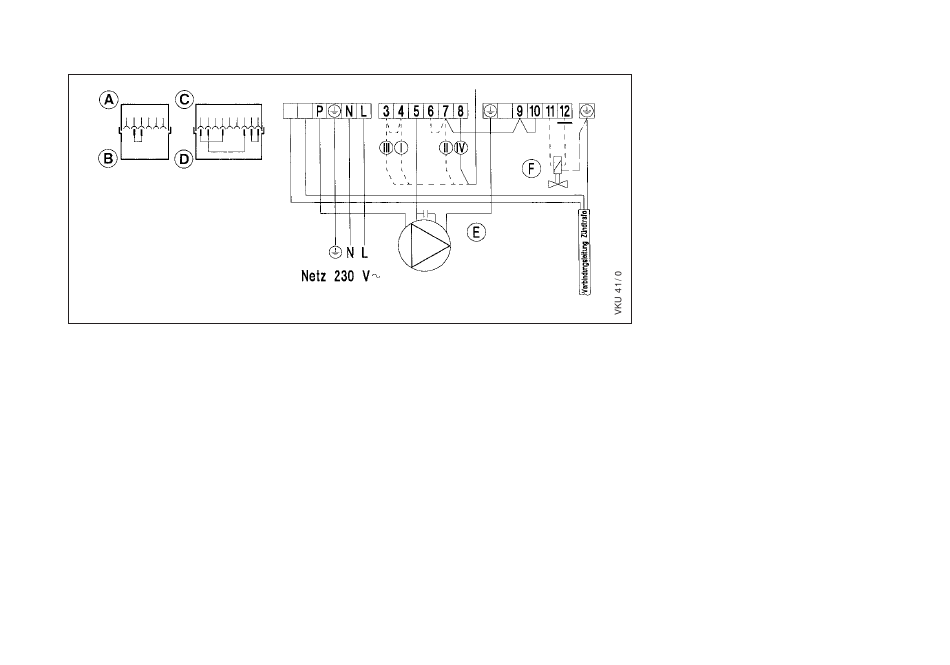

Abb. 7.1
Elektro-Anschlüsse
Legende zu Abb. 7.1 Elektro-Anschlüsse
Netzanschluß 230 V 50 Hz
A 6-poliger Anschlußstecker für VRC
B 6-poliger Blindstecker
C 9-poliger Anschlußstecker für VIH
D 9-poliger Blindstecker
E Heizungsumwälzpumpe
F Externes Magnetventil
(bauseits bei Flüssiggas unter
Erdgleiche)
•
Brücke 3-4 einsetzen:
wenn kein Regelgerät oder kein Raum-
thermostat angeschlossen wird.
(z.B. auch bei Probebetrieb, d.h.
Betrieb des Kessels nur über Kessel-
temperaturregler).
•
Brücke 3-4 nicht einsetzen:
wenn ein VRC-CB oder ein Raum-
thermostat angeschlossen wird.
•
Brücke 6-7 einsetzen: bei Anschluß
eines VIH... mit Funktionsschaltleiste
(-kasten) dabei wird die Speichertempe-
ratur durch den Temperaturregler in
der Funktionsschaltleiste gesteuert.
•
Brücke 6-7 nicht einsetzen: wenn die
Speichertemperatur des VIH... durch
ein VRC-Set..BW gesteuert wird.
•
Brücke 7-9-10 entfernen bei Anschluß
einer Abgasklappe und oder Wasser-
mangelsicherung.
(Siehe 7.1.2 Elektroanschluß einer
Abgasklappe und/oder Wasserman-
gelsicherung bzw. eines Magnetventils*
an der Kesselklemmenleiste auf
Seite 18).
