5.1.3 Sondenausführung Messumformer + Durchschnittstemperatur
Ø32 (1.26)

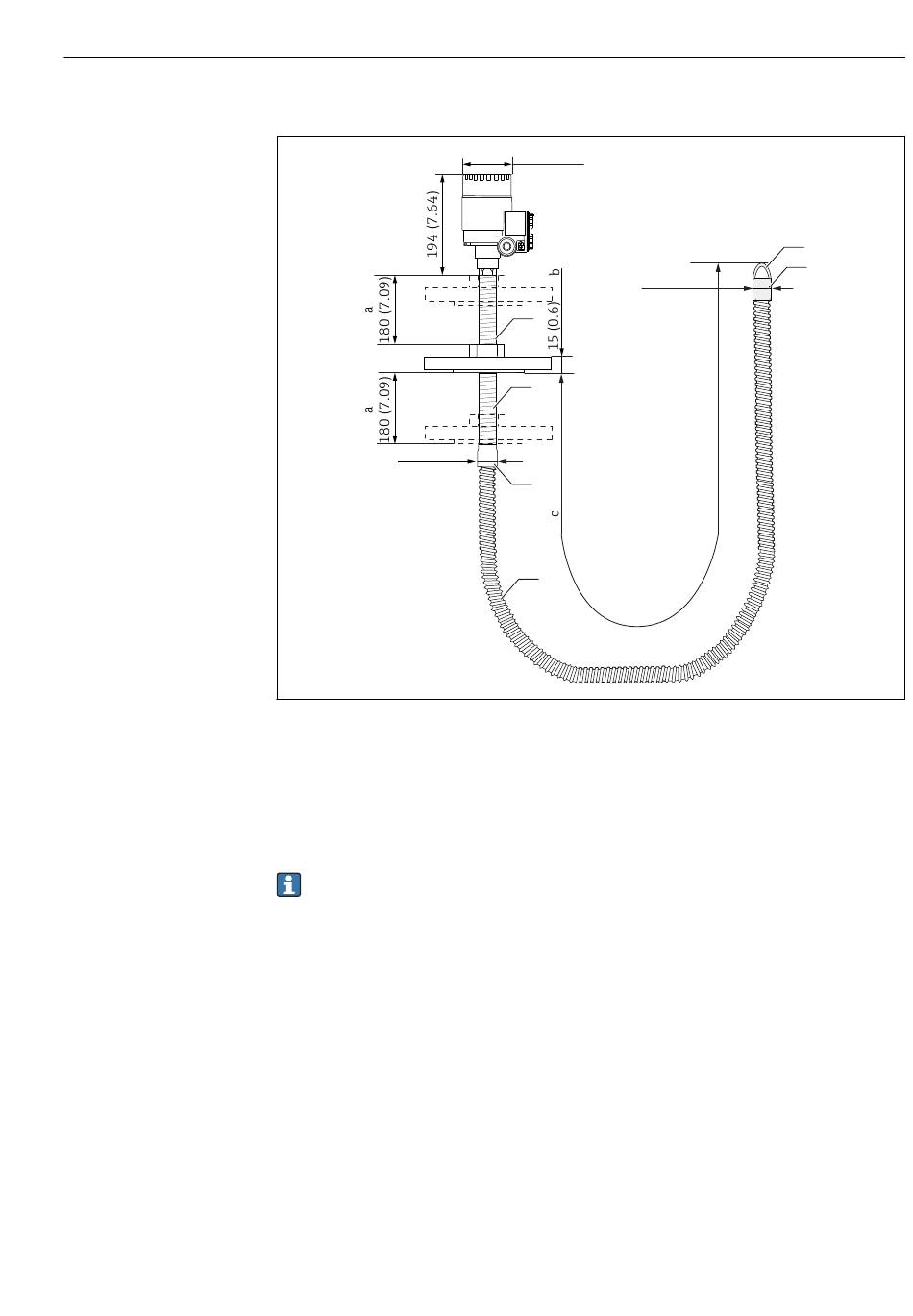

 19 Messumformer + Durchschnittstemperatursonde. Maßeinheit mm (in)
a Anpassbare Einbauhöhe
b Basierend auf Flanschnormen
c Länge des Thermometers (siehe unten)
1 SUS316
2 SUS316L
3 SUS316
Folgende Toleranzen gelten, unabhängig davon, ob eine optionale Wassertrenn-
schicht-Sonde vorhanden ist oder nicht.
• Wenn die Sonde 50 000 mm (1 968,5 in) lang ist oder weniger, beträgt die Toleranz
± 50 mm (1,97 in).
• Wenn die Sonde 50 001 ... 99 999 mm (1 968,54 ... 3 936,97 in) lang ist, beträgt
die Toleranz ± 100 mm (3,94 in).
Bei einem Gerät mit Einschweißflansch kann die Position des Flansches nicht verän-
dert werden.
Ø104 (4.1)
Ø36 (1.46)
1
1
1
2
Montage
3
1
A0038499
25
