Produktbeschreibung
16
3.3.4 Kombination aus NMT539 Ex d [ia] und TMD1 Ex d
Das Messgerät NMT539 zur Ermittlung der Durchschnittstemperatur kann über eine
lokale HART-Kommunikation (Ex d) an den Transmitter TMD1 oder ein Servo-Füllstands-
messgerät TGM5 angeschlossen werden. Da die lokale HART-Kommunikation digital ist,
kann sie im Vergleich zur konventionellen Methode mit Widerstandsthermometer ein grö-
ßeres Datenvolumen senden. Das bedeutet, dass der NMT539 nicht nur mit dem
DRM9700, sondern auch mit dem NRF560 arbeiten kann. Wenn ein NMT539 mit Was-
sertrennschicht-Sonde und ein NRF560 zusammen eingesetzt werden, muss sichergestellt
sein, dass die Versorgungsspannung zum TMD1 stabil 100 V AC oder mehr beträgt.

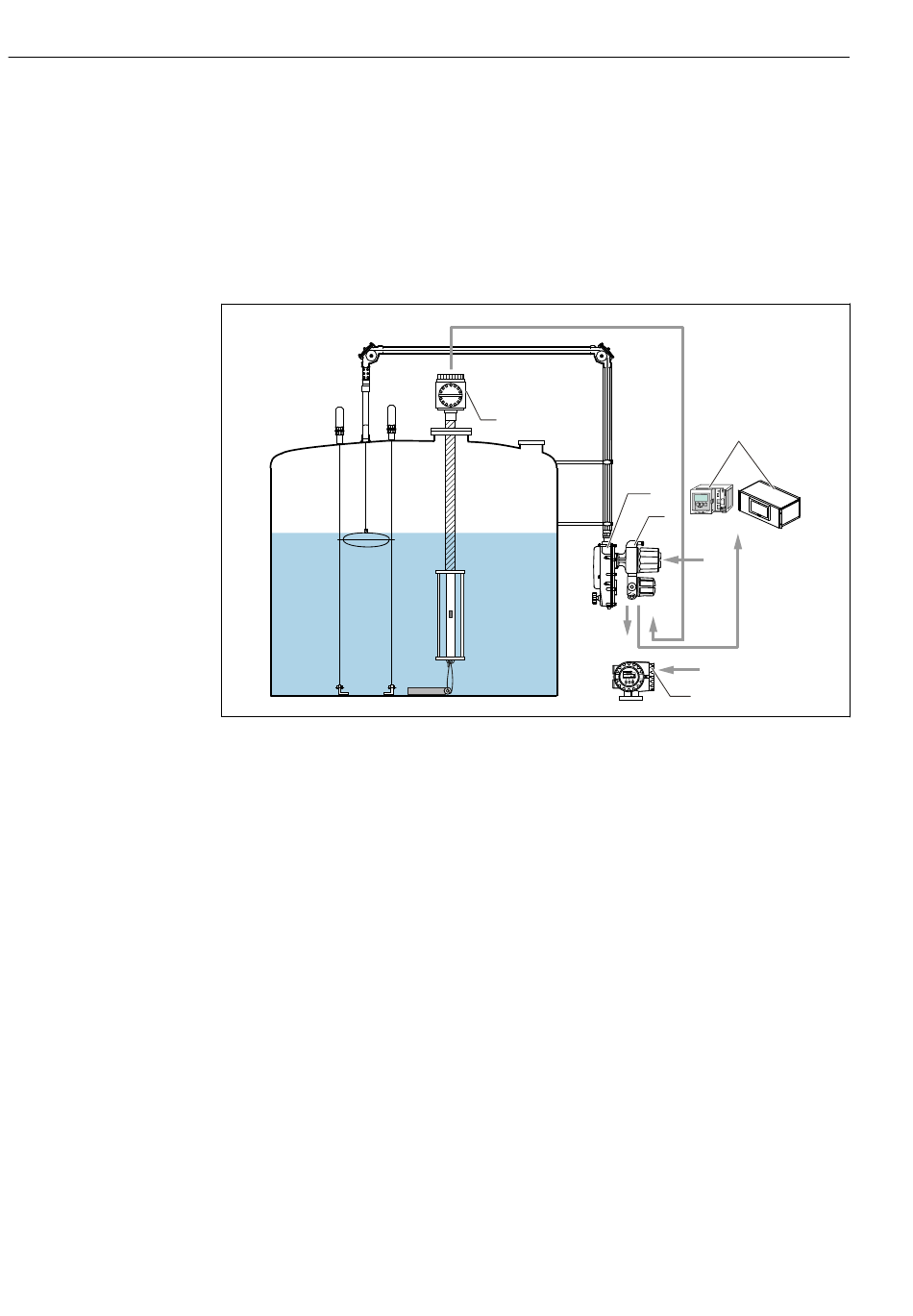

 4 Kombination aus NMT539 Ex d [ia] und TMD1
a Lokaler HART-Bus (Ex d) (Datenübertragung)
b Hilfsenergie
c Feldbus-Protokoll
d HART-Bus (Ex d) (Datenübertragung)
1 NMT539
2 Tankvision
3 LT5
4 TMD1
5 NRF560
a
1
3
4
d
Prothermo NMT539
2
b
c
b
5
A0038542
