Montage; Abmessungen Des Nmt539 - Endress+Hauser Prothermo NMT539 Betriebsanleitung

Prothermo NMT539
Endress+Hauser
5

Montage

5.1

Abmessungen des NMT539

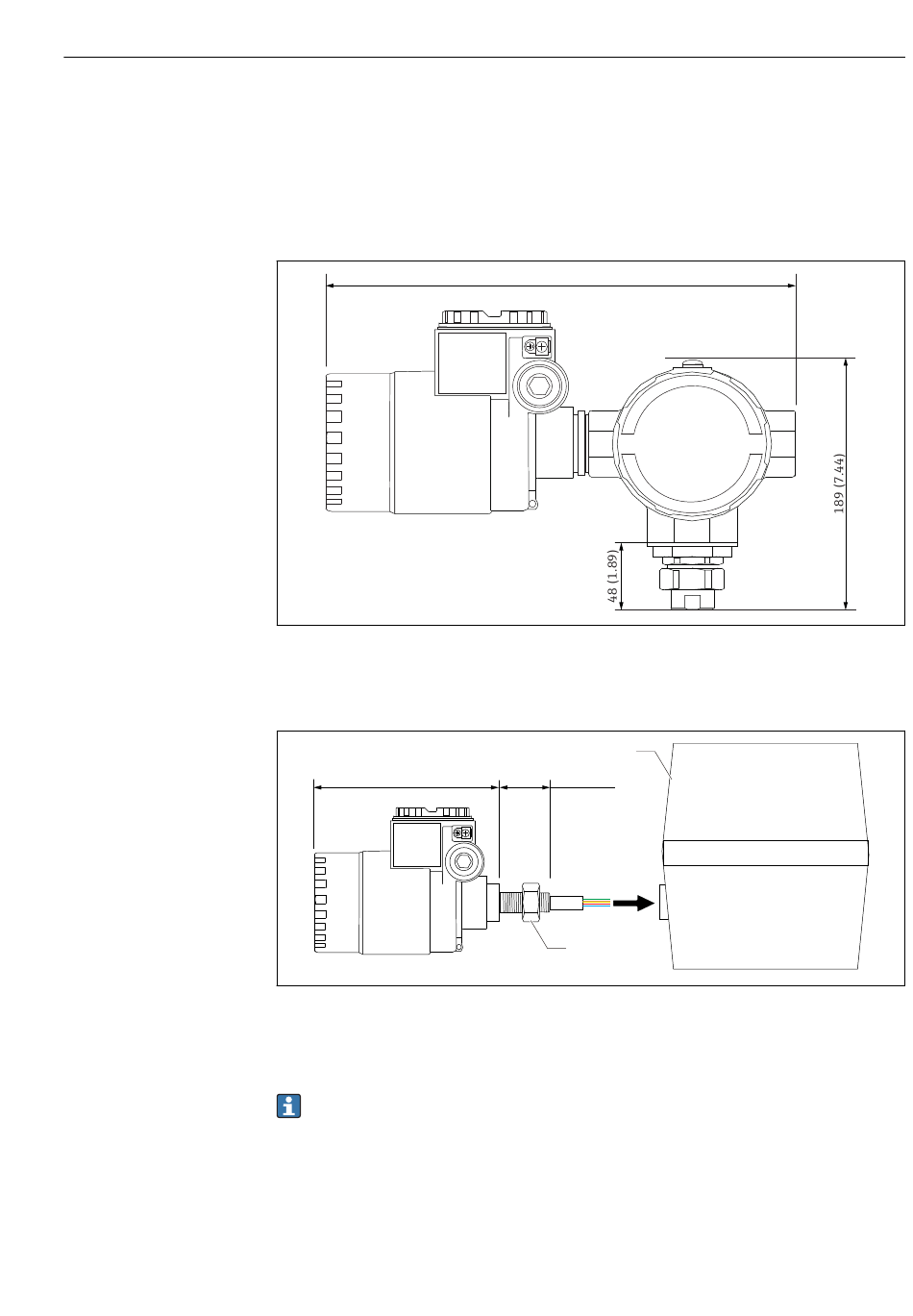

5.1.1 Typ 1: Messumformer
 17 Typ 1: Messumformer (standardmäßiger G3/4 (NPS 3/4) Universalanschluss). Maßeinheit mm (in)
5.1.2 Typ 2: Messumformer
168 (6.61)
 18 Typ 2: Messumformer (Varec 1700, M20-Gewindeanschluss). Maßeinheit mm (in)
1 Sicherungsmutter
2 Klemmenkasten RT-Sonde Serie 1700
Die Sonderausführung für UK wurde nur für den Anschluss an die Sonden der Serie
Whessoe Varec 1700 zur Ermittlung der Durchschnittstemperatur konzipiert. Der
Prothermo NMT539 in der Sonderausführung für UK bietet keinen Zugriff mehr auf
die Wassertrennschicht-Daten.
319 (12.56)
1
32 (1.26)
2
Montage
A0038497
A0038498
23
