Proline Prosonic Flow P
3.
Befestigungsschrauben anziehen.
5.2.7

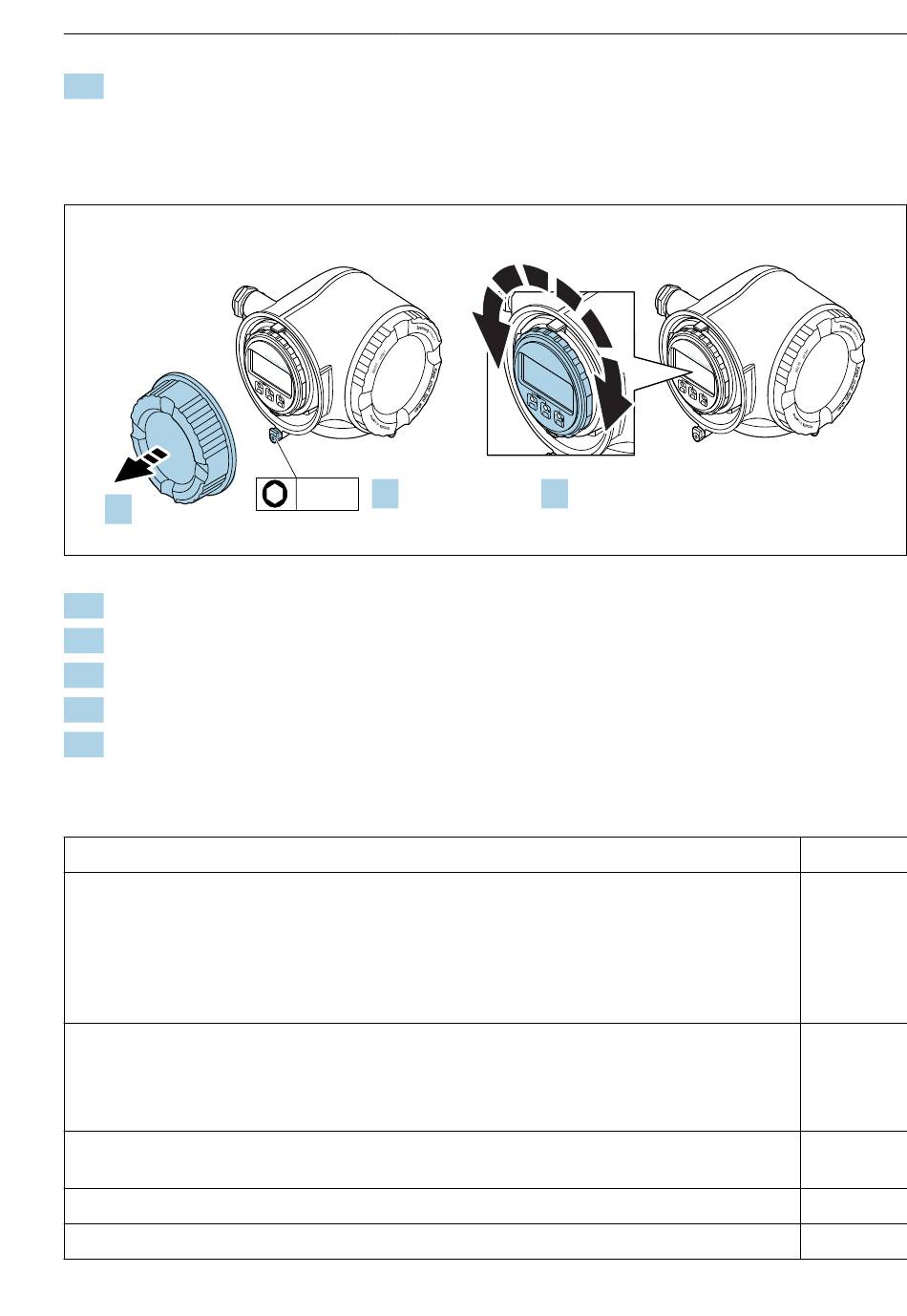

Anzeigemodul drehen
Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
2.
1.
Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2.
Anschlussraumdeckel abschrauben.
3.
Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
4.
Anschlussraumdeckel anschrauben.
5.
Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
5.3
Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Einlaufbedingungen
• Umgebungstemperatur
• Messbereich
Wurde die richtige Einbaulage für den Messaufnehmer gewählt → 11?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Sind die Sensoren korrekt mit dem Messumformer verbunden (stromaufwärts/stromabwärts)
→ 2, 11?
Sind die Sensoren korrekt montiert (Abstand, 1 Traverse, 2 Traversen) ?
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Endress+Hauser
E S
C
–
+
E
3 mm
1.
E S
C
–
+
E S
C
E
–
+
E
3.
Montage
A0030035
37
