Montage
6. Zugschraube einklappen und Spannband 1 unverrückbar festziehen.
7. Spannband 2: Vorgehen wie bei Spannband 1 (Schritte 1...6).
8. Spannband 2 für endgültige Montage nur leicht anziehen. Spannband 2 muss für die
endgültige Ausrichtung verschiebbar sein.
9. Falls notwendig, beide Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzungsgefahr!
‣
Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der Spannbänder ent-
graten. Geeignete Handschuhe und Schutzbrille tragen.
1
2

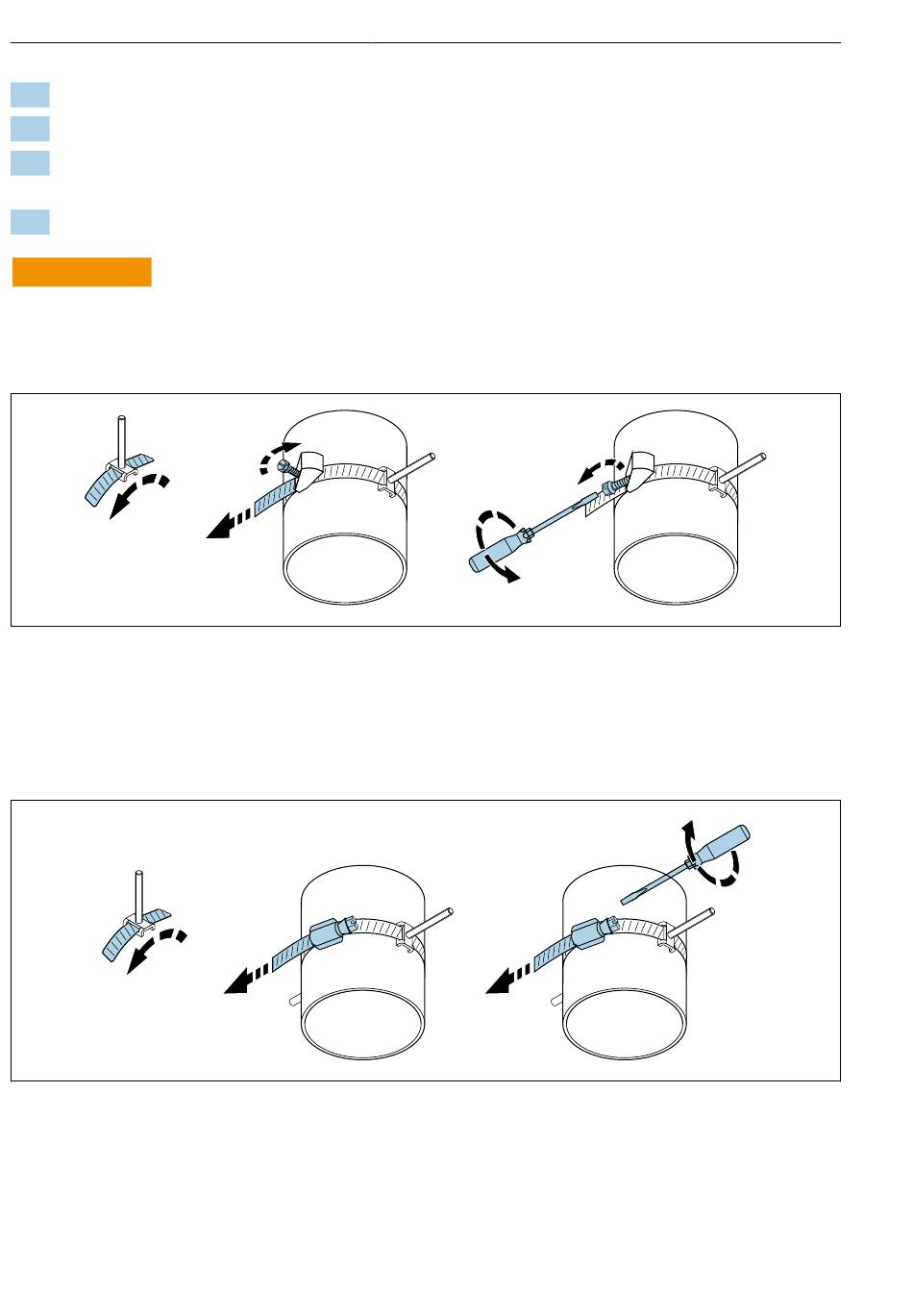

 8 Halterung mit Spannbändern (mittlere Nennweiten), mit klappbarer Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
1
2
 9 Halterung mit Spannbändern (mittlere Nennweiten), ohne klappbare Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
20
3
3
Proline Prosonic Flow P
A0043373
A0044350
