Proline Prosonic Flow P
3. U-Schrauben durch Messaufnehmerhalterung stecken und die Gewinde leicht einfetten.
4. Muttern auf U-Schrauben drehen.
5. Messaufnehmerhalterung genau positionieren und die Muttern gleichmäßig anziehen.

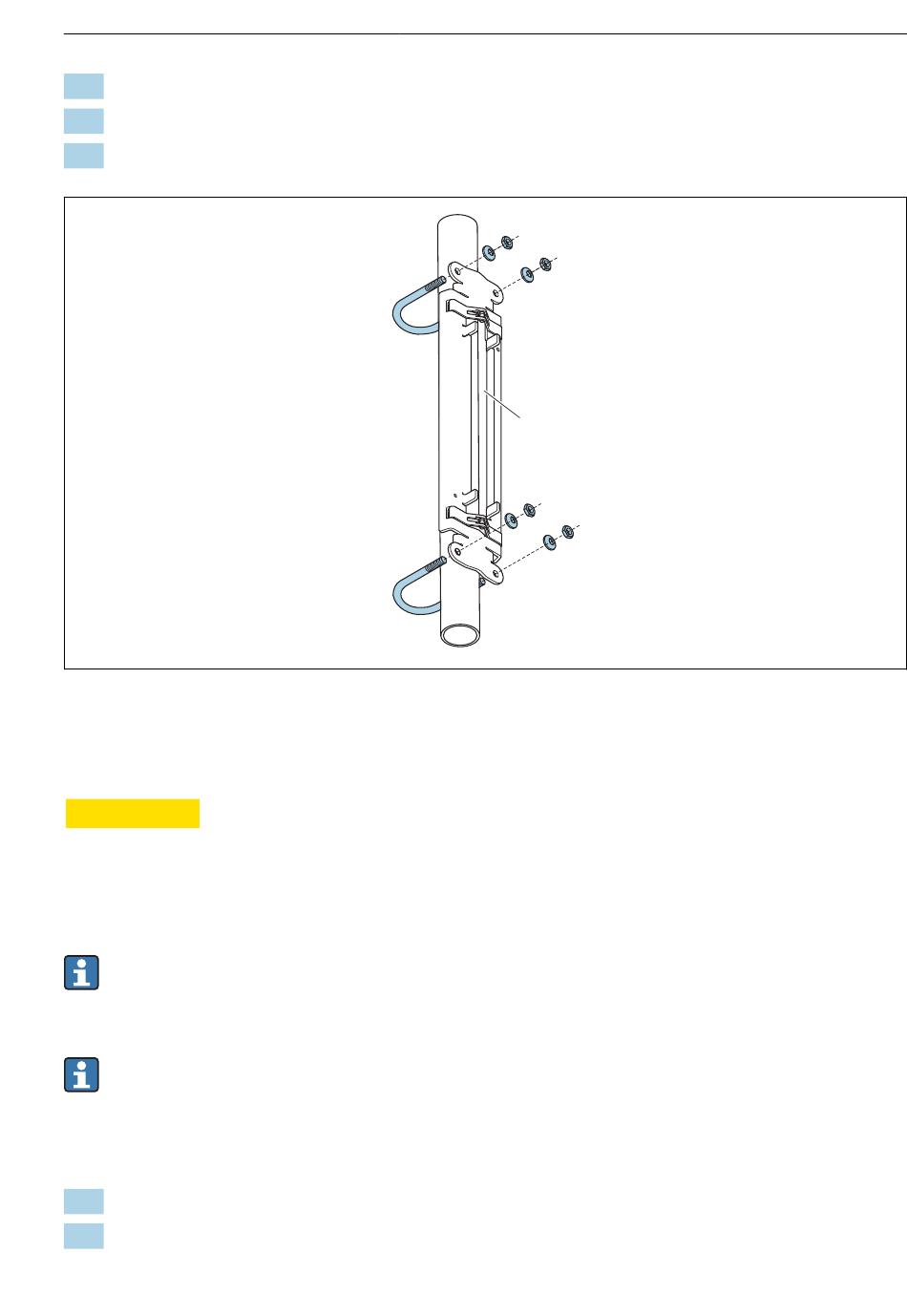

 5 Halterung mit U-Schrauben
1 Messaufnehmerhalterung
VORSICHT
L
Beschädigungsgefahr bei Kunststoff- oder Glasrohren durch zu starkes Anziehen der
Muttern der U-Schrauben!
‣
Bei Kunststoff- oder Glasrohren wird die Verwendung einer metallischen Halbschale (auf
der Gegenseite des Messaufnehmers) empfohlen.
Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/oder
Rost), um einen guten akkustischen Kontakt zu gewährleisten.
Messaufnehmerhalterung mit Spannbändern (kleine Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 15...65 (½...2½")
• Montage auf Rohrleitungen DN > 32 (1¼")
Vorgehensweise:
1. Messaufnehmer von Messaufnehmerhalterung trennen.
2. Messaufnehmerhalterung auf Messrohr positionieren.
Endress+Hauser
1
Montage
A0043369
