*Der Abstand zwischen Bandbolzen und Spannbandverschluss muss mind. 500 mm (20 in) betragen.
• Zur 1 Traversenmontage mit 180° (gegenüberliegend) (Einpfad-Messung,
A0044304), (Zweipfad-Messung, A0043168)
• Zur 2 Traversenmontage (Einpfad-Messung, A0044305), (Zweipfad-Messung,
A0043309)
• Elektrischer Anschluss
Messaufnehmerhalterung mit Schweißbolzen
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN 50...4000 (2...160")
Vorgehensweise:
• Die Schweißbolzen sind mit den gleichen Einbauabständen entsprechend den Gewindebol-
zen mit Spannbändern zu fixieren. Die Ausrichtung der Gewindebolzen, abhängig von der
Montageart und dem Messverfahren, werden in folgenden Kapiteln beschrieben:
• Einbau für eine Messung über 1 Traverse →  26
• Einbau für eine Messung über 2 Traversen →  30
• Die Messaufnehmerhalterung wird standardmäßig mit einer Haltemutter mit einem metri-
schen ISO-Gewinde M6 befestigt. Wenn zur Befestigung ein anderes Gewinde eingesetzt
werden soll, muss eine Messaufnehmerhalterung mit einer demontierbaren Haltemutter
eingesetzt werden.
M6
1

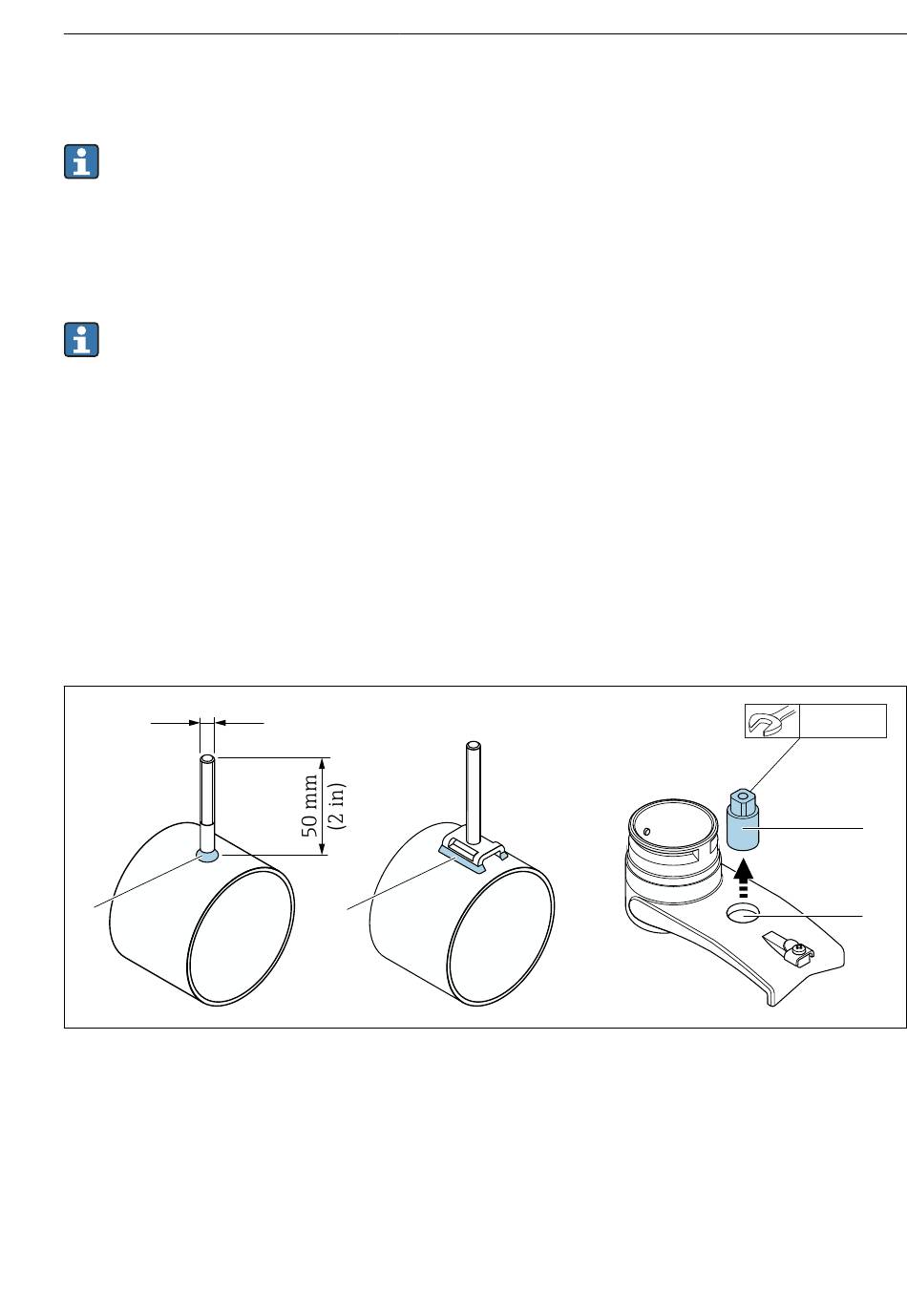

 11 Halterung mit Schweißbolzen
1 Schweißnaht
2 Haltemutter
3 Lochdurchmesser max. 8,7 mm (0,34 in)
Endress+Hauser
1
Montage
13 mm
2
3
A0043375
