Proline Prosonic Flow P
Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert
→  19, →  21)
• Zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der Spannbän-
der
• Zwei Messaufnehmerhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustischen Verbindung zwischen
Messaufnehmer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
Einbau bis DN 400 (16") problemlos, ab DN 400 (16") den Abstand und den Winkel
(180°) diagonal mit Schnurlänge prüfen.
Vorgehensweise:
1. Beide Messschnüre vorbereiten: Kabelschuhe und Fixierteil auf den Abstand der
Schnurlänge (SL) ausrichten. Fixierteil auf der Messschnur festschrauben.


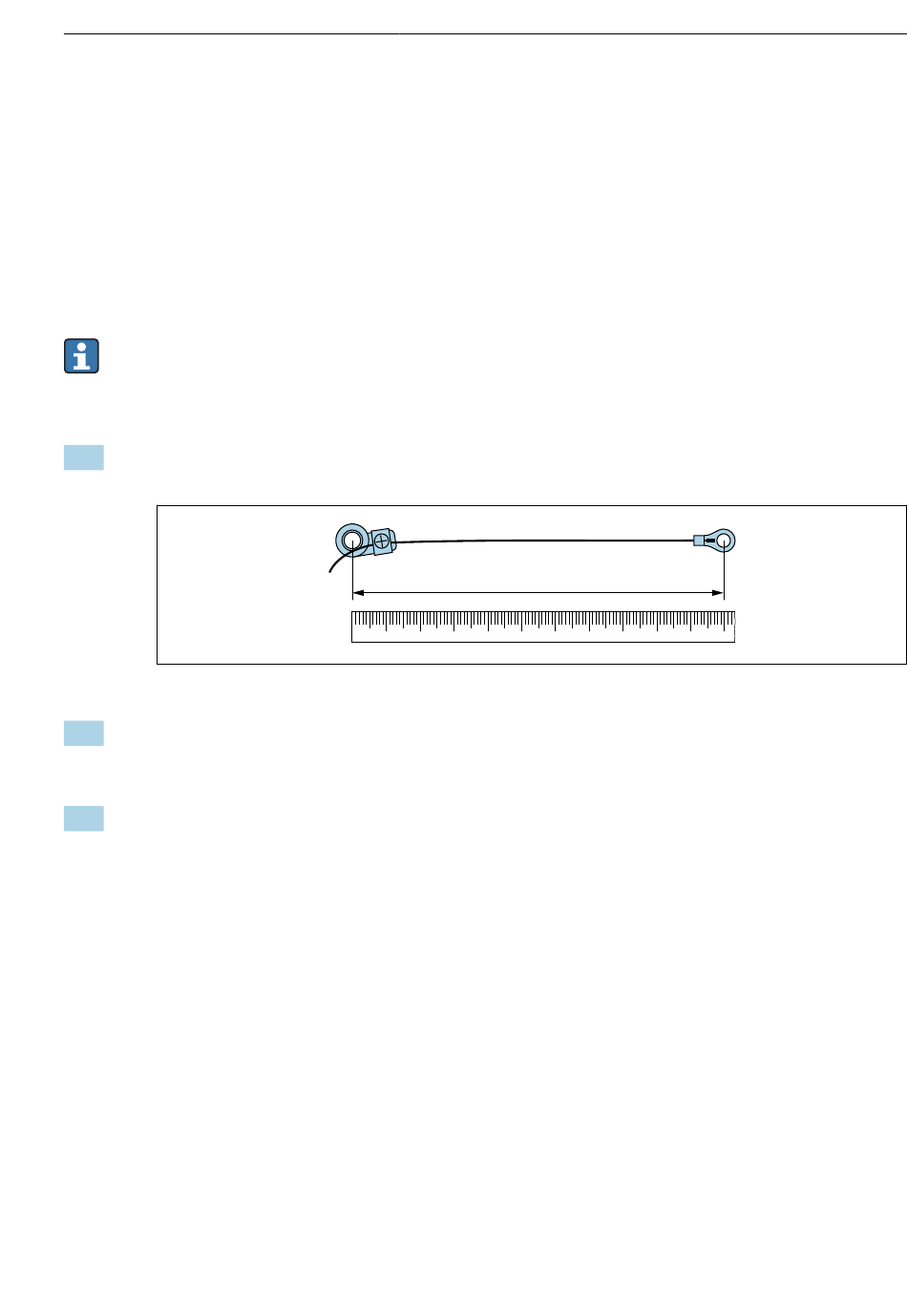

 15 Fixierteil und Kabelschuhe mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit Messschnur 1: Fixierteil über den Gewindebolzen des bereits fest montierten
Spannbands 1 schieben. Messschnur 1 rechts um das Messrohr führen. Kabelschuh über
den Gewindebolzen des noch verschiebbaren Spannbands 2 schieben.
3. Mit Messschnur 2: Kabelschuh über den Gewindebolzen des bereits fest montierten
Spannbands 1 schieben. Messschnur 2 links um das Messrohr führen. Fixierteil über
den Gewindebolzen des noch verschiebbaren Spannbands 2 schieben.
Endress+Hauser
SL
1 2 3 4 5 6 7 8 9 10 11
Montage
A0043379
