Endress+Hauser Proline Prosonic Flow P Kurzanleitung Seite 28

Montage
4. Das noch verschiebbare Spannband 2 inkl. Gewindebolzen soweit verschieben, bis beide
Messschnüre gleichmäßig gespannt sind, dann das Spannband 2 unverrückbar festzie-
hen. Anschließend Sensorabstand von der Mitte der Spannbänder kontrollieren. Falls zu
klein, Spannband 2 nochmals lösen und besser positionieren. Beide Spannbänder sollten
möglichst senkrecht zur Messrohrachse und zueinander parallel liegen.


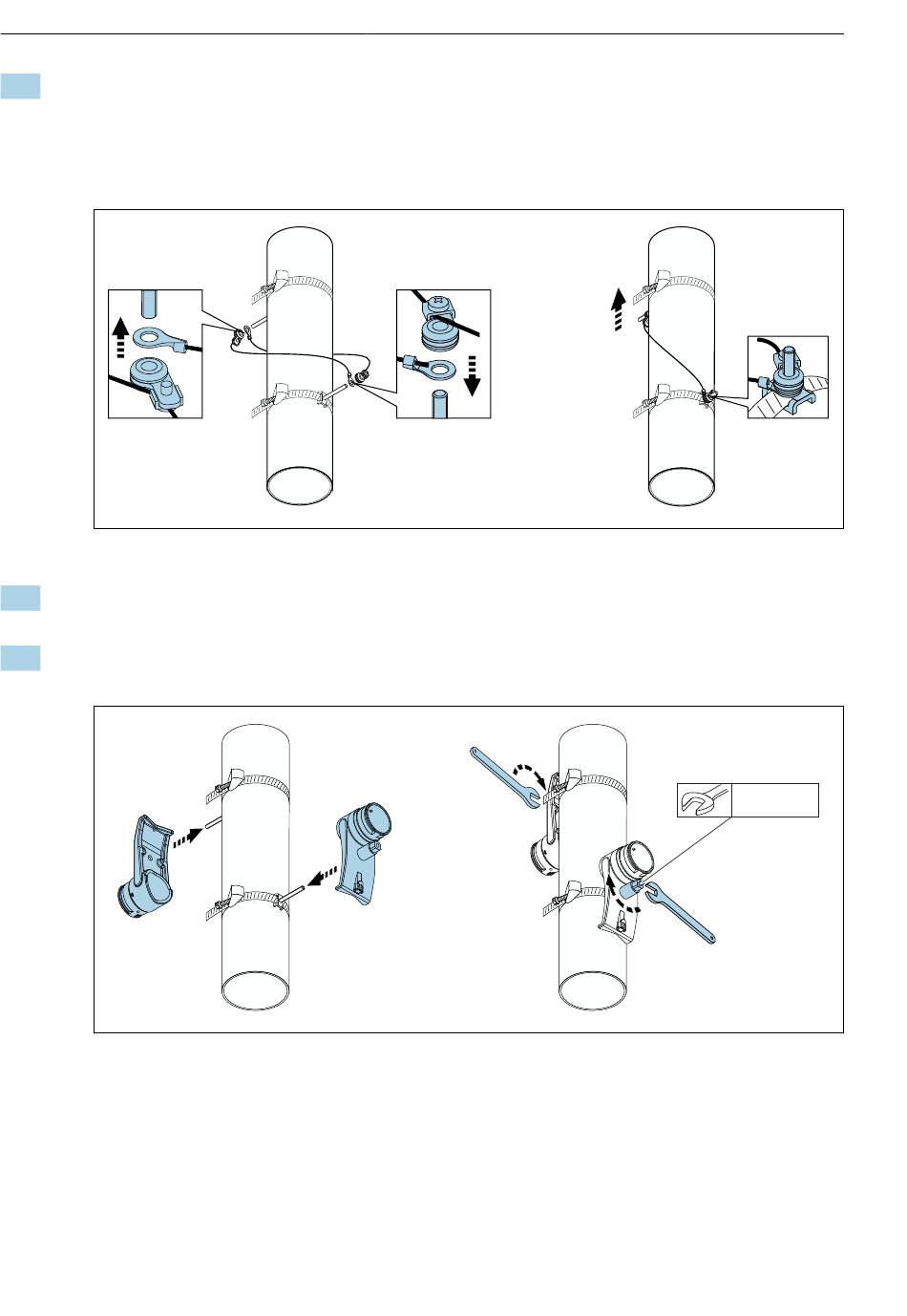

 16 Positionierung der Spannbänder (Arbeitsschritte 2...4)
5. Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den
Gewindebolzen entfernen.
6. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.

 17 Messaufnehmerhalterungen montieren
28
Proline Prosonic Flow P
A0043380
13 mm
A0043381
Endress+Hauser
