Montage

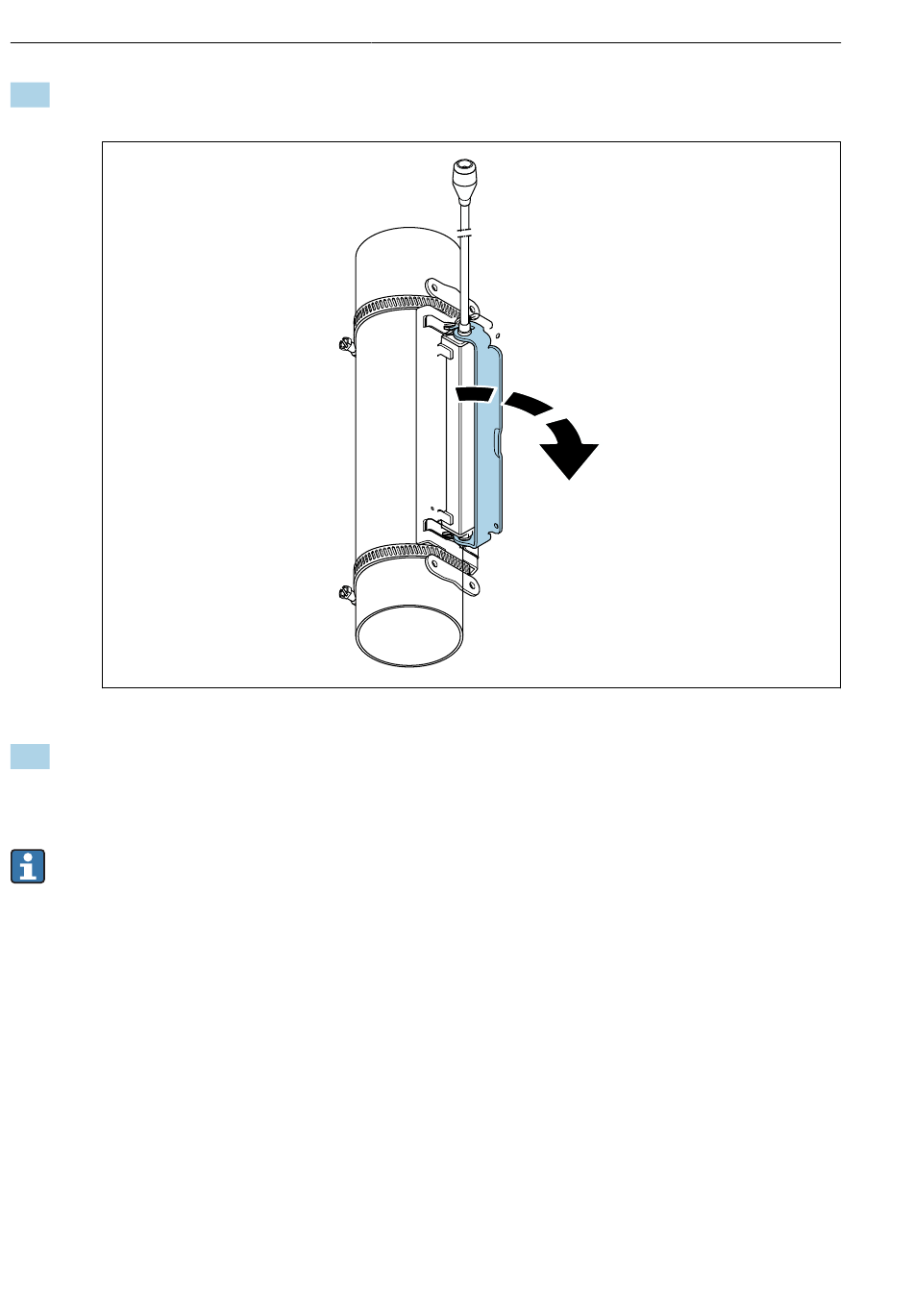

Messaufnehmergehäuse durch Einrasten des Bügels auf der Messaufnehmerhalterung

fixieren.



 14

Messaufnehmergehäuse fixieren

Sensorkabel an das Adapterkabel anschließen.

 Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die

Verbindungskabel an den Messumformer angeschlossen werden.

• Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/

oder Rost), um einen guten akkustischen Kontakt zu gewährleisten.

• Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/Mutter

oder einer Plombierung (nicht Teil des Lieferumfangs) gesichert werden.

• Das Lösen des Bügels kann nur durch Verwendung eines Hilfswerkzeugs (z.B. Schrau-

benzieher) erfolgen.

Einbau Messaufnehmer – mittlere/große Nennweiten DN 50...4000 (2...160")

Einbau für eine Messung über 1 Traverse

Voraussetzungen

• Einbauabstand und Schnurlänge sind bekannt →  16

• Spannbänder sind vormontiert
