Montage
14. Beide Bandbolzen auf Spannband 2 parallel auf gleicher Höhe/Uhrzeigerposition (z.B.
10 und 4 Uhr) auf dem Messrohr versetzt zu den beiden Bandbolzen auf Spannband 1
positionieren. Dabei kann eine zur Messrohrachse parallel gezeichnete Linie auf der
Messrohrwand hilfreich sein. Abstand der Mitte der Bandbolzen auf gleicher Höhe nun
exakt auf den Sensorabstand ausrichten. Eine alternative Methode ist die Verwendung
der Schnurlänge →  27.
15. Spannband 2 unverrückbar festziehen.
WARNUNG
L
Verletzungsgefahr!
‣
Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der Spannbänder ent-
graten. Geeignete Handschuhe und Schutzbrille tragen.
1
2
3

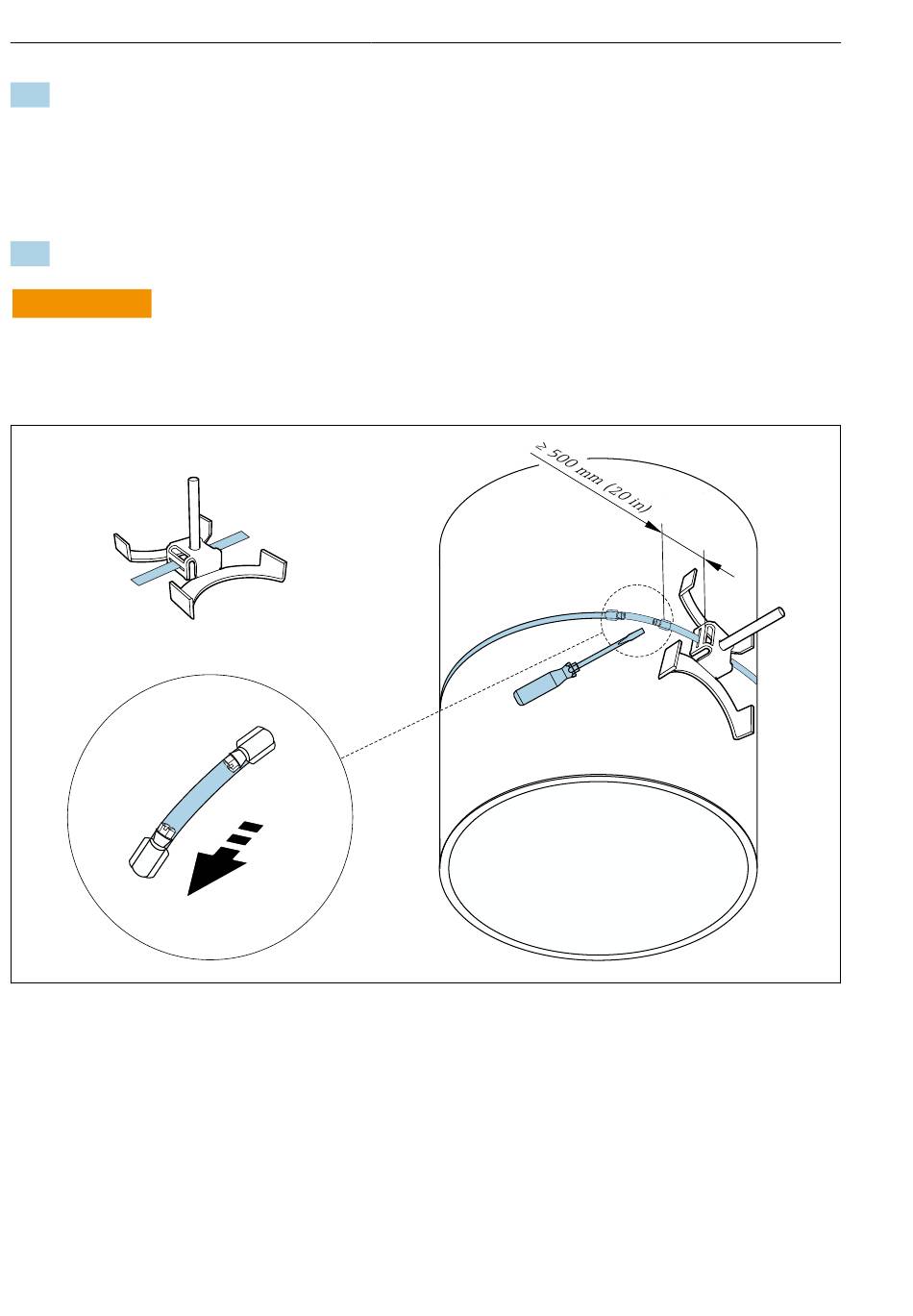

 10 Halterung mit Spannbändern (große Nennweiten)
1 Bandbolzen mit Führung*
2 Spannband*
3 Zugschraube
22
3
Proline Prosonic Flow P
A0043374
