Proline Prosonic Flow P
• Zwei Messaufnehmer inkl. Sensorkabel
• Gabelschlüssel (13 mm)
• Schraubenzieher
Vorgehensweise:
1. Spannbänder mit Hilfe der Montageschiene positionieren [Nur DN50...600 (2...24"), für
größere Nennweiten den Abstand der Mitte der Bandbolzen direkt messen]: Montage-
schiene mit der Bohrung des Buchstabens (aus Parameter Ergebnis Sensorabstand /
Messhilfe) über den Gewindebolzen des festmontierten Spannbands 1 schieben. Ver-
schiebbares Spannband 2 positionieren und Montageschiene mit der Bohrung des Zah-
lenwerts über den Gewindebolzen schieben.


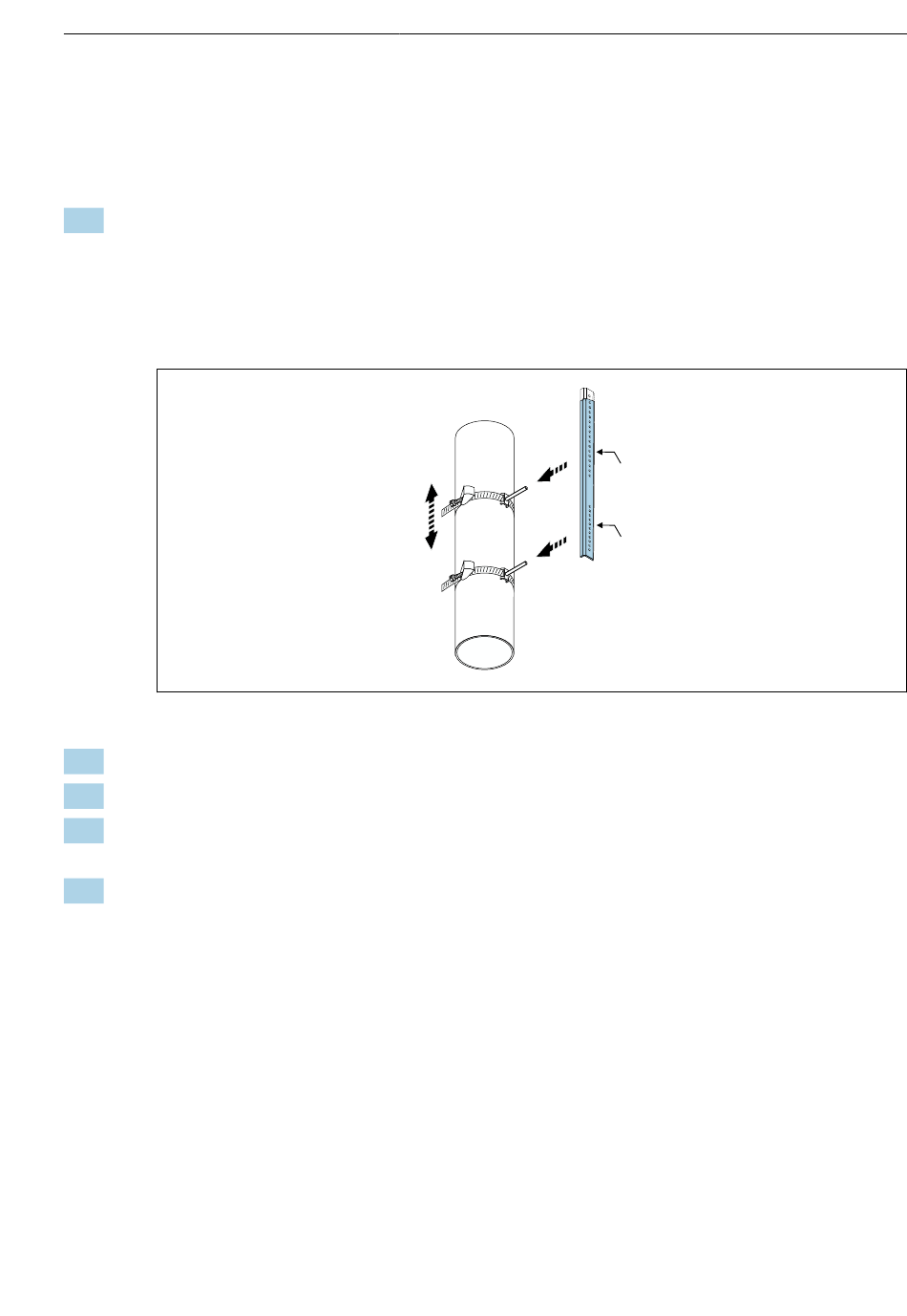

 20 Abstand entsprechend der Montageschiene bestimmen (z.B. G22)
2. Spannband 2 unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
5. Halterungen der Montageschiene auf die jeweilige Messaufnehmerhalterung schrau-
ben.
Endress+Hauser
22
G
Montage
A0043384
