3 - FUNKTIONEN
3.14 - Raumbediengerät Th-Tune

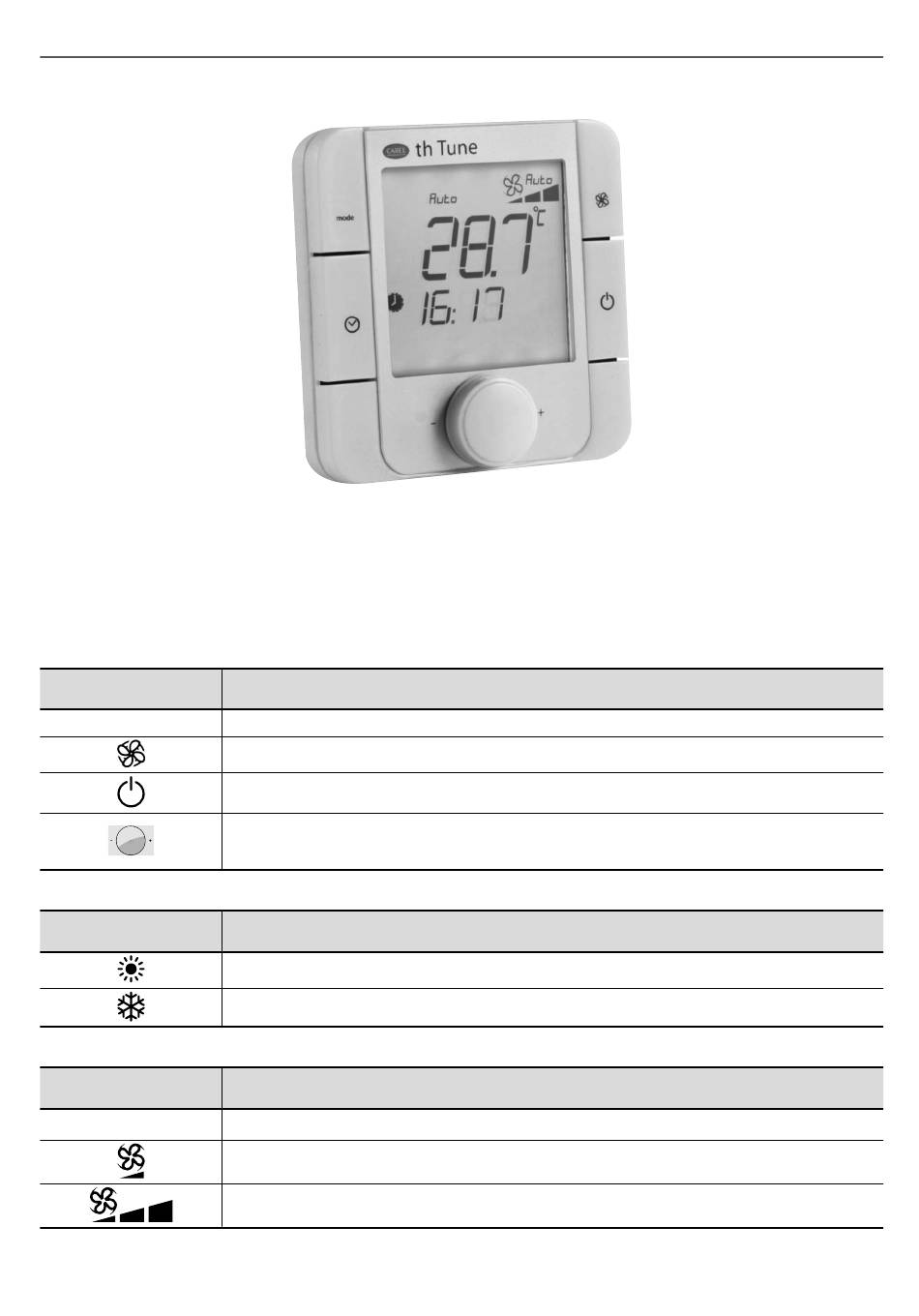

Der Th-Tune (Option) ist ein Raumthermostat und wird als Raumtemperaturfühler eingesetzt. Sie zeigt den Status der Regelung an
(Sollwerte, Betriebszustand, Lüftungszustand). Mit ihm können die Temperatursollwerte 1 geändert und der Betrieb mit Sollwert 1 oder
2 erzwungen werden.
Für den Anschluss des Th-Tune an die im Schaltkasten befindliche Klemmleiste ist der Schaltplan der Anlage zu beachten.
Für den Anschluss ist folgendes erforderlich:
- Anschluss der Stromversorgung
- Anschluss der Modbusverbindung (in Tx+/Tx-)
- Wenn der Raumthermostat mehr als 100 m entfernt ist, muss am Anfang der Leitung zwischen den Klemmen J9+ und J9- der
Regelung und am Ende der Leitung zwischen den Klemmen Tx+ und Tx- des Th-Tune ein Widerstand 120 Ω ¼W installiert
werden (siehe Schaltplan im Lieferumfang der Maschine).
Symbole
Modus
Aktueller Status der Heiz-/Kühlbetriebsregelung
Symbole
Regelung des Luftvolumenstroms aktiv
Symbole
Kein Symbol
Beschreibung
Taste ohne Funktion
Taste ohne Funktion
Diese Taste schaltet das Gerät ein oder aus
Dieses Einstellrad hat 2 Funktionen:
- Drücken: ermöglicht die Änderung des gewählten Sollwerts oder Parameters
- Drehen: ermöglicht die Auswahl eines Sollwerts oder Parameters und dessen Änderung (siehe weitere
Informationen in der nachstehenden Tabelle „Temperatur, Sollwert, Uhrzeit")
Beschreibung
Heizregelung aktiv
Kühlregelung aktiv
Beschreibung
Lüftung im Stillstand (Anlage in Betrieb, Frostschutz- oder Nachtkühlbetrieb in Betrieb, aber Frischluftbedingung
nicht erfüllt)
Sollwert 2 aktueller Volumenstrom
Sollwert 1 aktueller Volumenstrom
