Hinweis zur Verdrahtung
Der Verdrahtungsverbindungsprozess kann die Anlagen leicht verändern.
Schritt 7: Wickeln Sie die Leitungen und Kabel ein
Bevor Sie die Verrohrung, den Ablaufschlauch und das Signalkabel durch das Wandloch führen,
müssen Sie sie bündeln, um Platz zu sparen, sie zu schützen und sie zu isolieren.

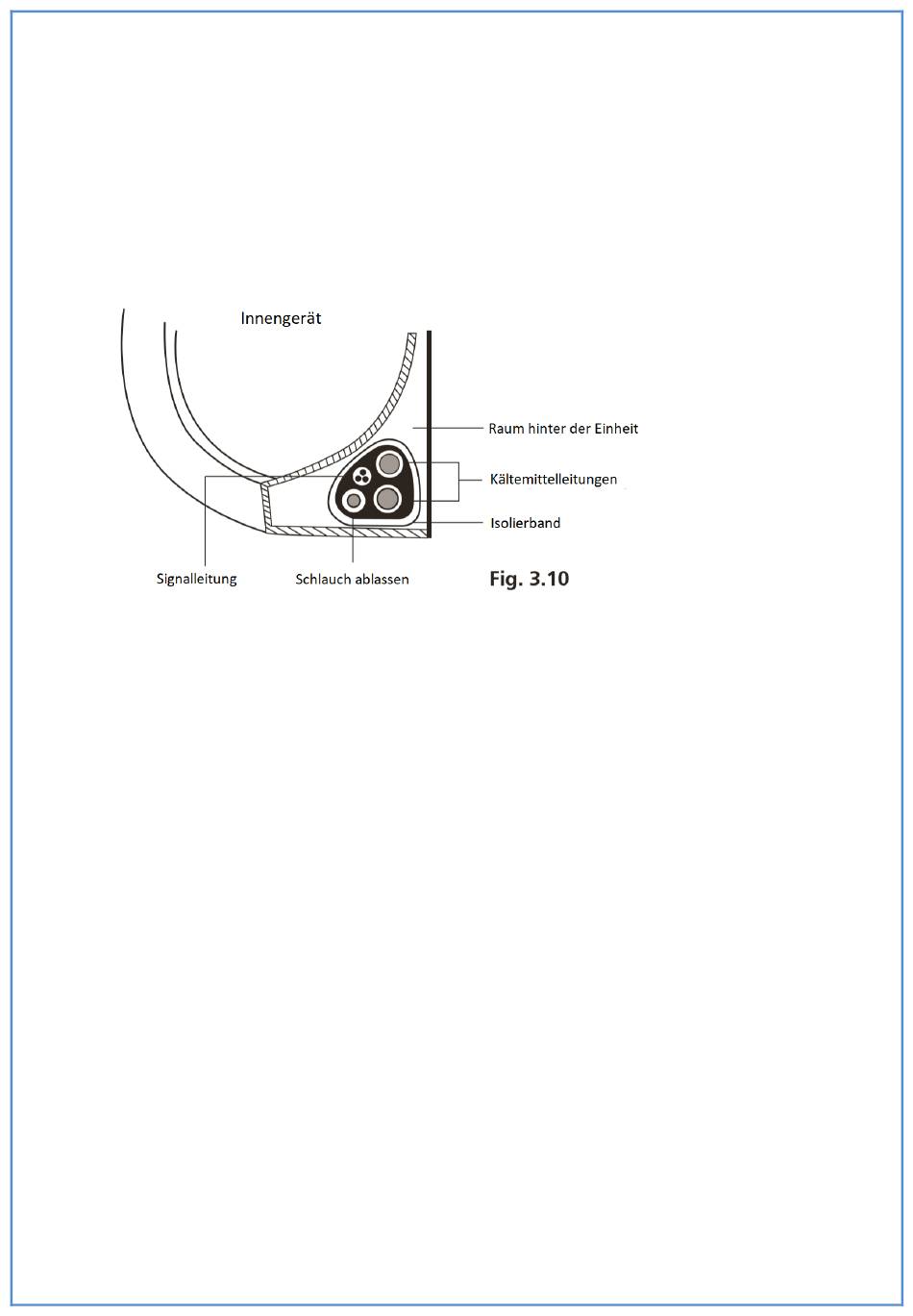

1. Bündeln Sie den Ablaufschlauch, die Kältemittelleitungen und das Signalkabel gemäß
Abb. 3.10.
Ableitungsschlauch muss untersetzt werden
Vergewissern Sie sich, dass sich der Ablaufschlauch unten im Bündel befindet. Wenn Sie den
Ablaufschlauch oben auf das Bündel legen, kann die Ablaufwanne überlaufen, was zu Feuer- oder
Wasserschäden führen kann.
Verknüpfen Sie nicht das Signalkabel mit anderen Drahteln
Wenn Sie diese Elemente zusammenfassen, verflechten Sie das Signalkabel nicht mit anderen
Kabeln.
1. Befestigen Sie den Ablaufschlauch mit Vinylklebeband an der Unterseite der
Kältemittelleitungen.
2. Wickeln Sie den Signaldraht, die Kältemittelleitungen und den Ablaufschlauch mit
Isolierband fest zusammen. Prüfen Sie nochmals, dass alle Artikel gemäß Abb. 3.10
gebündelt sind.
Verwenden Sie nicht die Rohrende
Wenn Sie das Bündel einwickeln, lassen Sie die Enden der Rohrleitungen nicht umwickelt. Sie
müssen auf sie zugreifen, um am Ende des Installationsvorgangs auf Dichtheit zu prüfen (siehe
Abschnitt Elektrische Prüfungen und Dichtigkeitsprüfungen in diesem Handbuch).
Airklima - Klimaanlagen
www.airklima.ch
15
