Schritt 8: Inneneinheit montieren

Wenn Sie neue Verbindungsleitungen an der Außeneinheit installiert haben, gehen Sie wie folgt
vor:
1. Wenn Sie die Kältemittelleitung bereits durch das Loch in der Wand geführt haben, fahren Sie
mit Schritt 4 fort.
2. Andernfalls überprüfen Sie es erneut dass die Enden der Kältemittelleitungen abgedichtet sind,
um zu verhindern, dass Schmutz oder Fremdkörper in die Rohre gelangen.
3. Führen Sie das umwickelte Bündel der Kältemittelleitungen, den Ablaufschlauch und den
Signaldraht langsam durch das Loch in der Wand.
4. Haken Sie die Oberseite der Inneneinheit an den oberen Haken der Montageplatte.
5. Stellen Sie sicher, dass das Gerät bei der Montage fest eingehakt ist, indem Sie auf die linke
und rechte Seite des Geräts einen leichten Druck ausüben. Das Gerät sollte nicht wackeln oder
verschieben.
6. Drücken Sie mit gleichmäßigem Druck die untere Hälfte des Geräts nach unten. Drücken Sie
weiter nach unten, bis das Gerät an den Haken entlang der Unterseite der Montageplatte
einrastet.
7. Überprüfen Sie erneut, dass das Gerät fest montiert ist, indem Sie auf die linke und rechte
Seite des Geräts einen leichten Druck ausüben.
Wenn Kältemittelleitungen bereits in die Wand eingelassen sind, gehen Sie wie folgt vor:
1. Haken Sie die Oberseite des Innengeräts am oberen Haken der Montageplatte an.
2. Verwenden Sie eine Halterung oder einen Keil, um das Gerät abzustützen, damit Sie
ausreichend Platz für den Anschluss der Kältemittelleitungen, des Signalkabels und des

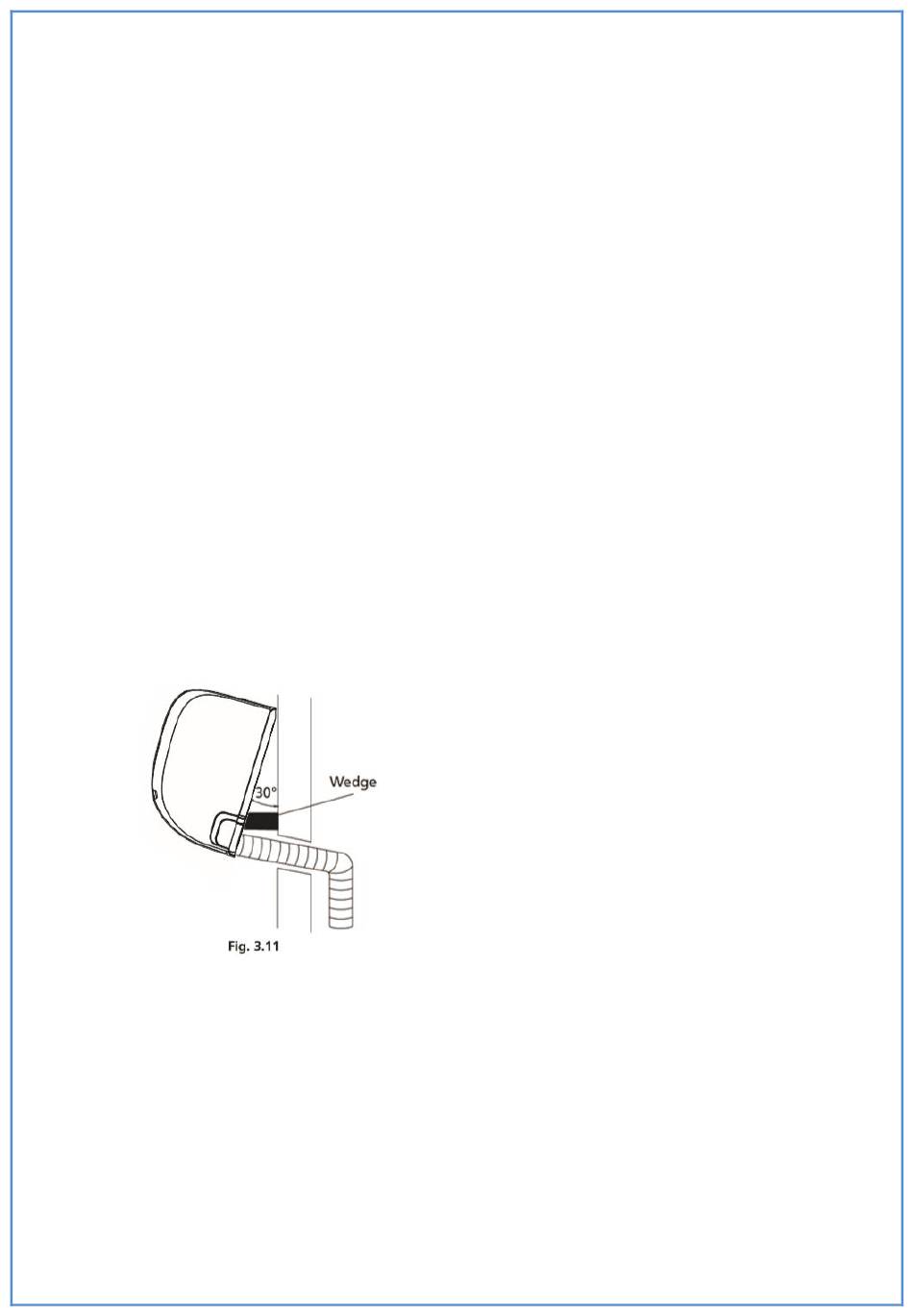

Ablassschlauchs haben. Ein Beispiel finden Sie in Abb. 3.11.
3. Schließen Sie den Ablassschlauch und die Kältemittelleitungen an (Anweisungen finden Sie im
Abschnitt "Anschluss der Kältemittelleitungen" in diesem Handbuch).
4. Lassen Sie den Rohrverbindungspunkt offen, um die Dichtheitsprüfung durchzuführen (siehe
Abschnitt Elektrische Prüfungen und Dichtigkeitsprüfungen in diesem Handbuch).
5. Wickeln Sie den Anschlusspunkt nach dem Dichtheitstest mit Isolierband um.
6. Entfernen Sie die Halterung oder den Keil, der die Einheit abstützt.
7. Drücken Sie die untere Hälfte des Geräts mit gleichmäßigem Druck nach unten. Drücken Sie
weiter nach unten, bis das Gerät an den Haken entlang der Unterseite der Montageplatte
einrastet.
