WARNUNG
DIE GESAMTE VERDRAHTUNG MUSS STRENG NACH DEM SCHALTPLAN ERFOLGEN, DER SICH AUF
DER RÜCKSEITE DER FRONTPLATTE DER INNENEINHEIT BEFINDET.
3. Lösen Sie die Kabelklemme unter dem Klemmenblock und legen Sie sie zur Seite.
4. Mit Blick auf die Rückseite des Geräts entfernen Sie die Kunststoffplatte unten links.
5. Führen Sie den Signaldraht durch diesen Schlitz von der Rückseite des Geräts zur Vorder-
seite.
6. 6. Schließen Sie das Kabel mit Blick auf die Vorderseite der Einheit gemäß dem Schaltplan
der Inneneinheit an, verbinden Sie den U-Bügel und schrauben Sie jedes Kabel fest an die
entsprechenden Klemmen.
VORSICHT
KEINE LEBENSDAUER- UND NULLKABEL VERMISCHEN Dies ist gefährlich und kann zu Fehlfunktio-
nen der Klimaanlage führen.
7. Nachdem Sie überprüft haben, dass jede Verbindung sicher ist, befestigen Sie das Signalka-
bel mit der Kabelklemme am Gerät. sicher ist, verwenden Sie die Kabelklemme, um das Sig-
nalkabel an der Einheit zu befestigen. Schrauben Sie die Kabelklemme fest an.
8. Bringen Sie die Kabelabdeckung wieder an der Vorderseite des Geräts und die Kunststoff-
platte an der Rückseite an.
HINWEIS ZUR VERKABELUNG
DER VERDRAHTUNGSANSCHLUSSPROZESS KANN SICH ZWISCHEN DEN EINHEITEN UND REGIONEN
LEICHT UNTERSCHEIDEN.
Schritt 7: Wickeln und Kabel
Bevor Sie die Rohrleitung, den Ablaufschlauch und das Signalkabel durch das Wandloch führen,
müssen Sie sie platzsparend bündeln, schützen und isolieren (gilt nicht in Nordamerika).

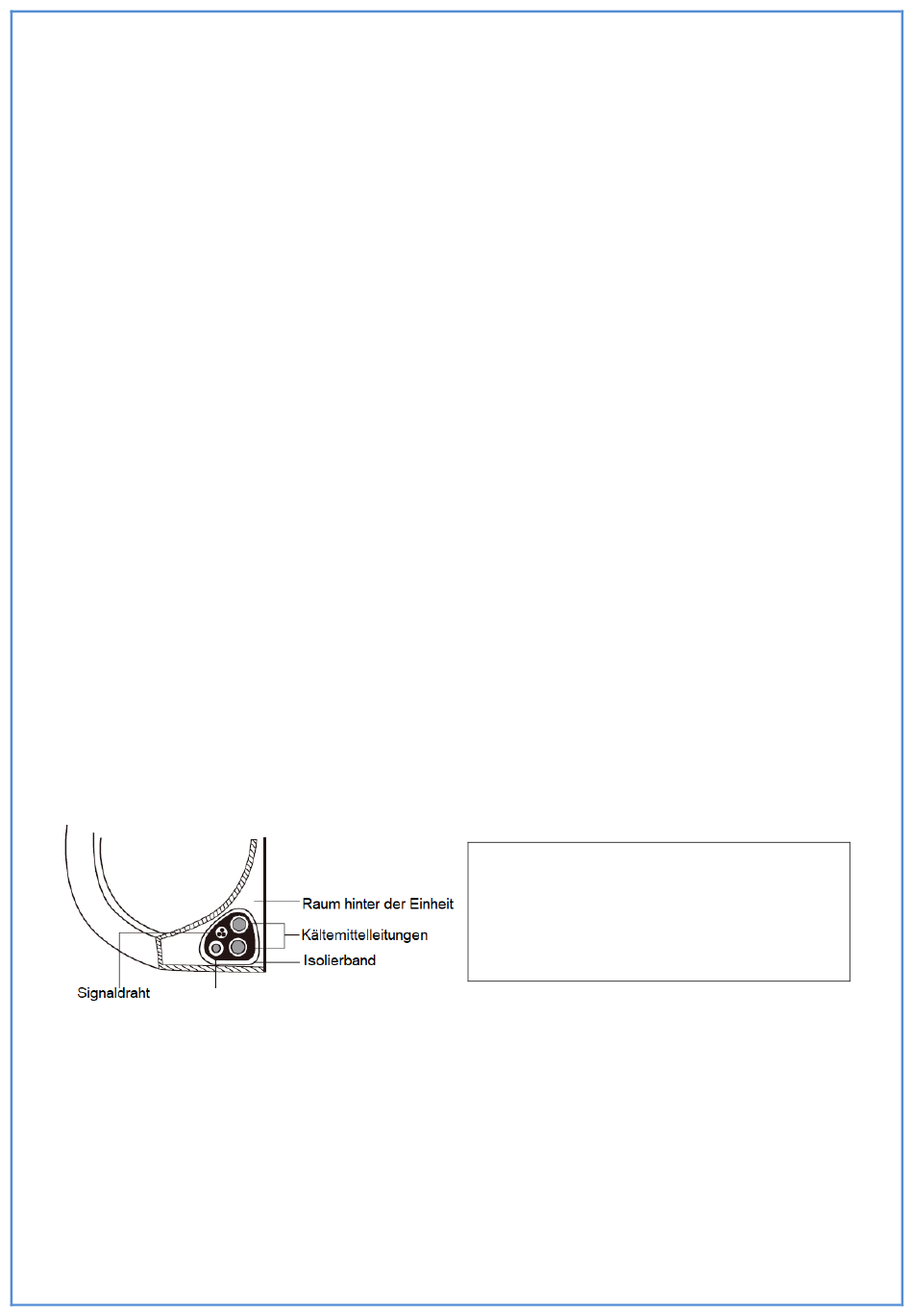

1. Bündeln Sie den Ablaufschlauch, die Kältemittelleitungen und das Signalkabel wie unten
dargestellt:
SIGNALKABEL NICHT MIT ANDEREN DRÄHTEN VERFLECHTEN
Beim Bündeln dieser Elemente darf das Signalkabel nicht mit anderen Leitungen verschlungen o-
der gekreuzt werden.
2. Befestigen Sie den Ablaufschlauch mit Vinylklebeband an der Unterseite der Kältemittellei-
tungen.
3. Wickeln Sie den Signaldraht, die Kältemittelleitungen und den Ablaufschlauch mit Isolier-
band fest zusammen. Vergewissern Sie sich, dass alle Artikel gebündelt sind.
Airklima - Klimaanlagen
ABLAUFSCHLAUCH MUSS UNTEN LIEGEN
Vergewissern Sie sich, dass sich der Ablauf-
schlauch am unteren Ende des Bündels befindet.
Wenn der Ablaufschlauch oben auf das Bündel
gelegt wird, kann die Ablaufwanne überlaufen,
was zu Feuer- oder Wasserschäden führen kann.
