Richtige Kabelgrösse wählen
Die Größe des Stromversorgungskabels, des Signalkabels, der Sicherung und des erforderlichen
Schalters wird vom maximalen Strom des Geräts bestimmt. Der maximale Strom ist auf dem Ty-
penschild an der Seitenwand des Geräts angegeben. Auf diesem Typenschild finden Sie das rich-
tige Kabel, die richtige Sicherung oder den richtigen Schalter.
ANMERKUNG DER SICHERHEITSVORAUSSETZUNGEN
Die Platine der Klimaanlage ist mit einer Sicherung ausgestattet, die einen Überstromschutz bietet.
Die Spezifikationen der Sicherung sind auf der Platine aufgedruckt.
1. Bereiten Sie das Kabel für die Verbindung vor:
a. Entfernen Sie den Gummimantel mit beiden Abisolierzangen von beiden Enden des Signal-
kabels, um etwa 40 mm (1,57 Zoll) der Drähte im Inneren freizulegen.
b. Isolieren Sie die Kabelenden ab.
c. Mit einer Drahtcrimper U-förmige Stollen an den Enden der Drähte crimpen.
Auf Lebensdraht beachten
Achten Sie beim Crimpen von Drähten darauf, dass Sie das Live-Kabel („L") deutlich von anderen
Drähten unterscheiden.
2. Öffnen Sie die Frontplatte des Innengeräts.

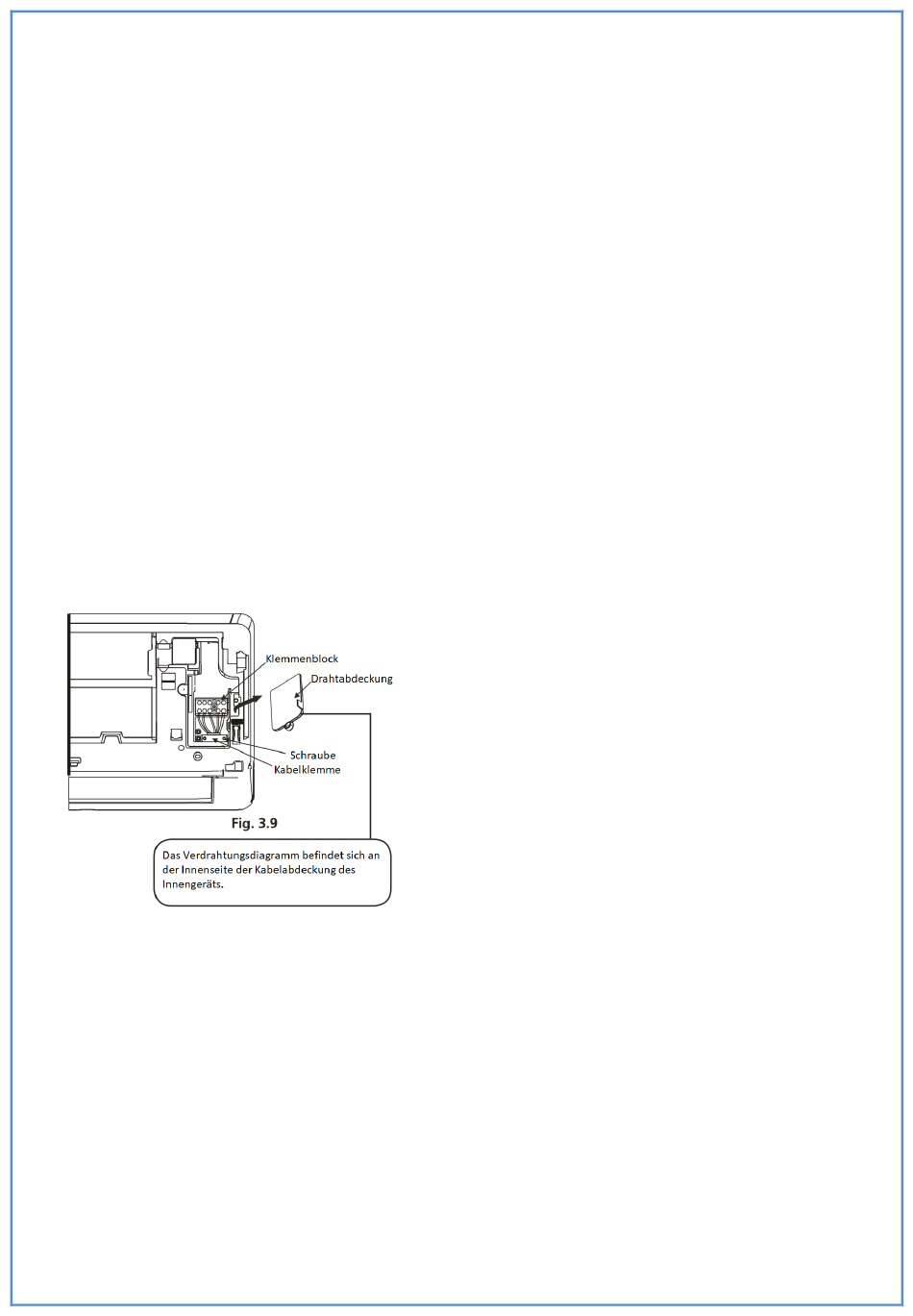

3. Öffnen Sie mit einem Schraubendreher die Abdeckung des Drahtkastens auf der rechten Seite
des Geräts. Dadurch wird die Klemmenleiste sichtbar.
WARNUNG
Alle Verdrahtungen müssen aufgrund des Verdrahtungsdiagramms innerhalb der Drahtabdeckung
in der Inneneinheit streng durchgeführt werden.
4. Lösen Sie die Kabelklemme unter dem Klemmenblock und legen Sie sie zur Seite.
5. Entfernen Sie auf der Rückseite des Geräts die Kunststoffverkleidung an der unteren linken
Seite.
6. Führen Sie das Signalkabel durch diesen Schlitz von der Rückseite des Geräts nach vorne.
7. Richten Sie die Vorderseite des Geräts an die Vorderseite des Kabels mit den Etiketten auf
der Klemmenleiste aus, schließen Sie die U-Öse an und schrauben Sie jeden Draht fest an den
entsprechenden Anschluss.
