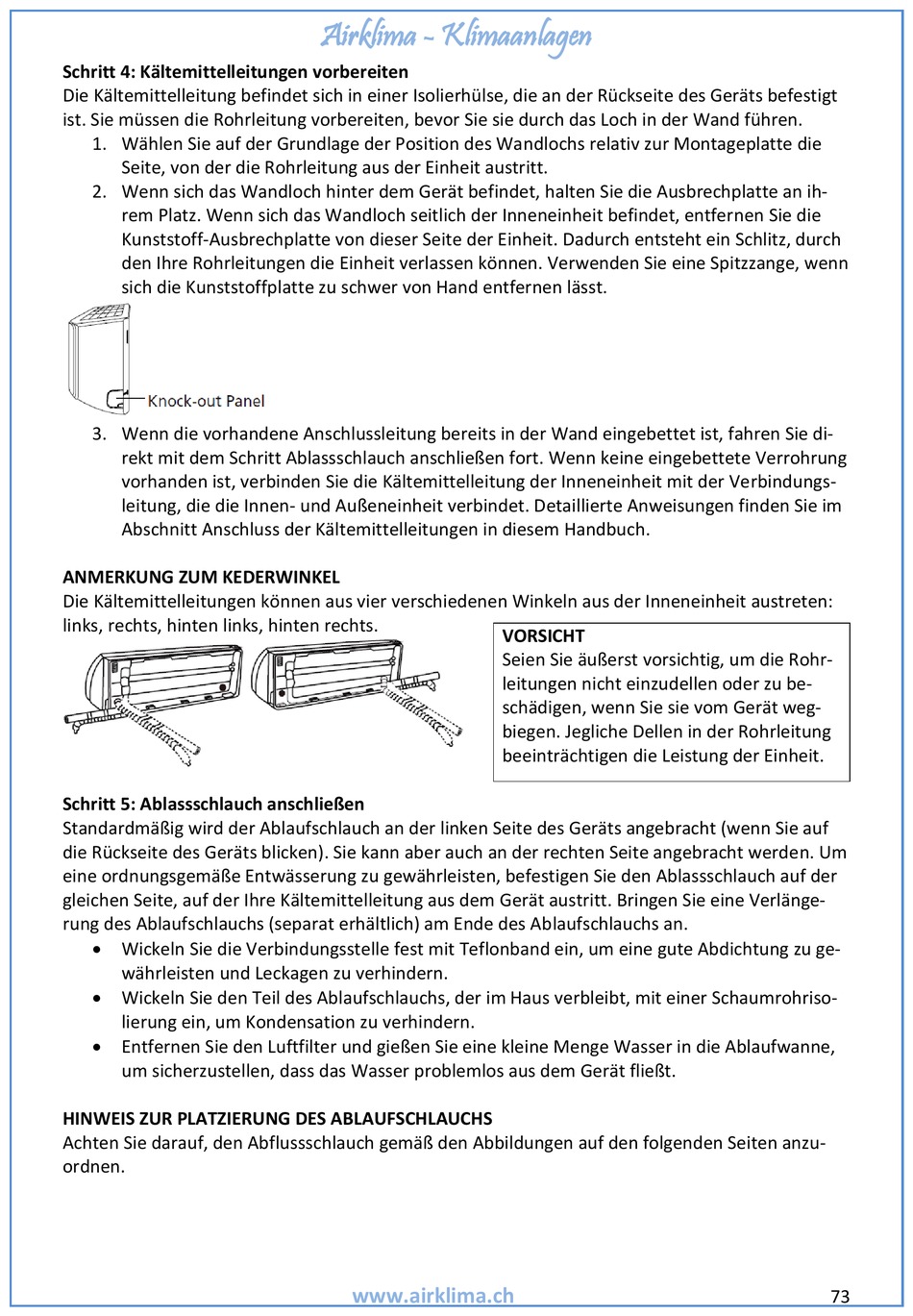

Schritt 4: Kältemittelleitungen vorbereiten
Die Kältemittelleitung befindet sich in einer Isolierhülse, die an der Rückseite des Geräts befestigt
ist. Sie müssen die Rohrleitung vorbereiten, bevor Sie sie durch das Loch in der Wand führen.
1. Wählen Sie auf der Grundlage der Position des Wandlochs relativ zur Montageplatte die
Seite, von der die Rohrleitung aus der Einheit austritt.
2. Wenn sich das Wandloch hinter dem Gerät befindet, halten Sie die Ausbrechplatte an ih-
rem Platz. Wenn sich das Wandloch seitlich der Inneneinheit befindet, entfernen Sie die
Kunststoff-Ausbrechplatte von dieser Seite der Einheit. Dadurch entsteht ein Schlitz, durch
den Ihre Rohrleitungen die Einheit verlassen können. Verwenden Sie eine Spitzzange, wenn
sich die Kunststoffplatte zu schwer von Hand entfernen lässt.
3. Wenn die vorhandene Anschlussleitung bereits in der Wand eingebettet ist, fahren Sie di-
rekt mit dem Schritt Ablassschlauch anschließen fort. Wenn keine eingebettete Verrohrung
vorhanden ist, verbinden Sie die Kältemittelleitung der Inneneinheit mit der Verbindungs-
leitung, die die Innen- und Außeneinheit verbindet. Detaillierte Anweisungen finden Sie im
Abschnitt Anschluss der Kältemittelleitungen in diesem Handbuch.

ANMERKUNG ZUM KEDERWINKEL

Die Kältemittelleitungen können aus vier verschiedenen Winkeln aus der Inneneinheit austreten:
links, rechts, hinten links, hinten rechts.
Schritt 5: Ablassschlauch anschließen
Standardmäßig wird der Ablaufschlauch an der linken Seite des Geräts angebracht (wenn Sie auf
die Rückseite des Geräts blicken). Sie kann aber auch an der rechten Seite angebracht werden. Um
eine ordnungsgemäße Entwässerung zu gewährleisten, befestigen Sie den Ablassschlauch auf der
gleichen Seite, auf der Ihre Kältemittelleitung aus dem Gerät austritt. Bringen Sie eine Verlänge-
rung des Ablaufschlauchs (separat erhältlich) am Ende des Ablaufschlauchs an.
 Wickeln Sie die Verbindungsstelle fest mit Teflonband ein, um eine gute Abdichtung zu ge-
währleisten und Leckagen zu verhindern.
 Wickeln Sie den Teil des Ablaufschlauchs, der im Haus verbleibt, mit einer Schaumrohriso-
lierung ein, um Kondensation zu verhindern.
 Entfernen Sie den Luftfilter und gießen Sie eine kleine Menge Wasser in die Ablaufwanne,
um sicherzustellen, dass das Wasser problemlos aus dem Gerät fließt.
HINWEIS ZUR PLATZIERUNG DES ABLAUFSCHLAUCHS
Achten Sie darauf, den Abflussschlauch gemäß den Abbildungen auf den folgenden Seiten anzu-
ordnen.
Airklima - Klimaanlagen
www.airklima.ch
VORSICHT
Seien Sie äußerst vorsichtig, um die Rohr-
leitungen nicht einzudellen oder zu be-
schädigen, wenn Sie sie vom Gerät weg-
biegen. Jegliche Dellen in der Rohrleitung
beeinträchtigen die Leistung der Einheit.
