a. Entfernen Sie den Gummimantel mit Abisolierzangen von beiden Enden des Kabels, um etwa
40 mm (1,57 Zoll) der Drähte nach innen zu zeigen.
b. Isolieren Sie die Kabelenden ab.
c. Verwenden Sie eine Drahtcrimper, um die Kabelenden an den Drahtenden zu verpressen.
Beachten Sie die Lebensdraht
Achten Sie beim Crimpen von Drähten darauf, dass Sie das Live-Kabel („L") deutlich von anderen
Drähten unterscheiden.
Warnung

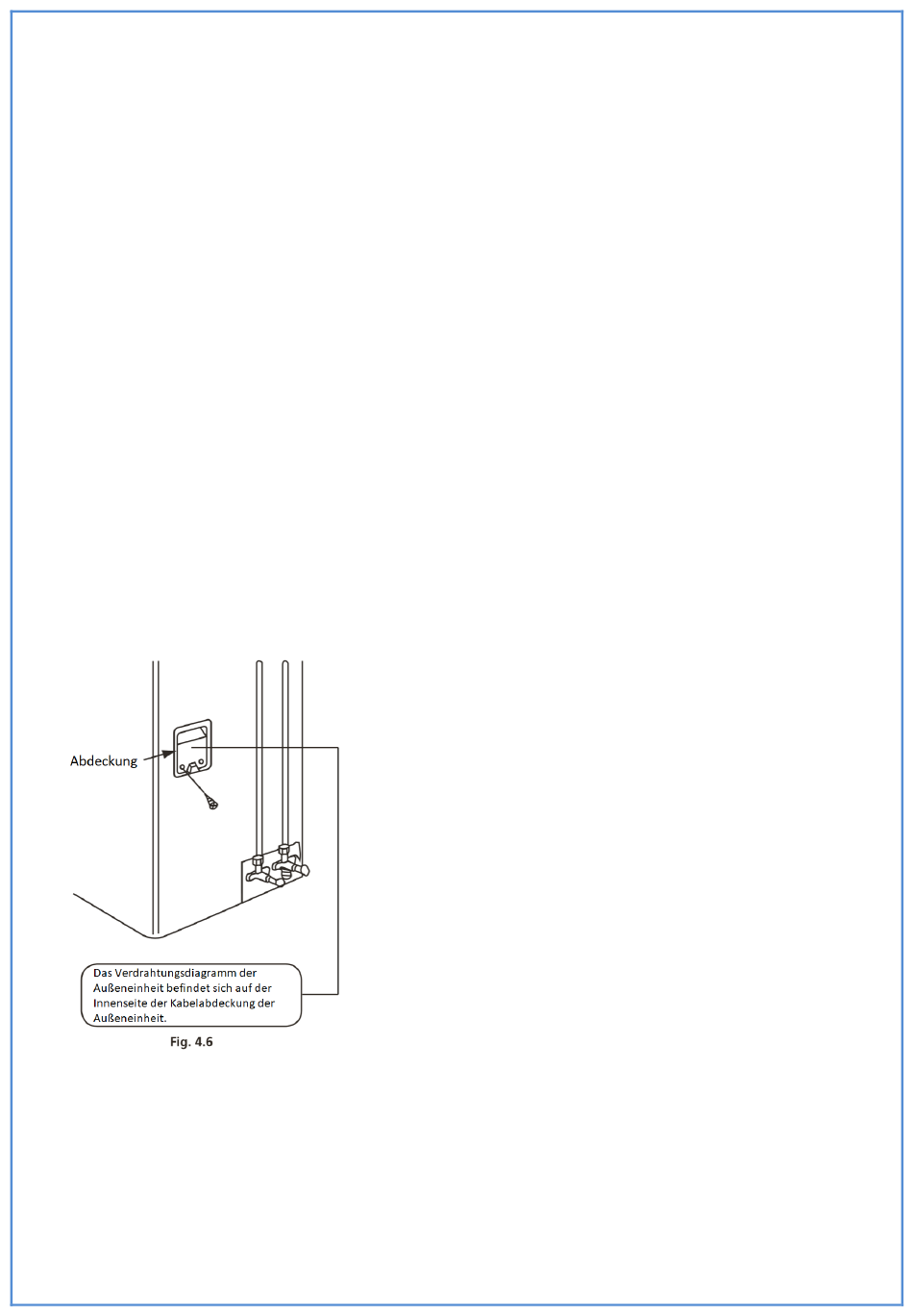

Alle Verdrahtungen müssen aufgeschrieben gemäss mit dem in der Drahtabdeckung des
Aussengeräts gehaltenen Schaltplan durchgeführt werden.
1. Schrauben Sie die elektrische Kabelabdeckung ab und entfernen Sie sie.
2. Schrauben Sie die Kabelklemme unter dem Klemmenblock ab und legen Sie sie zur Seite.
3. Passen Sie die Kabelfarben / -etiketten an den Etiketten auf der Klemmenleiste an, und
befestigen Sie die U-Lasche jedes Drahts fest an der entsprechenden Klemme.
4. Nachdem Sie überprüft haben, ob alle Verbindungen sicher sind, ziehen Sie die Drähte
herum, damit kein Regenwasser in das Terminal gelangen kann.
5. Befestigen Sie das Kabel mit der Kabelklemme am Gerät. Schrauben Sie die Kabelklemme
fest an.
6. Isolieren Sie die nicht verwendete Drähte mit PVC-Isolierband. Ordnen Sie sie so an, dass
sie keine elektrischen oder Metallteile berühren.
7. Bringen Sie die Kabelabdeckung an der Seite des Geräts an und schrauben Sie sie fest.
