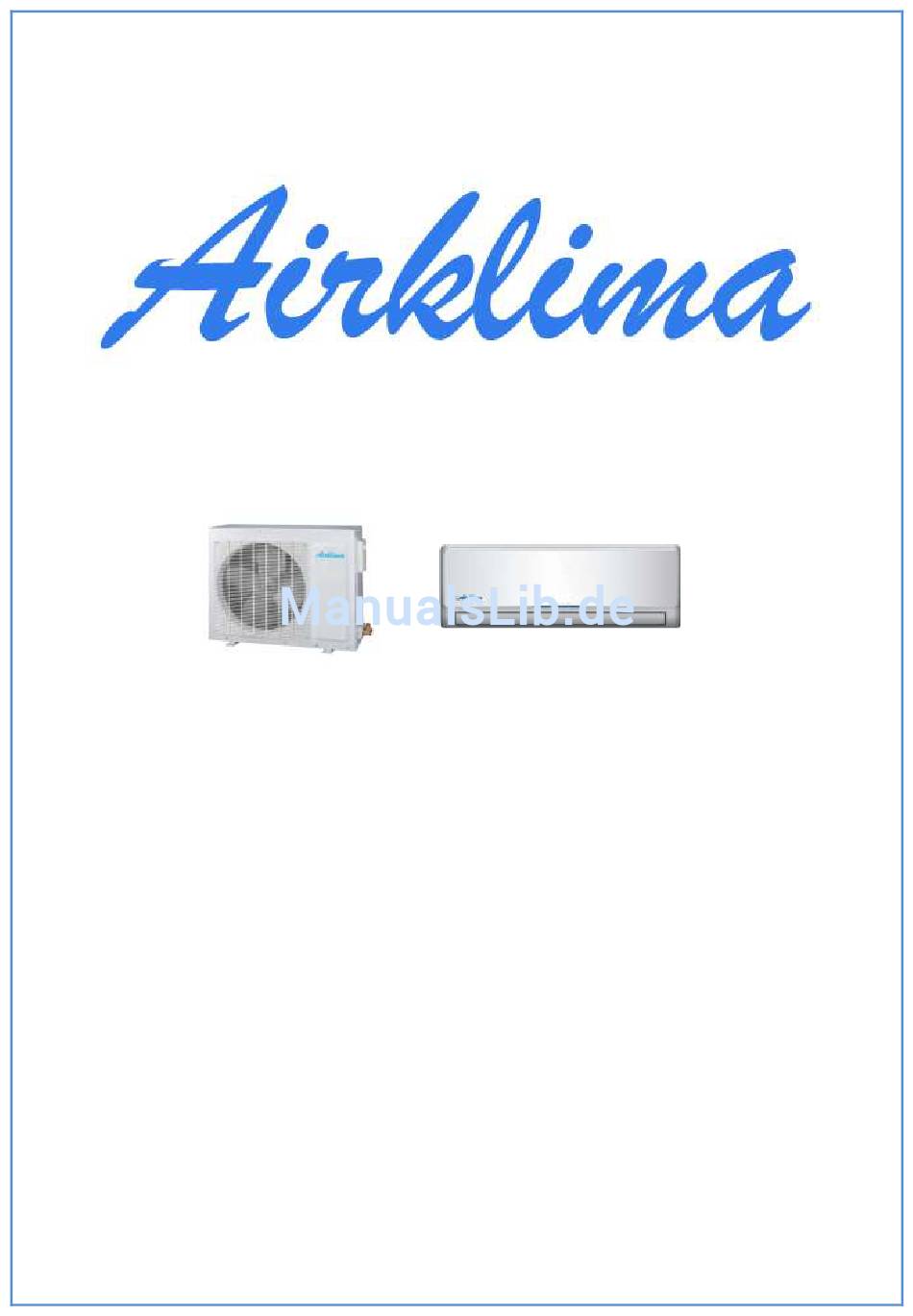

- Seite 1 Klimaanlagen / Wärmepumpen Bedienungsanleitung AK6540s AK6560s AK6580s AK6590s Bitte beachten Sie dass Änderungen und Abweichungen gegenüber den publizierten Angaben bleiben ausdrücklich vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Airklima - Klimaanlagen SICHERHEITSHINWEISE ............................3 Arbeitsprinzip und spezielle Funktionen im Kühlprogramm ................4 Name der Einzelteile............................5 Beschreibung und Funktionen der Fernbedienung ................... 6 Timer setzen ..............................9 Display ......................Fehler! Textmarke nicht definiert. Notbedienung ....................Fehler! Textmarke nicht definiert. -
Seite 3: Sicherheitshinweise
Airklima - Klimaanlagen SICHERHEITSHINWEISE WARNUNG • Dieses Gerät ist zur Verwendung in Büros, Restaurants, Wohnungen und an ähnlichen Stellen vorgesehen. • Das Wasserablaufrohr muss ordnungsmäßig installiert werden, um richtigen Wasserablauf sicherzustellen. • Sorgen Sie für korrekte Wärmeisolation, um Kondensation zu verhindern. Bei schlechter Verlegung der Rohre kann Wasser abtropfen, und die Gegenstände im Raum können... -
Seite 4: Arbeitsprinzip Und Spezielle Funktionen Im Kühlprogramm
Airklima - Klimaanlagen Arbeitsprinzip und spezielle Funktionen im Kühlprogramm Prinzip Die Raumtemperatur wird so gesenkt, dass das Klimagerät die warme Luft im Raum absorbiert und in die Außeneinheit leitet, wo die Wärme in die Luft verteilt wird. Die Kühlleistung hängt von der Außentemperatur ab. -
Seite 5: Name Der Einzelteile
Airklima - Klimaanlagen Name der Einzelteile www.airklima.ch... -
Seite 6: Beschreibung Und Funktionen Der Fernbedienung
Airklima - Klimaanlagen Beschreibung und Funktionen der Fernbedienung Hinweis: • Richten Sie den Signalgeber des Senders der Bedienung auf den Sensor des Klimageräts. • Stellen Sie sicher, dass sich zwischen der Fernbedienung und dem Gerät keine Hindernisse befinden. • Setzen Sie die Fernbedienung keinen Erschütterungen aus und werfen Sie sie nicht. - Seite 7 Airklima - Klimaanlagen 1. Temperatur minus Mit dieser Taste können Sie die Temperatur reduzieren. 2. Temperatur plus Mit dieser Taste können Sie die Temperatur erhöhen. 3. Mode Taste Betriebsarten wählen Automatik, Kühlen, Entfeuchten, Heizen, Ventilator (auto, cool, dry heat, fan.
- Seite 8 Airklima - Klimaanlagen Spezielle Notiz Die Button-Designs auf dem Gerät können anders als auf dem gezeigten Beispiel aussehen. Einsetzen und Austauschen von Batterien Die Klimaanlage kommt mit zwei AAA Batterien. Die Batterien in die Fernbedienung vor dem Gebrauch reinlegen: 1. Die hintere Abdeckung von der Fernbedienung Kontrolle entfernen und es in den Batteriefachs freilegen.
-
Seite 9: Timer Setzen
Airklima - Klimaanlagen Bildschirm ON/OFF Anzeige Erscheint, wenn die Einheit eingeschaltet ist und verschwindet wenn es ausgeschaltet ist. Übertragungsanzeige Leuchtet bei der Fernbedienung und sendet einen Signal. Modusanzeige Zeigt den aktuellen Wert an. Timer ON Anzeige Wird angezeigt, wenn der Timer an ist. -
Seite 10: Wie Man Die Grundfunktionen Benutzt
Airklima - Klimaanlagen Wie man die Grundfunktionen benutzt Temperatur Einstellung Der Betriebstemperaturbereich für Einheiten beträgt 16-30°C / 60-86°F. Sie können die Normaltemperatur in Schritten von 0,5°C / 1°F erhöhen oder verringern. AUTO Betrieb Im AUTO-Modus wird das Gerät automatisch gestartet. Den Modus COOL, FAN, HEAT oder DRY wählen und basierend auf der eingestellten... - Seite 11 Airklima - Klimaanlagen Trocken Betrieb 1. Die MODE-Taste drücken, um den DRY-Modus zu wählen. 2. Die gewünschte Temperatur mit der Temp-Taste einstellen. 3. Die EIN / AUS-Taste drücken, um das Gerät zu starten. Hinweis: FAN SPEED kann nicht in Trockenmodus geändert werden.
-
Seite 12: Einstellen Der Timer Funktion
Airklima - Klimaanlagen Einstellen der Timer Funktion Die Klimaanlage hat zwei Timer bezogene Funktionen: TIMER ON - legt die Zeit für den Timer fest, welches das Gerät automatisch einschaltet. TIMER OFF - legt die Zeit nach für den Timer fest welches das Gerät automatisch ausschaltet. - Seite 13 Airklima - Klimaanlagen Timer ON und Timer OFF gleichzeitig einstellen Beachten Sie, dass sich die von Ihnen für beide Funktionen eingestellten Zeiten auf Stunden nach der Einstellung auf die aktuelle Uhrzeit beziehen. Angenommen, die aktuelle Uhrzeit ist 1:00 Uhr und Sie möchten die Einheit automatisch um 19:00 Uhr einschalten.
-
Seite 14: Timer Setzen
Airklima - Klimaanlagen Timer setzen Drücken Sie TIMER ON und auf der Fernbedienung erscheint TIMER ON, die letzte eingegebene Startzeit und das Signal „h“. Drücken Sie nun erneut TIMER ON um die Zeit einzugeben wann die Anlage starten soll. Drücken Sie TIMER OFF und auf der Fernbedienung erscheint TIMER OFF, die letzte eingegeben Endzeit und das Signal „h“. -
Seite 15: Fernbedienung
Airklima - Klimaanlagen Fernbedienung Grundprogramm 1. Nach Stromanschluss des Gerätes drücken Sie die ON/OFF Taste. Das Gerät fängt an zu arbeiten. (Hinweis: Wenn das Gerät eingeschaltet wird, schließen sich die Lamellen des Gerätes automatisch). 2. Drücken der MODE-Taste, um das gewünschte Programm auszuwählen (Automatik, Kuhlen, Entfeuchten, Ventilator oder Heizen). -
Seite 16: Reinigung Und Wartung
Airklima - Klimaanlagen Reinigung und Wartung HINWEIS: • Schalten Sie das Gerät vor der Reinigung ab und unterbrechen Sie die Stromversorgung, es könnte zu einem Stromunfall kommen. • Lassen Sie bei der Reinigung kein Wasser in das Innen- sowie Außengerät laufen, es könnte zu einem Stromunfall kommen. -
Seite 17: Reinigung Der Luftfilter
Airklima - Klimaanlagen Reinigung der Luftfilter Die Reinigung der Luftfilter sollte alle drei Monate durchgeführt werden. Wenn das Gerät in staubiger Umgebung benutzt wird, sollten die Luftfilter öfter gereinigt werden. www.airklima.ch... -
Seite 18: Vorbereitung Vor Gebrauch
Airklima - Klimaanlagen Vorbereitung vor Gebrauch Pflege nach Gebrauch 1. Den Hauptschalter ausschalten. 2. Den Luftfilter und die Abdeckung des Innen- und Außengeräts reinigen. 3. Rostige Stellen am Außengerät entfernen und die beschädigte Stelle mit einer Farbe anstreichen, um eine Rostausbreitung zu vermeiden. -
Seite 19: Fehlerbehebung
Airklima - Klimaanlagen Fehlerbehebung Das Gerät nie selbst reparieren. Eine unsachgemäße Reparatur kann zum Stromschlag oder zu anderen Schäden führen. Setzen Sie sich mit unserer Servicestelle in Verbindung und lassen Sie das Gerät durch qualifizierte Servicetechniker reparieren. Bevor eine Servicestelle kontaktiert wird, müssen folgende Punkte überprüft werden. Sie ersparen Zeit und Geld. - Seite 20 Airklima - Klimaanlagen www.airklima.ch...
- Seite 21 Airklima - Klimaanlagen In folgenden Situationen das Klimagerät sofort abschalten, den Netzstecker ziehen und Kontakt mit der Servicestelle aufnehmen. www.airklima.ch...
-
Seite 22: Hinweise Zur Installation
Airklima - Klimaanlagen Hinweise zur Installation Grundanforderungen an den Einbauort Wird das Gerät an folgenden Plätzen eingebaut, kann es zu seiner Fehlfunktion kommen. Dies bitte mit der Servicestelle absprechen. • Plätze, an denen starke Hitze, Dämpfe, entflammbare oder explosive Gase entstehen können, und Plätze mit flüchtigen Stoffen in der Luft. - Seite 23 Airklima - Klimaanlagen www.airklima.ch...
- Seite 24 Airklima - Klimaanlagen www.airklima.ch...
-
Seite 25: Einbauplatz Des Außengeräts
Airklima - Klimaanlagen Einbauplatz des Außengeräts 1. Der Platz für die Montage des Außengeräts sollte so gewählt werden, dass Nachbarn durch Geräusche und Abluft nicht gestört werden. 2. Die Luftzirkulation am Montageplatz sollte ausreichend sein. 3. Die Lufteinlassöffnung und der Luftauslass sollten frei sein. -
Seite 26: Elektrische Installation
Airklima - Klimaanlagen Elektrische Installation 1. Die Speisung muss die vorgeschriebene Spannung und vorbehaltenen Kreis für das Klimagerät mit einem hinreichenden Kabeldurchmesser vorsehen. 2. Am Kabel nicht kräftig ziehen. 3. Das Gerät muss zuverlässig geerdet sein. Die Erdung muss den geltenden Vorschriften entsprechen und muss von einem Fachbetrieb ausgeführt werden. -
Seite 27: Installation Des Innengerätes
Airklima - Klimaanlagen Installation des Innengerätes Installation der Montageplatte 1 Die Montageplatte muss horizontal montiert werden. Bei Wasserabfluss links sollte diese Seite der Montageplatte etwas tiefer angebracht werden als die rechte Seite. 2. Befestigen Sie die Montageplatte an den ausgewählten Ort. -
Seite 28: Anschließen Der Stromkabel
Airklima - Klimaanlagen Anschließen der Stromkabel 1. Die Frontabdeckung nach oben öffnen. 2. Die Befestigungsschraube abschrauben und die Abdeckung der Anschlussplatte herausnehmen. 3. Das Stromanschlusskabel von hinten in das Innengerät einschieben. 4. Alle Leiter müssen nach dem am Gerät befestigten Schaltplan angeschlossen werden. -
Seite 29: Installation Des Verbindungsrohres
Airklima - Klimaanlagen Installation des Innengerätes Die Rohrleitung kann von rechts, von rechts hinten, von links oder von links hinten geführt werden. 1. Wenn die Rohrleitungen und die Kabel von linker oder rechter Seite des Innengerätes geführt werden, trennen Sie nach Bedarf die Abdeckungen der Löcher für die Rohrleitungen... -
Seite 30: Installation Des Außengerätes
Airklima - Klimaanlagen Installation des Außengerätes Elektrische Verbindung 1. Den Haltegriff auf der rechten oder vorderen Seite des Außengerätes abschrauben. 2. Die Klemmleiste herausnehmen und die Stromleitung auf der Klemmleiste mittels Schrauben verbinden. Der Anschluss der Leiter muss dem Anschluss beim Innengerät entsprechen. - Seite 31 Airklima - Klimaanlagen Modell 2: www.airklima.ch...
- Seite 32 Airklima - Klimaanlagen Aussengerät: www.airklima.ch...
- Seite 33 Airklima - Klimaanlagen Innengerät: www.airklima.ch...
-
Seite 34: Entlüftung Und Dichtigkeitsprüfung
Airklima - Klimaanlagen Entlüftung und Dichtigkeitsprüfung 1. Den Pumpenschlauch des Ventilsystems an das Pumpende des Niederdruckventils anschließen (das Hoch- sowie Niederdruckventil müssen fest geschlossen sein). 2. Das Verbindungsstück des Pumpenschlauchs an die Vakuumpumpe anschließen. 3. Den Hahn des Niederdruckventils des Systems voll öffnen. -
Seite 35: Kondenswasserabfluss Beim Außengerät
Airklima - Klimaanlagen Dichtigkeitsprüfung Mit Seifenwasser oder einem Lecksuchgerät überprüfen, ob die Verbindungsleitungen dicht sind. Kondenswasserabfluss beim Außengerät (nur bei Modellen mit Heizung) Wenn das Außengerät heizt oder enteist, kann Kondenswasser durch den Ablassschlauch abfließen. Einbau: In das Loch mit einem Durchmesser von 25 mm in der Bodenplatte den Abflussbogen nach der Abbildung installieren. -
Seite 36: Installation Und Wartung Von Healthy Filter
Airklima - Klimaanlagen Installation und Wartung von Healthy Filter Installationsanleitung 1. Kräftig ziehen Sie das Panel im bestimmten Winkel aus den beiden Enden der Vorderseite in Richtung des Pfeils. Dann ziehen Sie den Luftfilter nach unten um ihn zu entfernen. -
Seite 37: Kontrolle Nach Installation Und Probebetrieb
Airklima - Klimaanlagen Kontrolle nach Installation und Probebetrieb Kontrolle nach Installation Probebetrieb 1. Vor dem Probebetrieb 1) Das Gerät erst einschalten, wenn die Montage vollständig abgeschlossen ist. 2) Elektrische Leitungen müssen richtig und sicher angeschlossen sein. 3) Absperrventile der Verbindungsleitungen müssen offen sein.
