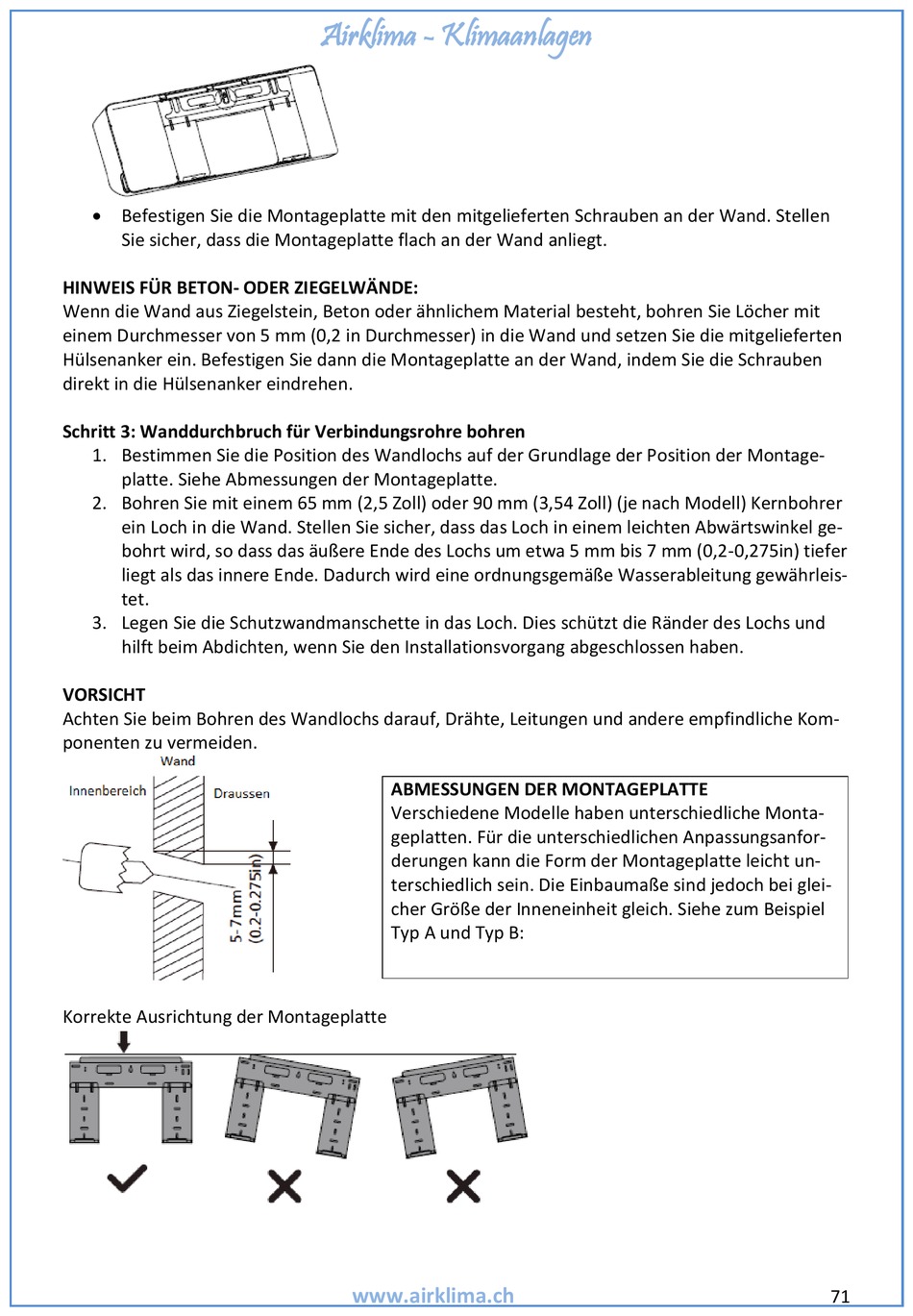

Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand. Stellen
Sie sicher, dass die Montageplatte flach an der Wand anliegt.
HINWEIS FÜR BETON- ODER ZIEGELWÄNDE:
Wenn die Wand aus Ziegelstein, Beton oder ähnlichem Material besteht, bohren Sie Löcher mit
einem Durchmesser von 5 mm (0,2 in Durchmesser) in die Wand und setzen Sie die mitgelieferten
Hülsenanker ein. Befestigen Sie dann die Montageplatte an der Wand, indem Sie die Schrauben
direkt in die Hülsenanker eindrehen.
Schritt 3: Wanddurchbruch für Verbindungsrohre bohren
1. Bestimmen Sie die Position des Wandlochs auf der Grundlage der Position der Montage-
platte. Siehe Abmessungen der Montageplatte.
2. Bohren Sie mit einem 65 mm (2,5 Zoll) oder 90 mm (3,54 Zoll) (je nach Modell) Kernbohrer
ein Loch in die Wand. Stellen Sie sicher, dass das Loch in einem leichten Abwärtswinkel ge-
bohrt wird, so dass das äußere Ende des Lochs um etwa 5 mm bis 7 mm (0,2-0,275in) tiefer
liegt als das innere Ende. Dadurch wird eine ordnungsgemäße Wasserableitung gewährleis-
tet.
3. Legen Sie die Schutzwandmanschette in das Loch. Dies schützt die Ränder des Lochs und
hilft beim Abdichten, wenn Sie den Installationsvorgang abgeschlossen haben.
VORSICHT
Achten Sie beim Bohren des Wandlochs darauf, Drähte, Leitungen und andere empfindliche Kom-
ponenten zu vermeiden.
Korrekte Ausrichtung der Montageplatte
Airklima - Klimaanlagen
ABMESSUNGEN DER MONTAGEPLATTE
Verschiedene Modelle haben unterschiedliche Monta-
geplatten. Für die unterschiedlichen Anpassungsanfor-
derungen kann die Form der Montageplatte leicht un-
terschiedlich sein. Die Einbaumaße sind jedoch bei glei-
cher Größe der Inneneinheit gleich. Siehe zum Beispiel
Typ A und Typ B:
